Поверка трансформатора тока ТБМО-110 УХЛ1
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

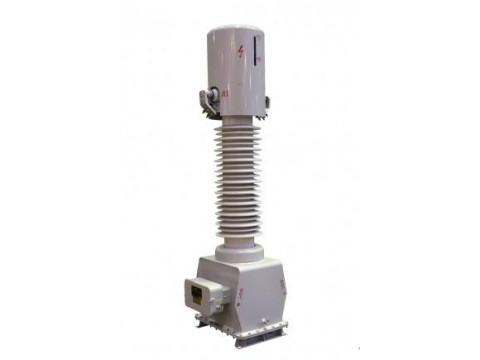

Трансформаторы тока ТБМО-110 УХЛ 1 — маслонаполненные с бумажной изоляцией, опорные. Трансформатор имеет одноступенчатую конструкцию. Он состоит из активной части, помещенной в металлический корпус с трансформаторным маслом марки ГК. На верху корпуса расположена изоляционная покрышка с компенсатором давления, обеспечивающим компенсацию температурных изменений объема масла и защиту внутренней изоляции от увлажнения. Компенсатор закрыт защитным колпаком с прорезью для визуального контроля уровня масла.
Трансформаторы имеют две измерительные и три защитные вторичные обмотки на различные нагрузки и классы точности.
Первичная обмотка — цельносварная алюминиевая без переключателя числа витков. Вторичные обмотки вьшолнены из медного провода. Измерительная обмотка М1 предназначена для коммерческого учета электроэнергии в системе АСКУЭ, обмотка Н2 служит для измерений, обмотки МЗ, N24, N25 — для защиты. Сердечники с обмотками размещены в металлическом корпусе, заполненном маслом. Выводы вторичных обмоток подключены к клеммам контактной коробки на корпусе трансформатора. Коробка пломбируется для предотвращения несанкционированного доступа. На корпусе трансформатора расположена табличка с техническими данными.
Трансформаторы относятся к невосстанавливаемым, однофункционапьньпи изделиям.
Поверка осуществляется по ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
Средства поверки: трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (кл. т. 0,05) прибор сравнения КНТ-ОЗ (± 0,001 %; ±0,1 мин); магазин нагрузок МР 3027 (± 4%).
Сведения о методиках (методах) измерений
- Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации ИРФУ.671214.034 РЭ.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТБМО-110-УХЛ1
- ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
- ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
- ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
- ТУ 3414-024-11703970-03 Трансформаторы тока типа ТБМО. Технические условия.
