Поверка термометров цифровых многофункциональных в Кургане
Назначение: для измерений температуры жидких, газообразных, сыпучих сред, а также для измерений температуры поверхности твердых тел.
Поверка термометров цифровых многофункциональных
Принцип действия термометров основан на измерении электрических сигналов (термо-ЭДС) и преобразовании их в значения температуры с последующей индикацией на дисплее или передачей данных по беспроводной сети Bluetooth на мобильное устройство или ПК.
Термометры состоят из электронного блока модели 20200 с автономным питанием и подключаемых к нему сменных датчиков температуры (измерительных зондов) -термоэлектрических преобразователей (ТП) с НСХ типа «К» по ГОСТ Р 8.585-2001.
Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.
Термометры могут комплектоваться пятью сменными измерительными зондами следующих моделей: 50208-К, 50207-К, 50306-К, 50014-К, 50004-К. Сменные измерительные зонды отличаются друг от друга по метрологическим и техническим характеристикам, а также по конструктивному исполнению.
Измерительный зонд 50208-К предназначен для измерений температуры жидких сред и состоит из ЧЭ, помещенного в защитный чехол из нержавеющей стали, удлинительных термоэлектродных проводов в металлической армированной защитной оболочке со штекерным соединением с плоскими разъемами.
Измерительный зонд 50207-К используется для измерений температуры жидких и твердых сред и состоит из ЧЭ, помещенного в защитный чехол из нержавеющей стали со штекерным соединением с плоскими разъемами.
Измерительный зонд 50306-К предназначен для измерений температуры газообразных сред и состоит из ЧЭ, помещенного в защитный чехол из нержавеющей стали, снабженный защитной арматурой в виде пустотелого цилиндрического перфорированного корпуса, зажимного крепления для монтажа зонда на объект измерений и удлинительных термоэлектродных проводов в металлической армированной защитной оболочке со штекерным соединением с плоскими разъемами.
Зонды 50014-К и 50004-К предназначены для измерений температуры поверхностей.
Измерительный зонд 50014-К состоит из ЧЭ, помещенного в цилиндр из нержавеющей стали, который интегрирован в корпус держателя, выполненного из тефлона (фторопласта), удлинительных термоэлектродных проводов в металлической армированной защитной оболочке со штекерным соединением с плоскими разъемами. Держатель обладает прижимной ручкой и утяжелителем, вес которого достаточен для плотного прижима термочувствительной зоны зонда к измеряемому объекту.
Измерительный зонд 50004-К состоит из ЧЭ, помещенного в цилиндр из нержавеющей стали, который размещен во фторопластовом держателе, закрепленном на выносную штангу для ручного удержания, удлинительных термоэлектродных проводов в защитной оболочке со штекерным соединением с плоскими разъемами.

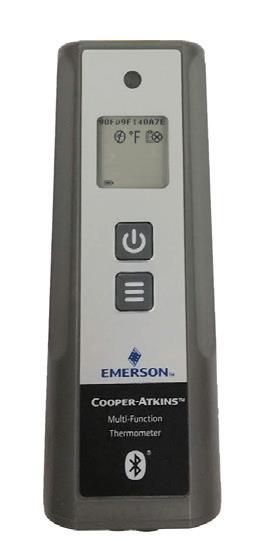

Электронный блок термометра конструктивно выполнен в компактном корпусе из пластика и имеет на передней панели трехразрядный жидкокристаллический дисплей и кнопки управления. Внутри корпуса блока размещена электронная схема на печатной плате и отсек для одной щелочной батареи размера АА. В верхней части корпуса электронного блока находится разъем для подключения измерительного зонда.
Поверка осуществляется по документу МП 207-052-2020 «ГСИ. Термометры цифровые многофункциональные. Методика поверки», утверждённому ФГУП «ВНИИМС» 01.09.2020 г.
Основные средства поверки:
- Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 — термометр сопротивления эталонный ЭТС-100 (Регистрационный №19916-10);
- Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11);
- Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300 -08);
- Термостат с флюидизированной средой FB -08 (Регистрационный № 44370-10);
- Калибратор температуры поверхностный КТП -2 (Регистрационный № 53247-13); Калибратор температуры поверхностный КТП-500 (Регистрационный № 21590-06); Калибраторы температуры JOFRA серий ATC -R и RTC-R (Регистрационный № 46576-11); Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
- ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
- Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
- ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
- Техническая документация компании изготовителя.
