Поверка анализатора металлов спектрометра DELTA Element в Кургане
Назначение: для измерения массовой доли химических элементов в сплавах методом энергодисперсионной рентгеновской флуоресценции.

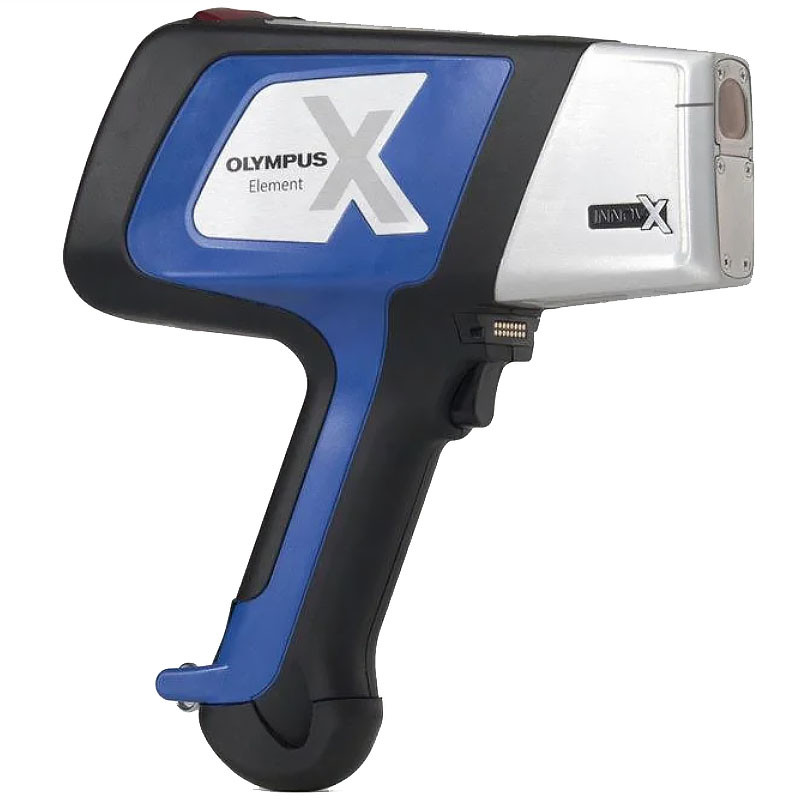

Модели: Delta Element DE-2000.
Поверка анализатора металлов спектрометра DELTA Element
Принцип действия анализаторов основан на излучении химическими элементами, присутствующими в анализируемом сплаве, характеристических линий под действием излучения рентгеновской трубки. Вторичное рентгеновское излучение классифицируется по энергии излученных квантов с последующей регистрацией энергетического спектра. Специализированное программное обеспечение позволяет рассчитывать элементный состав анализируемого сплава.
Основными элементами конструкции анализаторов являются:
- корпус, служащий для размещения агрегатов анализатора, стабилизации аналитических условий и для защиты пользователя от излучения;
- рентгеновская трубка — источник рентгеновского излучения с анодом из тантала или золота у моделей Delta Element DE-2000;
- детектор, служащий для преобразования квантов вторичного рентгеновского излучения в электронный сигнал у моделей Delta Element DE-2000 — полупроводниковый детектор SiPin;
- литиевый аккумулятор, служащий для обеспечения всех частей анализатора электроэнергией с определёнными характеристиками;
- интегрированный компьютер, предназначенный для приёма, обработки и выдачи информации под управлением специализированного программного обеспечения.
Программное обеспечение
Управление анализаторами и обработка результатов измерений проводится с помощью специального программного обеспечения портативных анализаторов рентгенофлуоресцентных Delta Element DE-2000 встроенного в микропроцессор. Программное обеспечение (ПО) также служит для настройки анализаторов, проведения измерений, включая визуальный анализ экспериментальных данных, анализа и обработки полученных данных.
Выделение метрологически значимой части не предусмотрено (все ПО считается метрологически значимым).
Программное обеспечение (ПО) имеет следующие идентификационные данные.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Delta Software |
| Номер версии (идентификационный номер) ПО | 2.5.20.380 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | — |
| Алгоритм вычисления цифрового идентификатора ПО | — |
Программное обеспечение размещается в энергонезависимой памяти анализаторов, и его запись осуществляется в процессе производства. Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Доступ пользователя к встроенному программному обеспечению исключен конструктивно, путём пломбирования прибора. Доступ к ПО и результатам измерений осуществляется после ввода пароля.
Установка обновленных версий ПО допускается только представителями предприятия — изготовителя с помощью специального оборудования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Поверка осуществляется по документу МП 068.Д4-15 «Анализаторы портативные рентгенофлуоресцентные Delta Element DE-2000, Delta Classic Plus (DCC-2000, DCC-2000-C, DCC-2000-CC), Delta Professional (DPO-2000, DPO-2000-C, DPO-2000-CC), Delta Premium (DP-2000, DP-2000-C, DP-2000-CC). Методика поверки», утверждённому ФГУП «ВНИИОФИ» 3 июля 2015 г.
Основные средства поверки
- Образец состава сплава медно-никелевого типа МНМц40-1,5 (комплект М29) ГОСТ 492-2006.
Основные метрологические характеристики:
Массовая доля меди 56,35 %.
Погрешность определения массовой доли 0,07 % при доверительной вероятности р=0,95. - Государственный стандартный образец состава сплава медно-никелевого типа НМЖМц28-2,5-1,5 (комплект М48) ГСО 2145-81 (№ 485).
Основные метрологические характеристики:
Массовая доля никеля 64,75 %.
Погрешность определения массовой доли 0,25 % при доверительной вероятности - Государственный стандартный образец состава стали углеродистой и легированной ГСО 2495-91П (№ УГ7и).
Основные метрологические характеристики:
Массовая доля титана 0,010 %.
Погрешность определения массовой доли 0,001 % при доверительной вероятностир=0,95. - Государственный стандартный образец состава стали углеродистой и легированной ГСО 2497-91П (№ УГ9и).
Основные метрологические характеристики:
Массовая доля ниобия 0,0046 %.
Погрешность определения массовой доли 0,0005 % при доверительной вероятностир=0,95. - Алюминий марки А995.
Основные метрологические характеристики:
ГОСТ 11069-2001. Алюминий первичный. Марки.
Массовая доля алюминия не менее 99,995 %. - Хром марки RECr99,6.
Основные метрологические характеристики:
ГОСТ 5905-2004. Хром металлический. Технические требования и условия поставки.
Массовая доля хрома не менее 99,6 %.
Сведения о методах измерений
- «Руководство по началу работы», раздел 6.1 «Процедура выполнения операций».
- «Руководство по пользовательскому интерфейсу», раздел 2 «Режимы Сплавы, Сплавы Плюс и Благородные металлы».
- Нормативные и технические документы, устанавливающие требования к анализаторам портативным рентгенофлуоресцентным Delta Element DE-2000, Delta Classic Plus (DCC-2000, DCC-2000-C, DCC-2000-CC), Delta Professional (DPO-2000, DPO-2000-C, DPO-2000-CC), Delta Premium (DP-2000, DP-2000-C, DP-2000-CC)
- Техническая документация «Olympus Scientific Solutions Americas», США.
