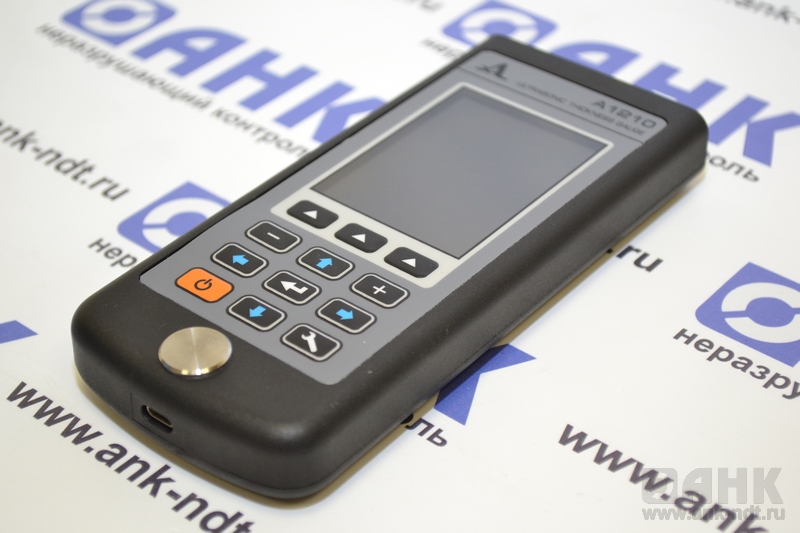

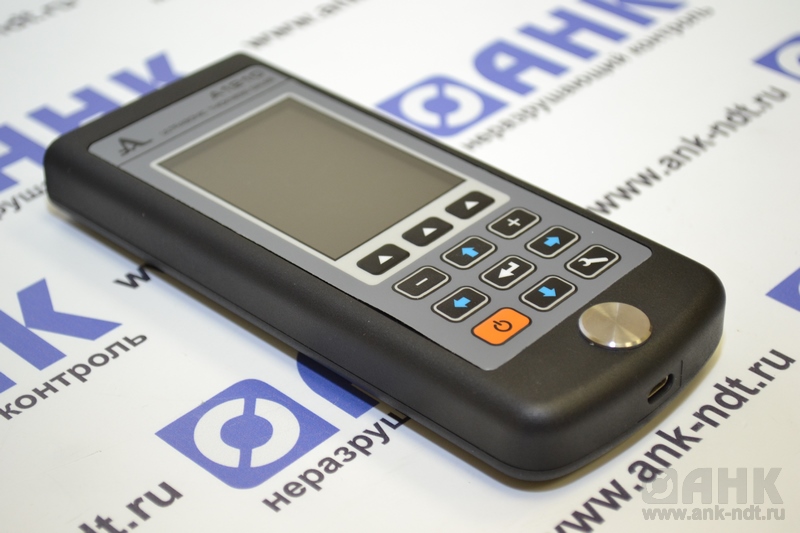

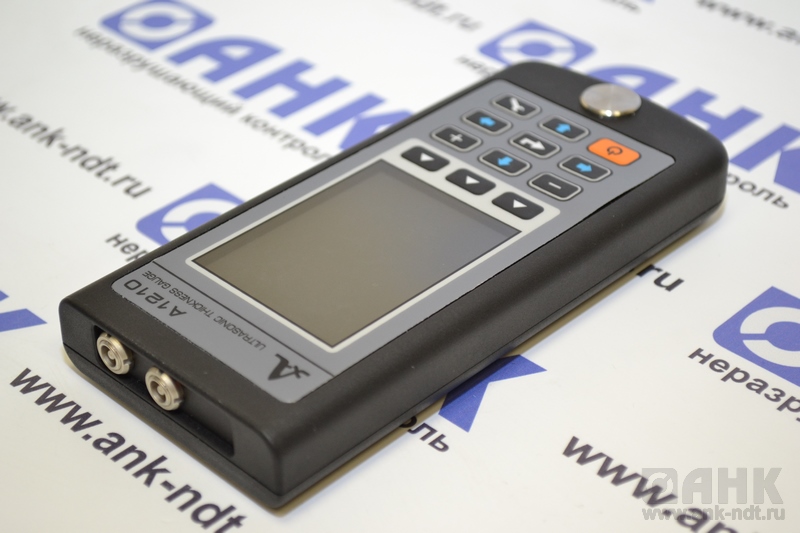

Описание ультразвукового толщиномера А1210
Назначение
Измерение толщины стенок стальных труб и изделий из металла, чугуна, пластика, а также других материалов с высоким затуханием ультразвука.
Новейший ультразвуковой толщиномер с расширенным функционалом, может работать в режиме отображения результатов измерения в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала.
Толщиномер может работать в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала. Поддерживает работу с раздельно-совмещенными и совмещенными преобразователями.
Использование прямого совмещенного преобразователя S3567 2.5A0D10CL с износостойким протектором позволяет:
• проводить толщинометрию толстостенных изделий из металла, чугуна, пластика и других материалов с высоким затуханием ультразвука.
• измерять толщину металлических изделий через лакокрасочное покрытие. При толщине покрытия 1 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины объекта контроля без учета покрытия.
• проводить сканирование объекта контроля.
Преобразователь S3567 2.5A0D10CL работоспособен при температурах от - 20°С до + 50°С.
Использование раздельно-совмещенного преобразователя D1771 4.0A0D12CL позволяет:
- проводить измерения, как на корродированных поверхностях, так и на плоских гладких объектах без дополнительных настроек, что значительно облегчает и ускоряет процесс контроля.
- в режиме А-СКАН получать достоверные результаты при проведении измерений через пластиковые (полиэтиленовые) и иные типы изоляционных покрытий.
Преобразователь D1771 4.0A0D12CL работоспособен при температурах от -30 до +50°С.
Особенности
- Диапазон измеряемых толщин (по стали) от 0,7 до 300 мм.
- Отображение А-Сканов сигнала
- Встроенный литиевый аккумулятор.
- Время непрерывной работы - 9 ч.
- Большой, информативный, цветной TFT дисплей.
- Дискретность индикации измерений 0,01 или 0,1 мм.
- Автоматическое определение скорости ультразвука на объекте известной толщины.
- Энергонезависимая память на 50000 измерений.
- Звуковая и виброиндикация.
- Специализированный чехол с магнитным деражателем для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
- Передача данных на ПК через USB кабель.
- Программное обеспечение для приема данных из прибора и сохранения их на ПК.
Режимы работы
Режим НОРМА
Применяется для оперативного определения толщины изделия с оценкой принадлежности результата измерений заданному интервалу и критерию срабатывания автоматической сигнализации дефекта (АСД).
Особенности:
- Возможность проведения измерений с индикацией остаточной толщины объекта контроля в процентах от предварительно установленного значения, путем задания верхнего предела толщины, соответствующего 100%, и нижнего - соответствующего браковочной норме.
- Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
- Наглядное представление шкалы глубиномера.
Режим ПАМЯТЬ
Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы, ячейки в группах и результаты).
Особенности:
- Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределения результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
- Коррекция сохраненных записей, путем проведения повторных измерений с последующей записью новых данных в корректируемые ячейки памяти. Любой результат, вызывающий сомнение, может быть перезаписан.
Режим А-Скан
Применяется для проведения измерений с графическим отображением сигнала на дисплее прибора в вид А-Скана.
Особенности:
- Режим позволяет исключить неточности в измерениях вызванные наличием неоднородностей в материале объекта контроля. Сигналы визуализируются на экране в виде А-Сканов, а условия и критерии измерений устанавливаются непосредственно в процессе работы.
- Выбор способа измерения:по первому превышению сигналом уровня строба;
- по максимуму сигнала в стробе;
- между двумя максимальными сигналами в стробе - позволяет осуществить толщинометрию металла через пластиковые (полиэтиленовые) и иные типы изоляционных покрытий без зачистки;
- сложение всех сигналов в стробе (функция АКФ).
- Возможность просмотра выбранных участков сигнала, текущих параметров и настроек.
- Сохранение изображения А-Скана вместе с результатом измерения.
Основные технические характеристики прибора А1210
|
Диапазоны измеряемых толщин (по стали):
|
|
|
преобразователем D1771 4.0A0D12CL
|
0,7 – 300,0 мм
|
|
преобразователем S3567 2.5A0D10CL
|
0,8 – 300,0 мм
|
|
Основная погрешность измерений толщины Х, мм, не более:
|
|
|
при толщинах от 0,7 до 3,0 мм
|
±(0,01Х+0,1)
|
|
при толщинах от 3,01 до 99,99 мм
|
±(0,01Х+0,05)
|
|
при толщинах от 100,0 до 300,0 мм
|
±(0,01Х+0,1)
|
|
Дискретность измерения толщин (изменяемая):
|
|
|
в диапазоне измерений от 0,7 до 99,99 мм
|
0,1 мм; 0,01 мм
|
|
в диапазоне измерений от 100,0 до 300,0 мм
|
0,1 мм
|
|
Номинальное напряжение питания, В
|
3,7
|
|
Диапазон настроек скоpости yльтpазвyка
|
от 500 до 19 999 м/с
|
|
Тип дисплея
|
антибликовый, цветной TFT
|
|
Время непрерывной работы
|
9 ч
|
|
Установленный срок службы
|
5 лет
|
|
Диапазон рабочих температур
|
от -20°С до +50°С
|
|
Габаритные размеры электpонного блока
|
161 х 70 х 24 мм
|
|
Масса электронного блока
|
230 г
|
Комплект поставки ультразвукового толщиномера А1210
- A1210 - электронный блок ультразвукового толщиномера со встроенным аккумулятором
- Преобразователь S3567 2.5A0D10CL
- Преобразователь D1771 4.0A0D12CL
- Кабель LEMO-LEMO одинарный 1,2 м
- Кабель LEMO-LEMO двойной 1,2 м
- Сетевой адаптер 220 В-USB
- Кабель USB A - Type C
- Чехол Т12
- Гель УЗ -30°C...+100°C, 0,1 кг
- Жесткий кейс Т12
Поставка ультразвукового толщиномера А1210 на специальных условиях для вашей лаборатории НК
Компания "АНК" предлагает современный УЗ толщиномер А1210 с А-сканом и другие приборы для ультразвукового контроля по дилерским ценам. При обращении в нашу компанию вы получаете:
- комплектацию по индивидуальному выбору (в ней могут быть предусмотрены самые разные аксессуары, включая различные ПЭП, соединительные кабели и пр.);
- гарантию 2 года на прибор А1210;
- пакет сопутствующей документации;
- помощь с настройкой прибора и дальнейшую техническую поддержку;
- доставку до Вашей компании в любой регион РФ;
- скидки и доступ к нашей программе лояльности.
