Генераторы импульсов серии АКИП-3300 (далее — генераторы) предназначены для формирования импульсов напряжения прямоугольной формы. Поверка генератора АКИП-3301 осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.
Поверка генератора АКИП-3301

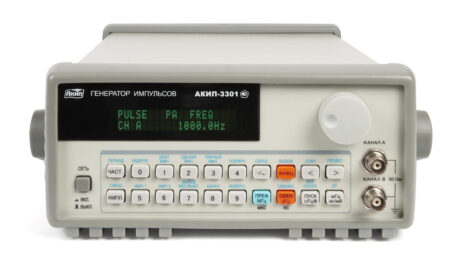

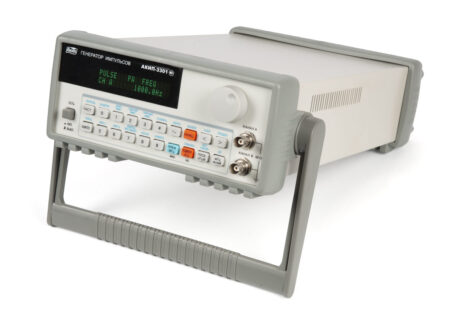

Конструктивно генераторы выполнены в виде компактного моноблока, на передней панели которого расположены органы управления и дисплей.
Принцип действия генераторов основан на технологии прямого цифрового синтеза. Частота формируемых импульсов напряжения на выходе генератора синхронизирована с частотой внутреннего или внешнего опорного генератора.
Генераторы выпускаются в виде следующих модификаций:
АКИП-3301, АКИП-3302, АКИП-3303, АКИП-3304, АКИП-3305, АКИП-3307. Модификации генераторов отличаются числом каналов с регулируемыми параметрами, расположением органов управления, типом индикатора и ненормируемыми функциональными режимами.
Для предотвращения несанкционированного предусмотрена пломбировка в виде закрепительного клейма, закрывающее головку винта крепления корпуса генераторов.
Программное обеспечение для генератора АКИП-3301
Генераторы имеют встроенное программное обеспечение (ПО). Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 — «средний».
Особенности и краткие характеристики генератора импульсов АКИП-3301:
- Технология прямого цифрового синтеза;
- Высокая точность установки временных параметров 5×10-5;
- Режим одиночных и парных импульсов, регулируемая задержка между основным и синхроимпульсом;
- Диапазон частот от 0,1 мГц до 50 МГц;
- Выход до 10 В пик на нагрузке 50 Ом;
- Регулировка смещения (± 5 В);
- Вход внешней опорной частоты;
- Индикатор VFD 40 символов;
- Опциональные интерфейсы КОП, USB, RS-232C;
- Масса 3 кг.
Нормативные документы, устанавливающие требования к генераторам импульсов серии АКИП-3300
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
- ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
Техническая документация фирмы «Shijiazhuang Suin Instruments Co., Ltd », Китай
Характеристики программного обеспечения
| Идентификационные данные (признаки) | Значение |
| АКИП-3301, АКИП-3302 | АКИП-3303, АКИП-3304, АКИП-3305 | АКИП-3307 |
| Идентификационное наименование ПО | отсутствует | АКИП-330Х | АКИП-3307 |
| Номер версии (идентификационный номер ПО) | — | не ниже 201601 | не ниже 1.0.1 |
| Цифровой идентификатор ПО | нет данных |
Изготовитель
«Shijiazhuang Suin Instruments Co., Ltd.», Китай
