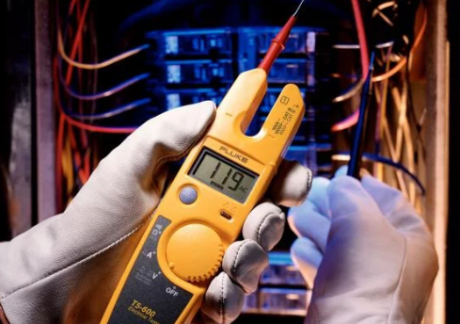

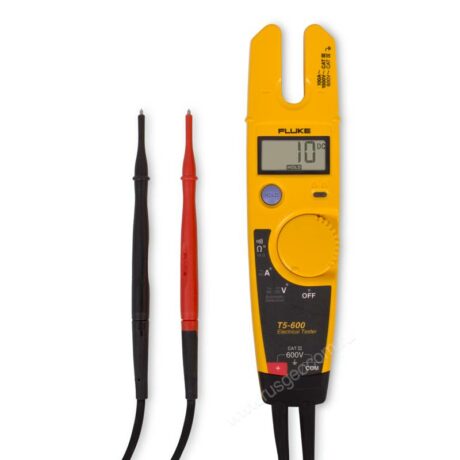

Поверка токовых клещей Fluke T5-600 в Кургане
Поверка осуществляется в соответствии с документами МИ 1202-86 «ГСИ. Приборы и преобразователи измерительные напряжения, тока, сопротивления цифровые. Общие требования к методике поверки», ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры,
ваттметры, варметры. Методика поверки», МИ 2159-91 «Амперметры непосредственного включения и клещи электроизмерительные переменного тока свыше 25 А. Методика поверки», ГОСТ 8.409-81 «Государственная система обеспечения единства измерений.
Омметры. Методы и средства поверки».
Основное оборудование, необходимое для поверки:
калибратор универсальный Fluke 5520A. Диапазон воспроизведения напряжения постоянного тока: 0 – 1000 В, пределы допускаемой погрешности: ± 0,002 %; диапазон воспроизведения напряжения переменного тока: 1 мВ – 1020 В (10 Гц – 500 кГц), пределы допускаемой погрешности : ± 0,019 %; диапазон воспроизведения силы постоянного тока: 0 20,5 А, пределы допускаемой погрешности : ± 0,01 %; диапазон воспроизведения силыпеременного тока: 29 мкА –20,5 А (10 Гц – 30 кГц), пределы допускаемой погрешности: ± 0,05 %; диапазон воспроизведения электрического сопротивления: 0 – 1100 МОм, пределы допускаемой погрешности : ± 0,0028 %; диапазон воспроизведения электрической емкости: 0,19 нФ – 110 мФ, пределы допускаемой погрешности : ± 0,4 %
| Раскрытие челюсти | 12,9 мм (0,5 дюйма) | |
| Максимальный размер провода | Кабель 1/0 THHN | |
| Текущий диапазон переменного тока | От 0 до 100,0 А | |
| Точность переменного тока (50/60 Гц) | 3% ± 3 отсчета | |
| Ответ переменного тока | осреднение | |
| Диапазон напряжения переменного / постоянного тока | От 0 до 600 В | |
| Точность напряжения | переменный ток | 1,5% ± 2 отсчета |
| ОКРУГ КОЛУМБИЯ | 1% ± 1 отсчет | |
| Диапазон сопротивления | От 0 до 1000 Ом | |
| Порог непрерывности бипера | Включен при <25 Ом, выключен при> 400 Ом | |
| Вольт индикатор светодиодный порог | Гарантировано на 30 В переменного тока | |
| Экологические характеристики | ||
| Рабочая Температура | От -10 ° C до 50 ° C | |
| Температура хранения | От -30 ° C до 60 ° C | |
| Влажность (без конденсации) | От 0% до 95% (от 5 ° C до 30 ° C); От 0% до 75% (от 30 до 40 ° C); От 0% до 45% (от 40 ° C до 50 ° C) | |
| Устойчивость к пыли / воде | да | |
| Рабочая высота | Макс 2000 метров | |
| Температурный коэффициент | 0,1 х (заданная точность) / ° C (<18 ° C или> 28 ° C) | |
| Спецификации безопасности | ||
| Категория измерения | IEC 61010-2-032, IEC61010-2-033: CAT III 600 В, 100 А переменного тока | |
| Агентство одобрения | CSA, TUV | |
| Максимальное напряжение | 600 В между любой клеммой и заземлением | |
| Механические и общие характеристики | ||
| Размер | 30,5 х 51 х 203 мм | |
| Вес | 300 г | |
| Гарантия | Два года | |
| Срок службы батареи | 200-часовой хлорид цинка, 400-часовой щелочной | |
| Тип батареи | 2 х АА | |
| Индикатор низкого заряда батареи | да | |
| Текущий датчик открытия | 12,9 мм | |
