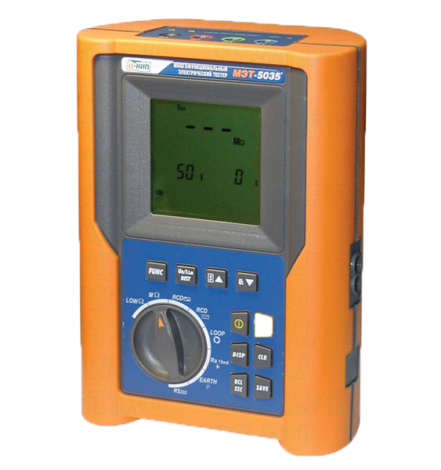

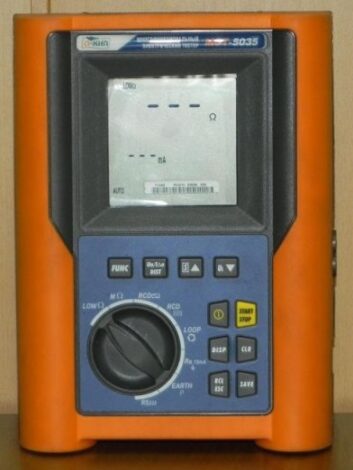

Поверка измерителя параметров электрических сетей АКИП МЭТ-5035 в Кургане
Поверка осуществляется по документу МП-013/551-2013 «Измерители параметров электрических сетей ПКК-57, мЭт-5035, МЭТ-5080, АКИП-8406. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 29 марта 2013 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
- калибратор универсальный FLUKE 5520A
диапазон воспроизведения напряжения переменного тока: 1 мВ — 1020 В (10 Гц — 500 кГц); предел допускаемой абсолютной погрешности (AU): ± (0,00015 — 0,002) U; диапазон воспроизведения частоты переменного тока: 0,01 Гц — 2 МГц; предел допускаемой абсолютной погрешности (Af): ± (2,5 • 10-6) f
- калибратор универсальный Н4-11
диапазон воспроизведения силы переменного тока: 0 — 50 А (20 — 1200 Гц); предел допускаемой абсолютной погрешности (AI): ± (0,002 — 0,003)1
- калибратор переменного тока Ресурс-К2
диапазон воспроизведения длительности провала напряжения: 0,01 — 60 с; предел допускаемой абсолютной погрешности (At): ± 0,001 с воспроизведение глубины провала напряжения: 10 — 100 %; предел допускаемой абсолютной погрешности (AU^: ± 0,3 %
- калибратор электрического сопротивления КС-100К5Т
диапазон воспроизведения электрического сопротивления: 100 кОм — 5 ТОм; предел допускаемой абсолютной погрешности воспроизведения (AR): ± (0,015 R)
- калибратор времени отключения УЗО ERS-2 диапазон воспроизведения времени отключения: 10 — 900 мс;
предел допускаемой абсолютной погрешности воспроизведения (At): ± (0,005 t)
- магазин мер сопротивлений заземления OD-2-D6b/5W
диапазон воспроизведения электрического сопротивления: 0,1 Ом — 111,1 кОм; предел допускаемой абсолютной погрешности воспроизведения (AR): ± (0,005 R)
- магазин мер сопротивлений петли короткого замыкания ММС-1 диапазон воспроизведения электрического сопротивления: 0,1 — 4000 Ом; предел допускаемой абсолютной погрешности воспроизведения (AR): ± (0,0005 R)
- мультиметр 3458А
диапазон измерения напряжения постоянного тока: 0 — 1000 В;
предел допускаемой абсолютной погрешности измерения (AU): ± (0,5 • 10-6 — 2,510-6) U
| измерение целостности защитных проводников | Макс. напряжение теста (авто, R+Time, R-Time) | От 6 до 12 В, постоянное (без нагрузки) |
| Тестовый ток (постоянный) | > 0,2 А, где сопротивление < 5 Ом | |
| Разрешение | 1 мА | |
| Диапазон измерений (разрешение) | 0,01…9,99 Ом (0,01 Ом); 10,9…99,9 Ом (0,1 Ом) | |
| Погрешность измерения | ± (2,0% + 2 ед.сч.) | |
| измерение сопротивления изоляции | Тестовое напряжение (пост.) | 50 В 100 В 250 В 500 В 1000 В |
| Диапазон измерений (кол-во пределов) | 0,01…99,9 МОм (3) 0,01…199,9 МОм (3) 0,01…499 МОм (4) 0,01…999 МОм (4) 0,01…1999 МОм (4) | |
| Макс. разрешение | 0,01 МОм | |
| Погрешность измерения | ± (2,0 % + 2 ед.сч.) на пределе 1, 2; ± (5,0 % + 2 ед.сч.) на пределе 3, 4 | |
| измерение времени отключения УЗО | Тестовый ток | 10-30-100-300-500 мА |
| Время отключения и начальное значение дифф. тока (ΔI ) | 1…999 тестовый ток 1/2 IN, IΔN; 1…200 тестовый ток 2 IΔN для ВДТ общего типа | |
| 1…250 тестовый ток 2 IΔN для ВДТ селект. типа; 1…50 тест. ток 5 IΔN для ВДТ общ. типа; | ||
| 1…160 тестовый ток 5 IΔN для ВДТ селект. типа | ||
| Разрешение | 1 мс | |
| Погрешность измерений | ± (2 % + 2 ед. счета) | |
| измерение отклюающего тока УЗО | Измерение тока отключения | < 10 мА (АС-тип (0,5-1,4) х I; А-тип (0,5-2,4) х I); > 10 мА (АС-тип (0,5-1,4) х I; А-тип (0,5-2) х I) |
| Разрешение | 0,1 Ч I | |
| измерение напряжения прикосновения (Uп = от 25 В до 50 В) | Диапазон измерений (разрешение) | 0…2 Ч Uп (0,1 В) |
| Погрешность измерения | ± (5,0 % + 3 ед.сч.) | |
| измерение полного сопротивления заземления (без отключения УЗО) | Диапазон измерений (разрешение) | 1…1999 Ом с учетом заземления сооружения и коммуникаций (1 Ом) |
| Погрешность измерения | ± (5,0 % + 3 ед.сч.) | |
| Схема измерения | 4-х проводная | |
| измерение напряжения (тест УЗО, петли, чередование фаз) | Диапазон измерений (разрешение) | 15 В…460 В (1 В) |
| Погрешность | ± (3,0 % + 2 ед.сч.) | |
| Чередование фаз | индикация | |
| измерение частоты напряжения | Основная гармоника | 47,0 ….63,6 Гц — МЭТ-5035, 15,3 … 99,9 Гц — МЭТ-2019 |
| Разрешение | 0,1 Гц | |
| Погрешность | ± (0,1 % + 1 ед.сч.) | |
| измерение сопротивление цепи «фаза — фаза», «фаза — нейтраль» | Диапазон измерений (разрешение) | 0,01…9,9 Ом (0,01 Ом); 10…199,9 Ом (0,1 Ом) |
| Погрешность | ± (5,0 % + 3 ед.сч.) | |
| измерение сопротивление шины «фаза — земля» | Диапазон измерений (разрешение) | 0,01… 19,9 Ом (0,01 Ом); 20…199,9 Ом (0,1 Ом); 200…1999 Ом (1 Ом) |
| Погрешность | ± (5,0 % + 3 ед.сч.) | |
| измерение сопротивление шины «земля» (без отключения УЗО) | Тестовый ток | 15 мА |
| Тестовое напряжение | 100…250 В, постоянное | |
| Диапазон измерений (разрешение) | 0,01…1999 Ом (1 Ом) | |
| Погрешность | ± (5,0 % + 3 ед.сч.) | |
| измерение сопротивления заземления (только 5035) | Диапазон измерений | 0,01…19,9 Ом х м; 20…199,9 Ом х м ; 200…1999 Ом х м |
| Погрешность измерения | ± (5,0 % + 3 ед.сч.) | |
| Схема измерения | 2-х пр. 3-х пр. (с доп. штырями) | |
| Тестовый ток / напряжение | до 10 мА / до 20 В ср.кв. (77,5 Гц) | |
| измерение проводимости грунта (только 5035) | Диапазон измерений (разрешение) | 0,6…20…200 Ом х м (0,01…0,1…1…Ом х м); 2…100…125 кОм х м (0,01…0,1 кОм х м) |
| Погрешность измерения | ± (5,0 % + 3 ед.сч.) | |
| Схема измерения | 4-х проводная (разнос штырей 10 м) | |
| Тестовый ток / напряжение | до 10 мА / до 20 В ср.кв. (77,5 Гц) | |
| общие данные | Дисплей | ЖК индикатор, экран 65 мм х 65 мм, монохромный |
| Объем памяти | 350 тестов | |
| Условия эксплуатации | 0 °С…40 °С (МЭТ-5035); -10 °С…50 °С (МЭТ-2019); отн. влажность < 80 % | |
| Напряжение питания | 1,5 В Ч 6 (тип АА) (в комплект не входят) | |
| Ресурс батарей | До 1000 тестов (до 40 часов) | |
| Габаритные размеры, масса | 222 х 165 х 105 мм; 1,2 кг (МЭТ-5035); 222 х 165 х58 мм; 1,0 кг (МЭТ-2019) | |
| Опции | Плечевой ремень для переноски, ПО управления + оптокабель RS-232 (для 2019) |
