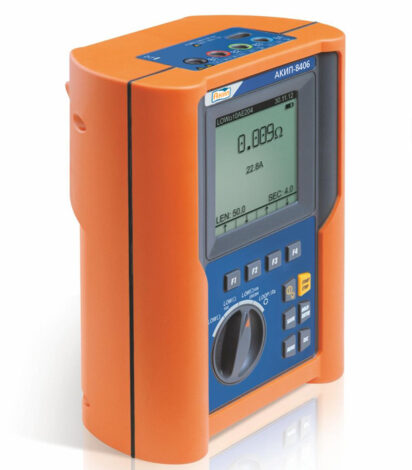

Поверка измерителя параметров электрических сетей АКИП-8406 в Кургане

Заявка на услугу

Уточним задачу, сроки и подготовим коммерческое предложение.

Стоимость

от 8000 ₽

КП и консультация Договор и закрывающие документы Работаем с юрлицами по всей России

Поверку измерителей параметров электрических сетей АКИП-8201, АКИП-8401, АКИП-8402, АКИП-8403, АКИП-8404, АКИП-8405, АКИП-8601, АКИП-8701, АКИП-8702 проводят в соответствии с документом МП-586/446-2009 «ГСИ. Измерители параметров электрических сетей АКИП-8201, АКИП-8401, АКИП-8402, АКИП-8403, АКИП-8404, АКИП-8405, АКИП-8601, АКИП-8701, АКИП-8702. Методика поверки», утвержденным ФГУ «Ростест-Москва» в декабре 2008 г. и входящим в комплект поставки.

Основное оборудование, используемое при поверке:

калибратор универсальный ГГПКЕ 5520А с функцией Р;
мера-имитатор электрического сопротивления Р4011 б;
магазин мер сопротивлений петли короткого замыкания ОГ -1-Е2;
магазин мер сопротивлений заземления ОГ -2-Г 6Ь/5’У;
калибратор времени отключения УЗО ЕК -2;
калибратор-вольтметр универсальный В 1-28;
лабораторный автотрансформатор «Штиль» ТОС2-З 0-В;
трансформатор разделительный ТР-ЗОООМ;
регулируемый источник тока РИТ-5000;
измерительный трансформатор тока ИТТ-3000.5;
прибор сравнения КНТ-О3.

Межповерочный интервал — 1 год.

Контроль целостности защитных проводников заземления (тест 0,2 А)
Тестовый ток	< 0,2 А, пост.
Разрешение установки	1 мА
Сопротивление в цепи	< 5 Ом (после калибровки проводов)
Диапазон измерений R	0,01…9,99 Ом 10,0…99,9 Ом
Разрешение	0,01 Ом 0,1 Ом
Погрешность измерения*	± (2,0 % + 2 ед.сч.) *- с учетом погрешности калибровки пр.
Напряжение теста	От 4 до 12 В, пост. (Uвых без нагрузки)
Контроль целостности защитных проводников заземления (тест 10 А)
Тестовый ток
Разрешение установки	0,1 А
Сопротивление в цепи	< 0,45 Ом
Диапазон измерений R	0,001…0,999 Ом
Разрешение	0,001 Ом
Погрешность измерения	± (1,0 % + 2 ед.сч.)
Схема измерений	4-х пров.
Напряжение теста	230 В перем. / 50 Гц
Измерение сопротивления изоляции
Тестовое напряжение ( пост.)	50 В	100 В	250 В	500 В	1000 В
Диапазон измерений(МОм)	0,01… 99,99	0,01… 199,9	0,01… 499	0,01… 999	0,01… 1999
	3 пред.	3 пред.	4 пред.	4 пред.	4 пред
Разрешение (Ом)	0,01..0,1	0,01..0,1	0,01…1,0	0,01…1,0	0,01…1,0
Погрешность измерения	± (2,0 % + 2 ед.сч.) на пределе 1-2 ± (5,0 % + 2 ед.сч.) на пределе 3-4
Измерение напряжения прикосновения (Uп)
Диапазон измерений	0…2*Uп, (Uп = 25 В или 50 В)
Разрешение	0,1 В
Погрешность измерения	-0%, + (10% +3 ед.сч.)
Измерение полного сопротивления заземления без отключения УЗО
Диапазон измерений заземления	1…1999 Ом (с учетом заземления сооружения и коммуникаций)
Разрешение	1 Ом
Погрешность измерения	± (5,0 % +3 ед.сч.)
Схема измерения	4-х проводная
Тестовый ток	15 мА
Напряжение петли, чередование фаз
Диапазон измерений	15 В ….460 В
Разрешение	1 В
Погрешность	± (3,0 % + 2 ед.сч.)
Чередование фаз	индикация
Частота напряжения
Основная гармоника	50 Гц ± 5 %; 60 Гц ± 5 % (47,0 ….63,6)
Разрешение	0,1 Гц
Погрешность	±(0,1 % + 1 ед.сч.)
Измерение сопротивления цепи «фаза-фаза», «фаза-нейтраль»
Диапазон измерений	0,01… 9,9 Ом 10 …199,9 Ом
Разрешение	0,01 Ом 0,1 Ом
Погрешность	± (5,0 % +3 ед.сч.)
Измерение сопротивления петли «фаза-земля»
Диапазон измерений	0,01… 9,9 Ом 10…199,9 Ом 200…1999 Ом
Разрешение	0,01 Ом 0,1 Ом 1 Ом
Погрешность	± (5,0 % +3 ед.сч.)
Общие данные
Дисплей	ЖК-индикатор, экран 128 мм х 128 мм, монохромный
Условия эксплуатации	0 °С … 40 °С, отн. влажность < 80 %
Объем памяти	2 МБ (999 изм. макс., без возможности расширения)
Напряжение питания	Внутреннее: 1,5 В х 6 (тип АА) Внешнее: 230 В, 50/60 Гц (для теста проводников заземления 10 А)
Ресурс батарей	от 80 до 1000 тестов
Интерфейс	Оптоизолированный RS-232
Исполнение	МЭК 61010-1
Габаритные размеры	225 х 165 х 105 мм
Масса	1,75 кг
