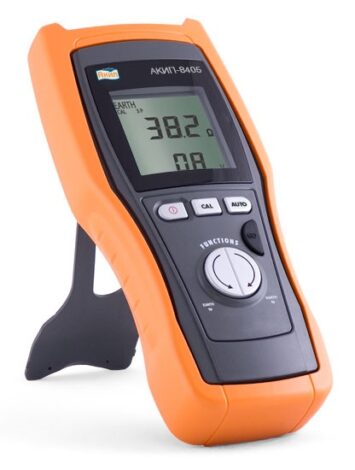

Поверка измерителя параметров электрических сетей АКИП-8405 в Кургане

Заявка на услугу

Уточним задачу, сроки и подготовим коммерческое предложение.

Стоимость

от 8000 ₽

КП и консультация Договор и закрывающие документы Работаем с юрлицами по всей России

Поверку измерителей параметров электрических сетей АКИП-8201, АКИП-8401, АКИП-8402, АКИП-8403, АКИП-8404, АКИП-8405, АКИП-8601, АКИП-8701, АКИП-8702 проводят в соответствии с документом МП-586/446-2009 «ГСИ. Измерители параметров электрических сетей АКИП-8201, АКИП-8401, АКИП-8402, АКИП-8403, АКИП-8404, АКИП-8405, АКИП-8601, АКИП-8701, АКИП-8702. Методика поверки», утвержденным ФГУ «Ростест-Москва» в декабре 2008 г. и входящим в комплект поставки.

Основное оборудование, используемое при поверке:

калибратор универсальный ГГПКЕ 5520А с функцией Р;
мера-имитатор электрического сопротивления Р4011 б;
магазин мер сопротивлений петли короткого замыкания ОГ -1-Е2;
магазин мер сопротивлений заземления ОГ -2-Г 6Ь/5’У;
калибратор времени отключения УЗО ЕК -2;
калибратор-вольтметр универсальный В 1-28;
лабораторный автотрансформатор «Штиль» ТОС2-З 0-В;
трансформатор разделительный ТР-ЗОООМ;
регулируемый источник тока РИТ-5000;
измерительный трансформатор тока ИТТ-3000.5;
прибор сравнения КНТ-О3.

Межповерочный интервал — 1 год.

Измерение напряжения (DC, AC, TRMS)
Пределы измерений	1,0…999,9 мВ/ 9,999 В/ 99,99 В/ 605,0 В
Разрешение	0,1 мВ/ 0,001В/ 0,01 В/ 0,1 В
Погрешность измерения	±(0,5%+2 ед.мл.р.) – DC±(1,0%+2 ед.мл.р.) – 30 … 70 Гц ; ±(2,0%+2 ед.мл.р.) – 70… 400 Гц
Входное сопротивление	1 МОм
Измерение тока (DC, AC, TRMS)
Пределы измерений	1,0…999,9 А/1200 А (при помощи токовых клещей – опция)
Разрешение	0,1 А/ 1 А
Коэф. преобразования	1мВ/А
Погрешность	±(0,5%+2 ед.мл.р.) – DC; ±(1,0%+2 ед.мл.р.) – 30…70 Гц; ±(2,0%+2 ед.мл.р.) – 70…400 Гц
Время отклика	500 мс (MAX, MIN, AVG), 1 мс (PEAK)
Погрешность	±(5,0 %+10 ед.мл.р.)
Функции регистрации MAX, MIN, AVG, PEAK измерение частоты (напряжение и ток)
Пределы измерений	30,0…199,9 Гц/ 200…400 Гц
Разрешение	0,1 Гц/1 Гц
Погрешность	±(0,5%+2 ед.мл.р.)
Уровень входного сигнала	1 мВ – 605 В – по напряжению; 1 мВ – 1 В – по току (с т/ клещами)
Входное сопротивление	1 МОм
Измерение сопротивления и прозвонка
Пределы измерений	0,00…39,99 Ом/ 399,9 Ом/ 3999 Ом/ 39,99 кОм
Разрешение	0,01 Ом/0,1 Ом/1 Ом/ 10 Ом
Погрешность измерения	±(1%+5 ед.мл.р.)
Прозвон цепи	< 40 Ом (непрерывный звуковой сигнал)
Защита от перегрузки	605 В ср.кв. до 1 минуты
Измерение сопротивления цепи/петли током 0,2 А
Пределы измерений	0,00…19,99 Ом/ 99,9 Ом
Разрешение	0,01 Ом/ 0,1 Ом
Погрешность измерения	±(5%+3 ед.мл.р.)
Защита от перегрузки	605 В ср.кв
Фазоуказатель
Методы измерения	1-проводный (ФАЗА-ЗЕМЛЯ), 2-проводный (ФАЗА-НЕЙТРАЛЬ)
Рабочее напряжение	90-315 В
Измерение сопротивления изоляции
Пределы измерений	0,00…19,99 МОм/ 199,9 МОм/ 999 МОм
Разрешение	0,01 МОм /0,1 МОм/ 1 МОм
Погрешность измерения	±(5%+2 ед.мл.р.) – в диапазоне 0,00 до 199,9 МОм ±(10%+2 ед.мл.р.) — в диапазоне 200 до 999 МОм
Испытательное напряжение	250В/ 500В
Номинальный тестовый ток	1 мА
Защита от перегрузки	605 В ср.кв
Тест УЗО
Время отключения	2…400 мс
Разрешение	1 мс
Погрешность измерения	±(2,0%+2 ед.мл.р.)
Номинальный тестовый ток	30 мА, 100 мА, 150 мА, 300 мА
Защита от перегрузки	605 В ср.кв
Полное сопротивление петли (без отключения УЗО)
Диапазон измерений	1…1999 Ом
Разрешение	1 Ом
Погрешность	±(2,0%+2 ед.мл.р.)
Тестовый ток	< 15 мА
Общие данные
Дисплей	ЖК-индикатор монохромный, 73×73 мм
АЦП	16 Бит, TRMS, частота дискретизации 3,2 кГц (64 отсчета за f=50 Гц)
Условия эксплуатации	0 °С … 40 °С; относ. Влажность <70%
Напряжение питания	1,5 В х 4 (тип АА)
Ресурс батарей	до 90 часов
Исполнение	МЭК 61010-1, МЭК 61557 Защита входа — кат. III ~550 В ; изоляция – класс II, двойная
Габаритные размеры	240 х 100 х 45 мм
Масса	0,63 кг
