Поверка манометров дифференциального давления DPG40 в Кургане

Поверка осуществляется по документу МП 59355-14 «Манометры дифференциальные DPG40, DPGS40, DPGS40TA, DPGT40. Методика поверки», утвержденному ФГУП «ВНИИМС» 06.10.2014 г.

Основные средства поверки:

  • Манометры грузопоршневые МП-2,5; МП-6; МП-60; КТ 0,02; 0,05;
  • Катушка электрического сопротивления Р331, 100 Ом, КТ 0,01;0,02;
  • Магазин сопротивлений Р33-М1, сопротивление до 99999,9 Ом, КТ 0,2;
  • Вольтметр универсальный Щ31, от 0 до 10 В, ПГ ±0,01%
  • Источник питания Б5-71 от 0 до 30 В, ПГ ± 200 мВ;
  • Уровень с ценой деления не более 2′;
  • Термометр с пределами измерений 15-25 °С, ПГ не более ±0,1 °С;
  • Газожидкостные разделительные камеры для случая, когда рабочие среды поверяемого и
    эталонного прибора имеют разные фазовые состояния: (газ и жидкость или жидкость и газ).

Могут быть использованы и другие СИ, при обеспечении соотношения:

  • Δ эт. ≤ 0,25 Δ пов.СИ
  • Здесь: Δ эт — абсолютная погрешность эталонов
  • Δ пов.СИ — абсолютная погрешность поверяемого СИ.
Оставить заявку

Поверка осуществляется по документу МП 59355-14 «Манометры дифференциальные DPG40, DPGS40, DPGS40TA, DPGT40. Методика поверки», утвержденному ФГУП «ВНИИМС» 06.10.2014 г.

Основные средства поверки:

  • Манометры грузопоршневые МП-2,5; МП-6; МП-60; КТ 0,02; 0,05;
  • Катушка электрического сопротивления Р331, 100 Ом, КТ 0,01;0,02;
  • Магазин сопротивлений Р33-М1, сопротивление до 99999,9 Ом, КТ 0,2;
  • Вольтметр универсальный Щ31, от 0 до 10 В, ПГ ±0,01%
  • Источник питания Б5-71 от 0 до 30 В, ПГ ± 200 мВ;
  • Уровень с ценой деления не более 2′;
  • Термометр с пределами измерений 15-25 °С, ПГ не более ±0,1 °С;
  • Газожидкостные разделительные камеры для случая, когда рабочие среды поверяемого и
    эталонного прибора имеют разные фазовые состояния: (газ и жидкость или жидкость и газ).

Могут быть использованы и другие СИ, при обеспечении соотношения:

  • Δ эт. ≤ 0,25 Δ пов.СИ
  • Здесь: Δ эт — абсолютная погрешность эталонов
  • Δ пов.СИ — абсолютная погрешность поверяемого СИ.

  • Манометр дифференциального давления DELTA-line в основном используется для мониторинга низкого перепада давления в тех местах, где есть высокие требования к одностороннему избыточному давлению и статическому давлению. Поверка манометров дифференциального давления DPG40 проходит в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

    Поверка манометров дифференциального давления DPG40

    Основными потребителями данного типа прибора являются судостроительная отрасль промышленности, оборудование для отопления, вентиляции и кондиционирования воздуха, очистка сточных вод, машиностроение и производство оборудования. Основная функция измерительного прибора в данном случае это мониторинг фильтров, компрессоров и насосов.

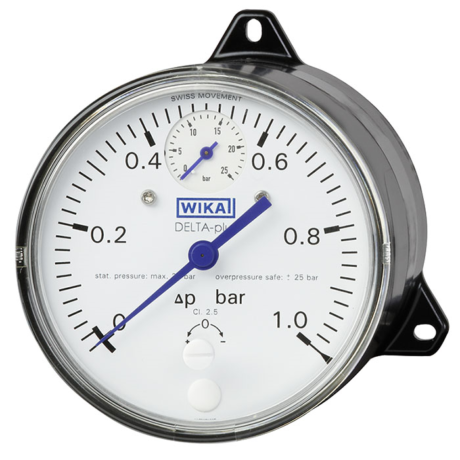

    Часто при данном использовании наряду с отображением дифференциального давления также необходимы показания рабочего давления. Поэтому функция отображения рабочего давления включена в дифференциальный манометр DELTA-plus как стандартая. Две удобные для чтения механические шкалы позволяют одновременное производить показания рабочего и дифференциального давления. Благодаря чему нет необходимости оснащения дополнительного участка замера, и, следовательно, экономит затраты на подключение и монтаж.

    Прочный корпус из алюминия и небьющееся стекло обеспечивает длительный срок службы оборудования даже при наружном применении.

    Благодаря небольшому диапазону шкалы 0 … 250 мбар прибор может также использоваться при малых перепадах давления. Еще одной важной особенностью является высокая точность до 1,6%, что является важным для большинства применений.

    Новый функциональный дизайн дополняет внешний вид измерительного прибора.

  • Наименование

    характеристики

    		 Значение характеристики для модификации
    DPG40
    Диапазоны измерения разности давлений, МПа от 0 — 0,025 до 0 — 1
    Максимальное рабочее избыточное давление, МПа 1; 1,6; 2,5
    Пределы основной допускаемой приведенной погрешности показаний, % от диапазона: ±1,6; ±2,5
    Вариация показаний, % 1,6; 2,5
    Пределы основной допускаемой приведенной погрешности выходного сигнала, % от диапазона —
    Выходной сигнал

    мА

    В
    Напряжение питания постоянного тока, В —
    Диапазон температуры окружающего воздуха, °С от минус 10 до плюс 70
    Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды, %/10°С ± 0,5
    Габаритные размеры, мм, не более, (диаметр; глубина)

    (диаметр; глубина; ширина)

    		 0100; 120
    Масса, кг, не более 1,3
    Средний срок службы, лет 10

  • Поверка осуществляется по документу МП 59355-14 «Манометры дифференциальные DPG40, DPGS40, DPGS40TA, DPGT40. Методика поверки», утвержденному ФГУП «ВНИИМС» 06.10.2014 г.

    Основные средства поверки:

    • Манометры грузопоршневые МП-2,5; МП-6; МП-60; КТ 0,02; 0,05;
    • Катушка электрического сопротивления Р331, 100 Ом, КТ 0,01;0,02;
    • Магазин сопротивлений Р33-М1, сопротивление до 99999,9 Ом, КТ 0,2;
    • Вольтметр универсальный Щ31, от 0 до 10 В, ПГ ±0,01%
    • Источник питания Б5-71 от 0 до 30 В, ПГ ± 200 мВ;
    • Уровень с ценой деления не более 2′;
    • Термометр с пределами измерений 15-25 °С, ПГ не более ±0,1 °С;
    • Газожидкостные разделительные камеры для случая, когда рабочие среды поверяемого и
      эталонного прибора имеют разные фазовые состояния: (газ и жидкость или жидкость и газ).

    Могут быть использованы и другие СИ, при обеспечении соотношения:

    • Δ эт. ≤ 0,25 Δ пов.СИ
    • Здесь: Δ эт — абсолютная погрешность эталонов
    • Δ пов.СИ — абсолютная погрешность поверяемого СИ.
