Поверка термопреобразователя Модель TR22-B (термометра сопротивления) в Кургане
Поверка осуществляется по документу ИЦРМ-МП-074-18 «Термопреобразователи сопротивления серий
ТR, TF. Методика поверки», утвержденному ООО «ИЦРМ» 17.04.2018 г.
Основные средства поверки:
- термометр сопротивления платиновый эталонный ПТС-10М (регистрационный номер в Федеральном информационном фонде 11804-99);
- мультиметр цифровой с системой сбора данных 2700 (регистрационный номер
в Федеральном информационном фонде 25788-08); - вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13);
- термостат переливной прецизионный ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Оставить заявку
Поверка осуществляется по документу ИЦРМ-МП-074-18 «Термопреобразователи сопротивления серий
ТR, TF. Методика поверки», утвержденному ООО «ИЦРМ» 17.04.2018 г.
Основные средства поверки:
- термометр сопротивления платиновый эталонный ПТС-10М (регистрационный номер в Федеральном информационном фонде 11804-99);
- мультиметр цифровой с системой сбора данных 2700 (регистрационный номер
в Федеральном информационном фонде 25788-08); - вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13);
- термостат переливной прецизионный ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
-

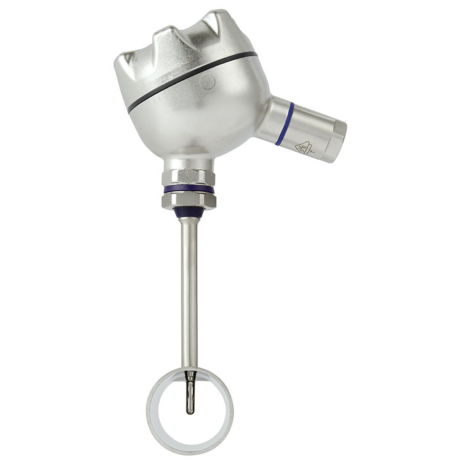

Модель термометра сопротивления TR22-В используется для измерения температуры в стерильных процессах. Защитная гильза TW61 (патент No. DE 102010037994 и US 12 897.080) присоединяется к процессу путём кругового вваривания в трубу. Поверка термопреобразователя Модель TR22-B (термометра сопротивления) проходит в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.
Поверка термопреобразователя Модель TR22-B (термометра сопротивления)
Соединительные части имеют закруглённые углы и приспособлены для кругового вваривания. Место присоединения к процессу является важным участком и к нему предъявляются жёсткие требования по материалам и дизайну измерительных точек стерильных процессов.
Для удобства калибровки или обслуживания датчик может быть извлечён из процесса без его остановки или без отключения электрических соединений. Таким образом, простои и различные риски связанные с остановкой процесса могут быть сведены к минимуму.
Подпружиненная измерительная вставка гарантирует хороший контакт между наконечником датчика и внутренней нижней торцевой части защитной гильзы, обеспечивая тем самым высокую точность измерений и быстрый отклик.
Применение
- Стерильные процессы
- Пищевая отрасль промышленности
- Био и фармацевтическая отрасль промышленности
- Линии по эмалировке
Особенности
- Упрощенная калибровка благодаря съемным измерительным вставкам
- Соединительная головка из нержавеющей стали с оптимизированным для стерильных процессов дизайном, легко чистится в любых установленных позициях (патент номер GM 000984349)
- Возможны следующие выходные сигналы: прямой сигнал от датчика Pt100, 4…20 мA, HART® протокол, FOUNDATION™ Fieldbus и PROFIBUS® PA
- Контактирующие с измеряемой средой детали из нержавеющей стали 1.4435
- Самоочистка и минимизация мёртвых зон.
-
| Спецификация согласно типовому листу | TE 60.23 |
Стандартное исполнение |
| Соединительная головка | Головка BVS, нержавеющая сталь, прикручиваемая крышка |
| Присоединение к соединительной головке | М24 x 1,5 |
| Размер резьбы кабельного входа | M20 x 1,5 |
| Кабельный вход | Кабельный сальник из нержавеющей стали, стерильное исполнение (кабель Ø 6…12 мм) |
| Положение кабельного ввода | в направление потока |
| Преобразователь | Без (с клеммным блоком) |
| Диаметр трубки шейки | 9 мм |
| Уплотнение | дополнительное уплотнение и съемник |
-
Поверка осуществляется по документу ИЦРМ-МП-074-18 «Термопреобразователи сопротивления серий
ТR, TF. Методика поверки», утвержденному ООО «ИЦРМ» 17.04.2018 г.
Основные средства поверки:
- термометр сопротивления платиновый эталонный ПТС-10М (регистрационный номер в Федеральном информационном фонде 11804-99);
- мультиметр цифровой с системой сбора данных 2700 (регистрационный номер
в Федеральном информационном фонде 25788-08); - вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13);
- термостат переливной прецизионный ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
