Поверка термопреобразователя Модель TR22-A (термометра сопротивления) в Кургане
Поверка осуществляется по документу ИЦРМ-МП-074-18 «Термопреобразователи сопротивления серий
ТR, TF. Методика поверки», утвержденному ООО «ИЦРМ» 17.04.2018 г.
Основные средства поверки:
- термометр сопротивления платиновый эталонный ПТС-10М (регистрационный номер в Федеральном информационном фонде 11804-99);
- мультиметр цифровой с системой сбора данных 2700 (регистрационный номер
в Федеральном информационном фонде 25788-08); - вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13);
- термостат переливной прецизионный ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Оставить заявку
Поверка осуществляется по документу ИЦРМ-МП-074-18 «Термопреобразователи сопротивления серий
ТR, TF. Методика поверки», утвержденному ООО «ИЦРМ» 17.04.2018 г.
Основные средства поверки:
- термометр сопротивления платиновый эталонный ПТС-10М (регистрационный номер в Федеральном информационном фонде 11804-99);
- мультиметр цифровой с системой сбора данных 2700 (регистрационный номер
в Федеральном информационном фонде 25788-08); - вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13);
- термостат переливной прецизионный ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
-
Поверка термопреобразователя Модель TR22-A (термометра сопротивления) проходит в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

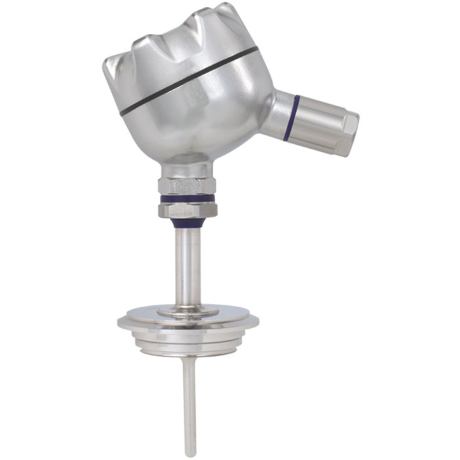

Модель термометра сопротивления TR22-A используется для измерения температуры в стерильных процессах. К вопросу присоединения термометров к процессу предъявляются жесткие требования, в отношении материалов и дизайна, точек измерения стерильных процессов.
Для удовлетворения высоких требований, предъявляемых к внешнему пространству измерительной точки в стерильных процессах, используется специальная соединительная головка из нержавеющей стали. При ее использовании легко производить чистку измерительного прибора, особенно это актуально в зонах, где возможно попадание продуктов во внешнюю среду (в пищевой отрасли промышленности).
Поверка термопреобразователя Модель TR22-A (термометра сопротивления)
Благодаря поворотно винтовому подсоединению соединительной головки возможно ослабить ее крепление и повернуть в необходимое положение. Соединительная головка может быть удалена вместе с измерительной вставкой.
Это позволяет произвести калибровку термометра сопротивления отдельно от всей измерительной цепи, т.е. без отключения электрических соединений. Дополнительно, нет необходимости в извлечении термометра из процесса, что минимизирует риск загрязнения внешних частей.
Подпружиненная измерительная вставка гарантирует хороший контакт между наконечником датчика и внутренней нижней торцевой части защитной гильзы, обеспечивая тем самым высокую точность измерений и быстрый отклик.
Сварное соединение между защитной гильзой и фланцем выполняет еще и роль уплотнения из дополнительного материала в местах избыточного контакта со средой.
Применение
- Стерильные процессы
- Пищевая отрасль промышленности
- Био и фармацевтическая отрасль промышленности, производство активных ингредиентов
- Система финишной окраски
Особенности
- Упрощенная калибровка благодара съемным измерительным вставкам
- Материалы и качество обработки поверхности в соответствии с нормами, установленными для стерильных процессов
- Соединительная головка из нержавеющей стали с оптимизированным для стерильных процессов дизайном
- Возможны следующие выходные сигналы Pt100, 4…20 мА or HART® протокол, FOUNDATION™ Fieldbus и PROFIBUS® PA
-
| Спецификация согласно типовому листу | TE 60.22 |
Стандартное исполнение |
| Чувствительный элемент | 1 x Pt100, 3-проводной |
| Класс точности сенсора | Класс A, МЭК 60751 |
| Рабочий диапазон чувствительного элемента | -30°C…+250°C, чувствительный элемент: тонкопленочный |
| Соединительная головка | Головка BVS, нержавеющая сталь, прикручиваемая крышка |
| Размер резьбы кабельного входа | M20 x 1,5 |
| Кабельный вход | Кабельный сальник из нержавеющей стали, стерильное исполнение (кабель Ø 6…12 мм) |
| Преобразователь | Без (с клеммным блоком) |
| Диаметр защитной гильзы | 6 мм |
| Материал смачиваемых частей | Нержавеющая сталь 1.4435 (316L) UNS S31603, Ra ≤ 0.76 µm |
| Диаметр трубки шейки | 12 мм |
| Длина шейки — термогильза [M] | 85 мм |
| Уплотнение | дополнительное уплотнение и съемник |
-
Поверка осуществляется по документу ИЦРМ-МП-074-18 «Термопреобразователи сопротивления серий
ТR, TF. Методика поверки», утвержденному ООО «ИЦРМ» 17.04.2018 г.
Основные средства поверки:
- термометр сопротивления платиновый эталонный ПТС-10М (регистрационный номер в Федеральном информационном фонде 11804-99);
- мультиметр цифровой с системой сбора данных 2700 (регистрационный номер
в Федеральном информационном фонде 25788-08); - вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13);
- термостат переливной прецизионный ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
