Поверка тестера заземления Fluke 1621 в Кургане

Поверка тестера заземления Fluke 1621
Поверка тестера заземления Fluke 1621
Поверка тестера заземления Fluke 1621
Поверка тестера заземления Fluke 1621
Поверка тестера заземления Fluke 1621
Поверка тестера заземления Fluke 1621
Поверка тестера заземления Fluke 1621
Поверка тестера заземления Fluke 1621

Поверка осуществляется в соответствии с документом МП 51764-12 «Тестеры заземления Fluke 1621 фирмы Fluke Corporation, США. Методика поверки», утвержденным ФГУП «ВНИИМС» в 2012 году.

Основное оборудование, необходимое для поверки:

  • калибратор универсальный Fluke 5520A. Диапазон воспроизведения напряжения постоянного тока: 0 – 1000 В, пределы допускаемой погрешности: ± 0,002 %; диапазон воспроизведения напряжения переменного тока: 1 мВ – 1020 В (10 Гц – 500 кГц), пределы допускаемой погрешности : ± 0,019 %; диапазон воспроизведения силы постоянного тока: 0 – 20,5 А, пределы допускаемой погрешности: ± 0,01 %; диапазон воспроизведения силы переменного тока: 29 мкА –20,5 А (10 Гц – 30 кГц), пределы допускаемой погрешности : ± 0,05 %; диапазон воспроизведения электрического сопротивления: 0 – 1100 МОм, пределы допускаемой погрешности : ± 0,0028 %; диапазон воспроизведения электрической емкости: 0,19 нФ – 110 мФ, пределы допускаемой погрешности : ± 0,4 %;
  • мера сопротивления переменного тока МС-100/1, МС10/1, МС1/1. Пределы допускаемой погрешности: ± 0,25 %.
  •  мера электрического сопротивления однозначная МС 3005. Номинальное значение 1 кОм. Класс точности 0,0005.
Оставить заявку

Поверка осуществляется в соответствии с документом МП 51764-12 «Тестеры заземления Fluke 1621 фирмы Fluke Corporation, США. Методика поверки», утвержденным ФГУП «ВНИИМС» в 2012 году.

Основное оборудование, необходимое для поверки:

  • калибратор универсальный Fluke 5520A. Диапазон воспроизведения напряжения постоянного тока: 0 – 1000 В, пределы допускаемой погрешности: ± 0,002 %; диапазон воспроизведения напряжения переменного тока: 1 мВ – 1020 В (10 Гц – 500 кГц), пределы допускаемой погрешности : ± 0,019 %; диапазон воспроизведения силы постоянного тока: 0 – 20,5 А, пределы допускаемой погрешности: ± 0,01 %; диапазон воспроизведения силы переменного тока: 29 мкА –20,5 А (10 Гц – 30 кГц), пределы допускаемой погрешности : ± 0,05 %; диапазон воспроизведения электрического сопротивления: 0 – 1100 МОм, пределы допускаемой погрешности : ± 0,0028 %; диапазон воспроизведения электрической емкости: 0,19 нФ – 110 мФ, пределы допускаемой погрешности : ± 0,4 %;
  • мера сопротивления переменного тока МС-100/1, МС10/1, МС1/1. Пределы допускаемой погрешности: ± 0,25 %.
  •  мера электрического сопротивления однозначная МС 3005. Номинальное значение 1 кОм. Класс точности 0,0005.

  • Главным преимуществом прибора является многофункциональность. В одном изделии объединены функции нескольких измерительных приборов. Поверка тестера заземления Fluke 1621 осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

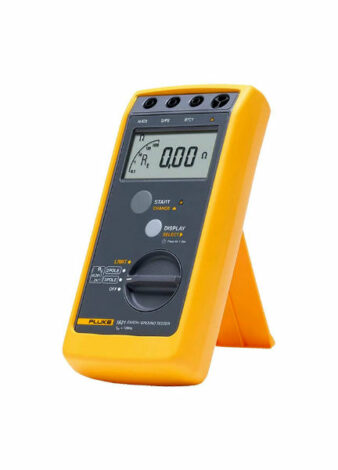

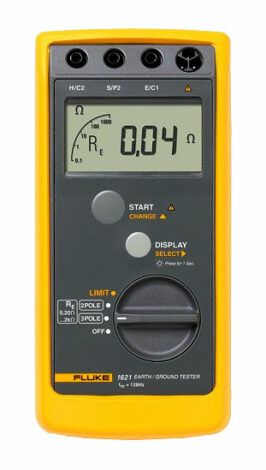

    Fluke 1621 предназначен для измерения сопротивления заземления и отличается простотой применения. В области измерения сопротивления заземления Fluke 1621 — это «первая линия обороны» в проверке надежности заземления.

    Поверка тестера заземления Fluke 1621

    В приборе Флюк применяются основные методы тестирования заземления, включая трехполюсный метод измерения падения напряжения и двухполюсный метод измерения сопротивления. Удобные размеры, прочный защитный чехол и ЖК-дисплей с большим экраном и четким изображением делают его идеальным инструментом для проверки сопротивления заземления в различных рабочих условиях, а так же в полевых условиях.

    Благодаря простому пользовательскому интерфейсу и интуитивно понятным рабочим функциям, Fluke 1621 удобен для монтажников электрооборудования и специалистов по проверке и обслуживанию систем электроснабжения и заземления.

  • Измерительные функции  Трехполюсное измерение сопротивления заземления, двухполюсное измерение сопротивления проводника переменному току, напряжение помех
    Основная погрешность  Относится к стандартной температуре и гарантируется в течение одного года
    Частота измерений  2 измерения в секунду
    Батарея  Одна щелочная батарея 9 В (LR61)
    Состояние заряда батареи  Если напряжение на батарее опускается ниже 6,5 В, на дисплее появляется надпись LO-BAT
    Напряжение Между гнездами H/C2 и E/C1:  Veff, не более 250 В (действующее значение)
    Между гнездами S/P2 и E/C1:  Veff, не более 250 В
    Климатический класс  VDE/VDI 3540 RZ (соответствует требованиям KWG согласно DIN 40040, 4/87)
    Температурные характеристики Рабочая:  От -10 °C до +50 °C
    Для измерений:  От 0 °C до +35 °C
    Для хранения:  От -20 °C до +60 °C
    Стандартная:  +23 °C ± 2 °C
    Температурный коэффициент  ± 0,1 % полной шкалы на 1 градус Кельвина
    Безопасность  IEC/EN 61010-1, 600 В CAT II, степень загрязнения 2
    Размеры  113 мм x 54 мм x 216 мм, в чехле
    Вес  850 г, со стандартным комплектом принадлежностей, объем — приблизительно 600 см3
    Примечание:  В случае вывода прибора из эксплуатации и при длительном хранении рекомендуется извлечь батарею и хранить отдельно во избежание повреждения из-за утечки электролита из батареи.
    Примечание:  Указанные для прибора четыре диапазона температуры соответствуют требованиям европейских стандартов; при использовании прибора в пределах полного диапазона рабочих температур необходимо скорректировать точность показаний для значения температуры окружающего воздуха с учетом температурного коэффициента.
    Электрические характеристики
    Максимальные отклонения: Влияющий фактор E1  Положение
    E1 Отклонение  0%
    Влияющий фактор E2  Напряжение питания
    E2 Отклонение  0%
    Влияющий фактор E3  Температура E3
    E3 Отклонение  2,3 %
    Влияющий фактор E4  Последовательное напряжение помехи (20 В)
    E4 Отклонение  0,6 %
    Влияющий фактор E5  Сопротивление щупа и дополнительного щупа
    E5 Отклонение  100%
    Испытательные напряжения  3,7 кВ
    Степень защиты  IP 40; IEC/EN 60529
    Электромагнитная совместимость  Излучение: IEC/EN 61326 класс B
     Помехоустойчивость: IEC/EN 61326 Дополнение C
    измерение сопротивления RE Метод измерения  Измерение тока-напряжения с улучшенным ослаблением перекрёстного сигнала, без компенсации сопротивления измерительного провода, с щупом (трехполюсный метод) и без щупа (двухполюсный метод), согласно требованиям IEC/EN 61557-5
    Напряжение в разомкнутой цепи  23 — 24 В переменного тока
    Ток короткого замыкания  > 50 мА переменного тока
    Частота измерения  128 Гц
    Допустимая величина перегрузки  250 В (действующее значение)
    Время измерения  8 секунд (среднее время после нажатия кнопки ПУСК)
    Ограничение входа  Прибор сохраняет установленное значение и после выключения питания (при условии, что напряжение батареи в пределах нормы)
    Автоматическое переключение разрешения RH  < 7 кОм
    Разрешение  0,01 Ом
    RH  < 50 кОм
    Разрешение  0,1 Ом
    RH  > 50 кОм
    Разрешение  1 Ом
    Напряжение помех (постоянная и переменная составляющие) Vmax  30 В (действующее значение)
    Подавление синфазного сигнала  > 80 дБ при частоте 50 Гц и 60 Гц
    Ri  680 кОм
    Неопределенность измерения  < 10 % для чистых сигналов постоянного или переменного тока
    Диапазон измерения
    0,15 Ом — 20 Ом Разрешение  0,01 Ом
    Диапазон дисплея  0 Ом — 19,99 Ом
    200 Ом Разрешение  0,1 Ом
    Диапазон дисплея  20 Ом — 199,9 Ом
    2 кОм Разрешение  1 Ом
    Диапазон дисплея  200 Ом — 1999 Ом
    Основная неопределенность  ± (6 % измеренного значения + 5D)
    Рабочая неопределенность — согласно IEC 61557  ± (18 % измеренного значения + 5D)
    Примечания:  [1] Относится ко всем отклонениям, возникшим в результате воздействия факторов влияния E1-E5.
    Мигает, если отклонение E4 из-за высокого сопротивления щупа или дополнительного щупа выше установленного предела.
    Измеренные значения выходят за пределы указанной рабочей неопределенности.

  • Поверка осуществляется в соответствии с документом МП 51764-12 «Тестеры заземления Fluke 1621 фирмы Fluke Corporation, США. Методика поверки», утвержденным ФГУП «ВНИИМС» в 2012 году.

    Основное оборудование, необходимое для поверки:

    • калибратор универсальный Fluke 5520A. Диапазон воспроизведения напряжения постоянного тока: 0 – 1000 В, пределы допускаемой погрешности: ± 0,002 %; диапазон воспроизведения напряжения переменного тока: 1 мВ – 1020 В (10 Гц – 500 кГц), пределы допускаемой погрешности : ± 0,019 %; диапазон воспроизведения силы постоянного тока: 0 – 20,5 А, пределы допускаемой погрешности: ± 0,01 %; диапазон воспроизведения силы переменного тока: 29 мкА –20,5 А (10 Гц – 30 кГц), пределы допускаемой погрешности : ± 0,05 %; диапазон воспроизведения электрического сопротивления: 0 – 1100 МОм, пределы допускаемой погрешности : ± 0,0028 %; диапазон воспроизведения электрической емкости: 0,19 нФ – 110 мФ, пределы допускаемой погрешности : ± 0,4 %;
    • мера сопротивления переменного тока МС-100/1, МС10/1, МС1/1. Пределы допускаемой погрешности: ± 0,25 %.
    •  мера электрического сопротивления однозначная МС 3005. Номинальное значение 1 кОм. Класс точности 0,0005.
