Магнитно-вихретоковый дефектоскоп МВД-2-МК в Кургане

Описание вихретокового дефектоскопа МВД-2-МК

Магнитно-вихретоковый дефектоскоп МВД-2-МК

Магнито-вихретоковый дефектоскоп (далее дефектоскоп) предназначен для обнаружения и измерения глубины поверхностных трещин коррозионного растрескивания в трубах газонефтепроводов, изготовленных из ферромагнитных материалов. Дефектоскоп обнаруживает и измеряет глубину трещины как при контакте с поверхностью изделия, так и при работе через слой защитной изоляции (или зазор). С помощью дефектоскопа можно проводить оценку толщины изоляции (величины зазора). Приборы серии МВД рекомендованы для поиска стресс-коррозионных дефектов согласно ВРД 39-1.10-023-2001 (Инструкция по обследованию и ремонту газопроводов, подверженных КРН, в шурфах. ОАО Газпром, 2001). Магнитно-вихревый дефектоскоп «МВД-2МК» известен надежностью, простотой в использовании. Прибор отлично себя зарекомендовал при поиске дефектов в металлургических изделиях: трубах, поковках, цилиндрах, колоннах На сегодняшний день «МВД-2МК» — это оптимальное соотношение цены и качества и более качественного предложения на рынках РФ и зарубежья просто не существует. Данные приборы применяются во всех газотранспортных обществах РФ, строительных и диагностических предприятиях. Поставки приборов были также для газотранспортных предприятий Германий и Индии. В комплекте: прибор, надежный чехол с регулируемым ремнем, контрольные образцы (стальной с дефектом и из диэлектрического материала), зарядное устройство, паспорт и сертификат о заводской калибровке, при необходимости может быть укомплектован ударопрочным кейсом.

ПРИНЦИП ДЕЙСТВИЯ И УСТРОЙСТВО ДЕФЕКТОСКОПА

Принцип действия дефектоскопа основан на регистрации изменения магнитного поля вызванного трещиной в ферромагнитном металле.

Принцип измерения толщины изоляции основан на регистрации изменения индуктивности катушки при изменении расстояния от её сердечника до поверхности металла.

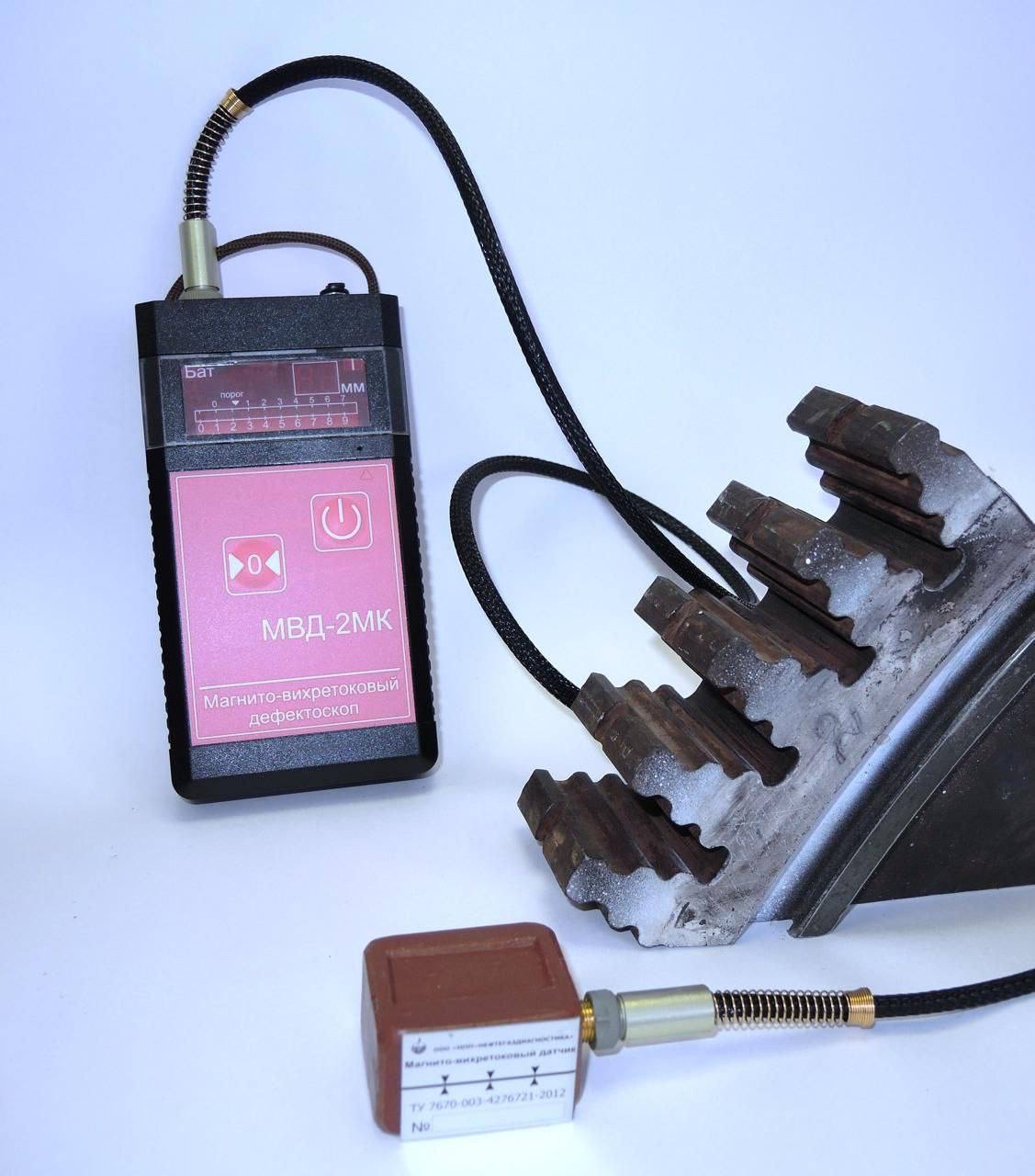

Дефектоскоп  состоит из блока управления и регистрации, находящегося в пластмассовом корпусе, и электромагнитного преобразователя (датчика), связанного через разъём с корпусом дефектоскопа.

На плате, установленной в корпусе, смонтированы детали электронной схемы дефектоскопа, разъемы для подключения датчика и зарядного блока, три элемента аккумуляторной батареи, светодиодные индикаторы, кнопки управления и пьезозвонок. Обработку сигнала с датчика, вывод результатов на индикаторы, контроль заряда батарей – проводит микроконтроллер. Светодиодная шкала служит для наглядного представления величины сигнала (глубины трещины или толщины изоляции); цифровой индикатор указывает глубину трещины или толщину изоляции в миллиметрах; три кнопки управления – «вкл/выкл», установка нуля «>0<» и кнопка калибровки (утоплена в панели) — установлены под светодиодной шкалой; кнопка переключения вида работ установлена возле разъёма;  индикатор разряда аккумуляторов расположен слева над светодиодной шкалой, индикатор вида работ – справа над светодиодной шкалой; строка цифр, расположенная  над светодиодной шкалой – для оценки глубины трещины, расположенная ниже шкалы – для оценки величины зазора (толщины изоляции).

Показания прибора в режиме дефектоскопа зависят и от глубины трещины и от раскрытия ее берегов на наружной поверхности. Это связано с тем, что в приборе согласованно работают вихретоковый и магнитный механизм выявления трещин. Поэтому, в соответствии с назначением прибора (выявление и измерение трещин коррозионного растрескивания), его калибровка  выполнена на образцах трубных сталей с искусственными дефектами в виде усталостных трещин,  имеющих параметры (раскрытие берегов на поверхности 10¸120мкм при глубине от 1мм до 7мм), соответствующие, в среднем, параметрам трещин коррозионного растрескивания труб магистральных газо- нефтепроводов в режиме эксплуатации. При использовании прибора для измерения трещин  на других объектах или на трубах газо-нефтепроводов после дополнительного силового воздействия, вызвавшего повышение напряжений выше рабочего уровня, следует учитывать, что увеличение раскрытия берегов при одной и той же глубине трещины приведет к повышению показаний прибора, то есть к завышению размера трещин относительно фактических значений.

Технические характеристики МВД-2-МК

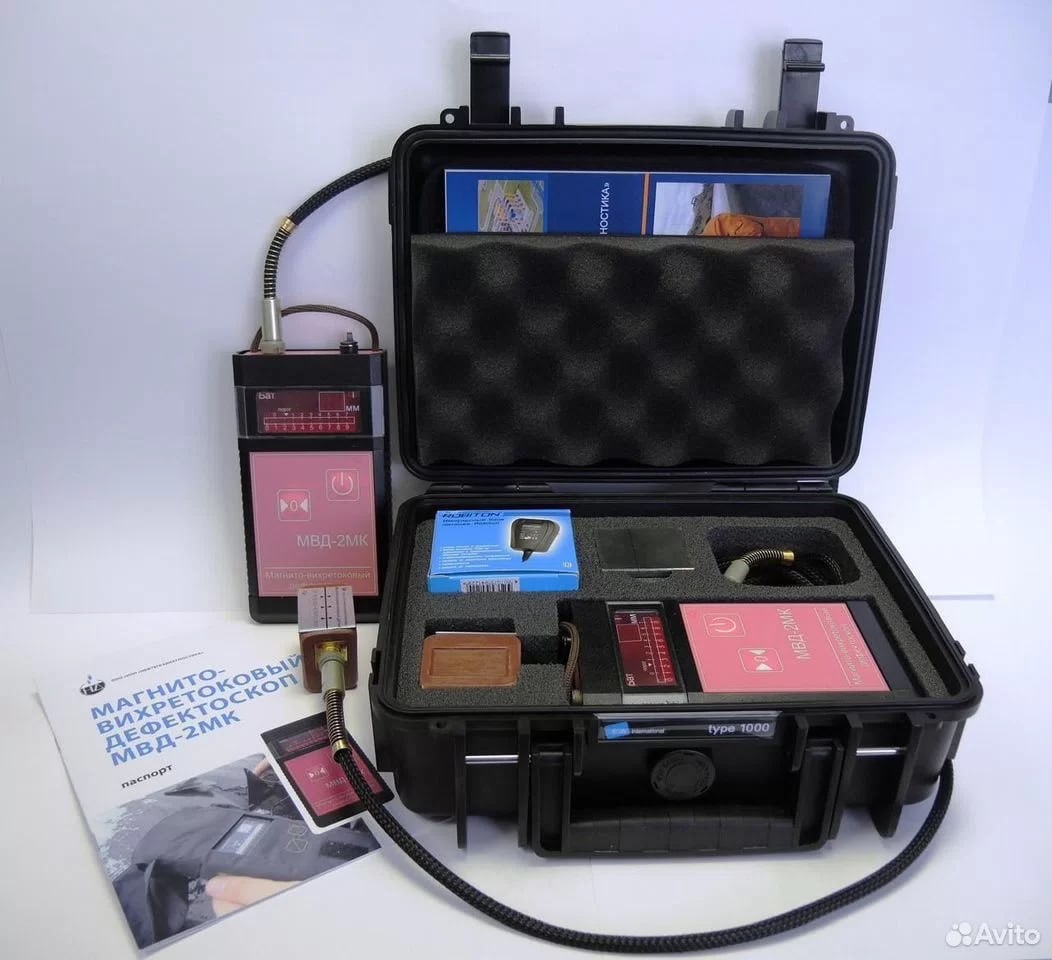

Комплект поставки МВД-2-М
