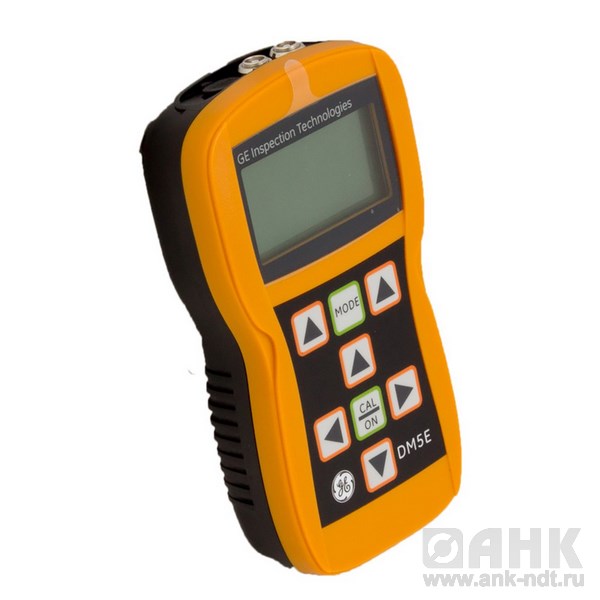

Описание ультразвукового толщиномера DM5E
Тип оборудования: Толщиномер ультразвуковой, толщиномер металла, толщиномер пластика, толщиномер основного слоя материала, ультразвуковой измеритель толщины
Производитель: Krautkramer (Крауткрамер), GE Inspection Technologies GmbH, Германия
Серия: DM5
Модель: DM5E
Гарантия: 1 год
Госреестр средств измерений РФ: Внесен
Поверка: Включена в стоимость
Описание толщиномера DM5E
Новая серия толщиномеров DM5E позволяет выполнять огромное число задач измерений, в особенности, измерения остаточной толщины стенки изделий, подверженных коррозии или эрозии.
Серия толщиномеров DM5E - это простые в обращении ультразвуковые приборы с отличными рабочими характеристиками в малом легком корпусе. Благодаря компактному размеру и эргономичному дизайну с толщиномером можно работать одной рукой.
Новая серия толщиномеров DM5E представлена тремя исполнениями: DM5E базовая модель, DM5E (с режимом измерения DUAL MULTI) и DM5E DL (со встроенной памятью).
Характеристики толщиномера DM5E

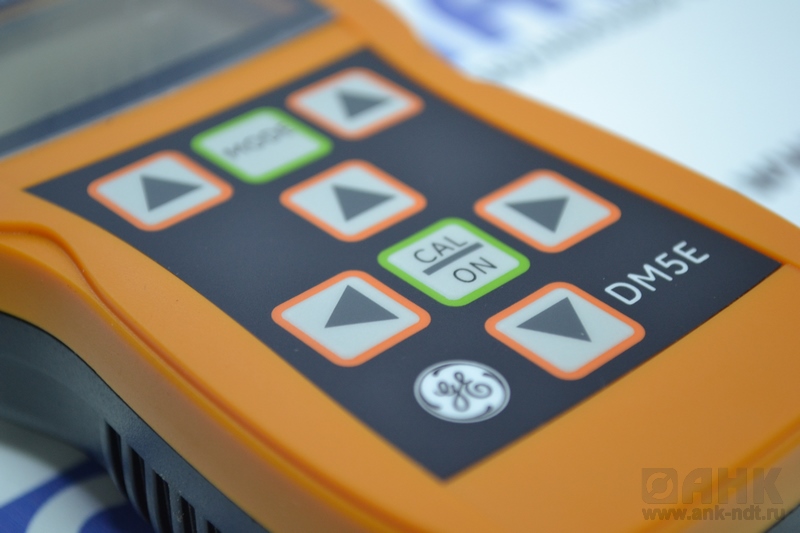

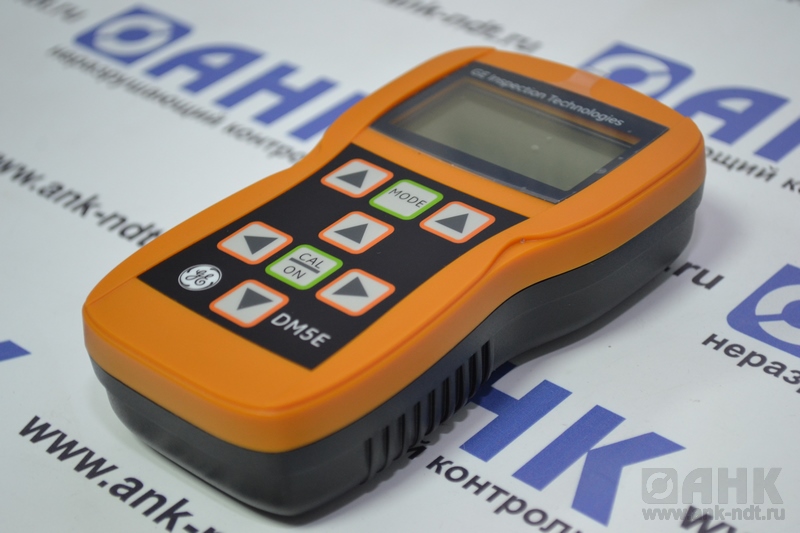

- Простота работы. Все толщиномеры серии DM5E имеют удобный интерфейс с клавиатурой. На клавиатуре имеется клавиша переключения режима,клавиши для вкл/выкл. калибровки, две функциональные клавиши-стрелки для активации и настройки функциональных значений и четыре клавиши-стрелки для настройки значений параметров и навигации по одноуровневому меню. Посредством клавиатуры Вы получаете доступ ко всем режимам толщиномера: режиму калибровки, настройки и измерения. У толщиномеров версии DL режим отображения файлов на экране позволяет записывать и хранить в файлах значения измерений толщины. Весь процесс калибровки имеет пошаговое управление в меню. Встроенное напоминающее устройство можно установить в режим оповещения о калибровке после определенного числа измерений или по истечении установленного времени.
- Высокочувствительные преобразователи. Для серии толщиномеров DM5E разработаны высокочувствительные преобразователи с целью оптимальной работы приборов даже в условиях высоких температур. Серия DA5xx включает стандартный преобразователь 5 МГц для выполнения общих задач измерений, 2МГц для больших глубин проницания, а также карандашный преобразователь 7.5MГц для тонких материалов. Новый высокотемпературный преобразователь 5МГц работает в диапазоне температур от -10°C до +204°C.
- Измерение через покрытие. Обе модели толщиномеров DM5E и DM5E DL имеют режим измерения Dual Multy. Практически все изделия, подлежащие измерению толщины, имеют какое-либо защитное покрытие. Такие покрытия, в том числе краска, вызывают ошибочные результаты измерения толщины стенок основного металла при использовании стандартных режимов измерения. Кроме того, зачистка поверхности для измерения и повторное нанесение покрытия предполагает значительный расход времени и средств. С проверенной функцией Dual Multi нет необходимости удалять покрытие. Нужно всего лишь выбрать режим Dual Multi, установить преобразователь на поверхность изделия и провести измерение.
- Режимы измерений. Все модели серии DM5E имеют широкий выбор режимов.Они влючают: нормальный режим (значение толщины индицируется большими цифрами в центре экрана); Mini Scan (индицируется минимальное значение толщины при прохождении преобразователя по поверхности стенки изделия); Maxi Scan (индицируется максимальное значение толщины); DIFF/RR% (измеренное значение сравнивается с номинальным значением толщины, заранее определяемым пользователем, разность двух значений отображается в %);B-Scan (графическое отображение минимальных толщин, В-развертка, строится по измерению и записи 1 точки в секунду.
- Возможность обновления. Серия толщиномеров DM5E предлагает гибкие технические решения, которые легко обновляются в соотвествии с меняющимися задачами измерения. Сегодня купив толщиномер Вам не потребуется высылать его обратно для обновления дополнительными функциями! Серия толщиномеров DM5E обновляется на месте режимом Dual Multi или функцией регистрации данных (DL).
- Надежность измерений. Хотя толщинометрия считается достаточно простой задачей контроля, исследования показали, что существует риск ошибочности измерений. Неверные настройки прибора могут привести к ошибкам в результатах. Новая серия толщиномеров DM5E предлагает надежный и "умный" интерфейс, а также парольную защиту меню пользовательских настроек, что позволяет заблокировать важные значения настроек и функций. В результате Вы больше не получите ошибочных результатов, как следствие неверной калибровки или случайного изменения конфигурации.
Технические характеристики ультразвукового толщиномера DM5E
|
Метод измерения
|
ультразвуковой эхо-импульсный
|
|
Диапазон измерений
|
зависит от преобразователя и материала, 0.60 мм - 508 мм от зондирующего импульса до 1го донного эхо-сигнала; 2.00 мм - 127.0 мм в режиме Dual-Multi, при толщинах покрытия от 0,30 мм до 2,50 мм
|
|
Разрешение измерений
|
0.01 мм по умолчанию, выборочный 0.01, 0.1 мм
|
|
Скорость звука
|
0.508 - 18.699 мм/мс
|
|
Разрешение скорости в материале
|
1м/с
|
|
Единицы измерения
|
дюймы, мм
|
|
Калибровка
|
по одной точке, по двум точкам, на образце и в воздухе
|
|
Генератор импульсов
|
импульс возбуждения: остроконечный, напряжение 120В с нагрузкой 50 Ом, при использовании осциллографа 20 МГц
|
|
Приемник
|
ширина полосы прозвучивания 500кГц - 12МГц (-3дБ), автоматическая регулировка усиления
|
|
Дисплей
|

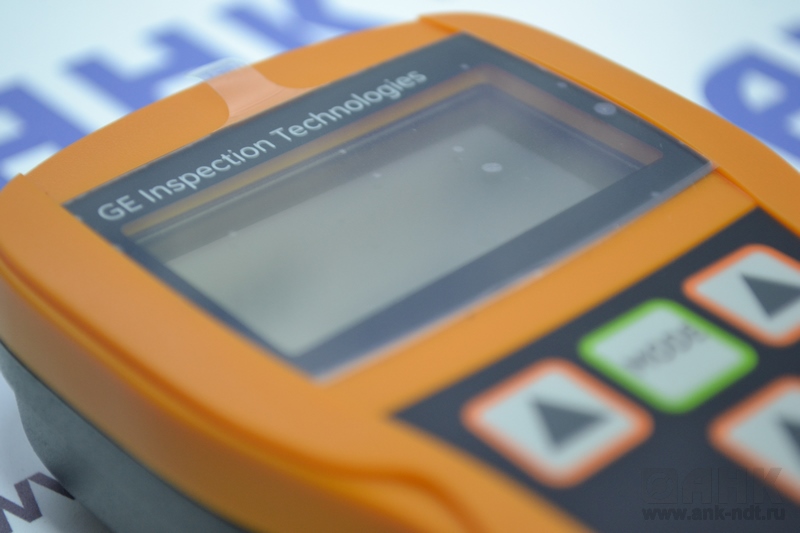

ЖК-индикатор высокого разрешения, 64х128 пикс. 53.0 мм х 27.0 мм с подсветкой и настройкой контрастности
|
|
Частота обновления
|
4Гц или 8 Гц, выбираемая пользователем, 24Гц скорость в режиме сканирования
|
|
Индикация значений толщины
|
NORMAL (нормальный режим) - 5 цифр, высота 10.6 мм, В-SCAN (В-развертка) - 5 цифр, высота 2.55 мм
|
|
Индикация последнего результата
|
жирные или полые цифры означают, соответственно, наличие или отсутсвие акустического контакта
|
|
Заводские настройки
|
9 стандартных настроек для преобразователей
|
|
Настройки АСД
|
мин. и макс. значения диапазон 0.25мм - 508 мм жирные и полые цифры при запуске и нарушении порогов АСД
|
|
Питание
|
2 батареи типа АА
|
|
Продолжительность работы от батарей
|
прим. 60 ч
|
|
Типы отключения
|
по выбору: ALWAYS ON (всегда включен) или AUTO OFF (автовыкл.) после 5, 10, 15, 30 мин. бездействия
|
|
Языки
|
английский, немецкий, французский, испанский, итальянский,русский, японский и китайский
|
|
Устройства ввода/вывода
|
преобразователь: двойной Lemo 00, выход на ПК: Mini-USB
|
|
Температуры
|
рабочая температура: - 10…+50 гр.С, температура хранения -20…+60 гр.С
|
|
Память данных
|
50,000 значений в сеточных файлах, до 50,000 рядов, до 223 колонок, доп. ПО UltraMATE или UltraMATE Lite
|
|
Масса
|
223 гр с батареями
|
|
Габариты
|
138 мм х 32 мм х 75 мм
|
Преобразователи для толщиномера DM5E/технические данные
| Преобразователь | DA 501 | DA503 | DA512 | DA590 |
| Частота | 5МГц | 2МГц | 7.5МГц | 5МГц |
| Конструкция | стандартный | стандартный | карандашный | высокотемпературный |
| Рабочая температура | -10 … +70 гр.С | -10 … +70 гр.С | -20 … +70 гр.С | -20 … +204 гр.С |
| Диаметр контактной поверхности | 12 мм | 16.1 мм | 7.5 мм | 12.7 мм |
| Диапазон измерений от поверхностного эхо до 1го донного эхо | 1.0 - 200 мм | 5.0 - 300 мм | 5.0 - 300 мм | 0.6 - 60 мм |
| Мин. диапазон измерения по нескольким сигналам (Multi-Echo) | 3.0 - 25 мм | нет | 2.0 - 10 мм | нет |
|
Условное обозначение
|
Наименование
|
|
DM 5E Basic
|
ТОЛЩИНОМЕРЦИФРОВОЙ УЛЬТРАЗВУКОВОЙ
в базовом исполнении включает в себя:
В объем поставки входят:
-1 компл. (2 шт.) батарей 1,5 В АА
-1 флакон контактной смазки (100г) -1 пластмассовый транспортный чемодан -1 краткая инструкция в формате открытки -1 инструкция на CD -1 сертификат производителя |
|
DM 5E
|
ТОЛЩИНОМЕР ЦИФРОВОЙ УЛЬТРАЗВУКОВОЙ
как DM 5E Basic, дополнительно: возможность измерения через покрытие Dual Multi
В объем поставки входят:
-1 компл. (2 шт.) батарей 1,5 В АА
-1 флакон контактной смазки (100г) -1 пластмассовый транспортный чемодан -1 краткая инструкция в формате открытки -1 инструкция на CD -1 сертификат производителя |
|
DM 5E DL
|
ТОЛЩИНОМЕР ЦИФРОВОЙ УЛЬТРАЗВУКОВОЙ
как DM 5E, дополнительно память для записи результатов и связь с ПК.
-1 компл. (2 шт.) батарей 1,5 В АА
-1 флакон контактной смазки (100г) -1 пластмассовый транспортный чемодан -USB-кабель -1 краткая инструкция в формате открытки -1 инструкция на CD -1 сертификат производителя |
|
DM 5E RUC
|
Резиновый чехол с ручным ремнем для удобства работы с прибором
|
|
DM 5E DM OPT
|
Апгрейд Dual Multi для DM 5E Basic
|
|
DM 5E DL OPT
|
Апгрейд для конфигурирования памяти DL для DM 5E Basic и DM 5E
|
|
DA 501
|
Преобразователь 5 МГц, диапазон 1,0-200 мм по стали
|
|
DA 503
|
Преобразователь 2 МГц, диапазон 5,0-300 мм по стали
|
|
DA 512
|
Преобразователь 7,5 МГц, диапазон 0,6-60 мм по стали, кабель встроенный
|
|
DA 590
|
Высокотемпературный преобразователь
|
|
C-120
|
Кабель для высокотемпературного преобразователя неармированный
|
|
C-123
|
Кабель для высокотемпературного преобразователя армированный
|
|
DA 231
|
Кабель для преобразователей типа DA 301, DA 401, DA 0,8G, DA 303, DA 403, DA 408 1,5 м
|
|
KBA-533
|
Кабель для преобразователей типа DA 301, DA 401, DA 0,8G, DA 303, DA 403, DA 408 1,5 м, прямой разъем
|
|
ET-104
|
Удлинитель 7'' для преобразователя DA 590
|
|
ZG-F
|
Контактная паста, 5 бутылок по 250г., от -20°С до +100°С, для дефектоскопии и толщинометрии
|
|
ZG-F
|
Контактная паста, пластмассовая бочка 2,5 кг. от -20°С до +
100°С, для дефектоскопии и толщинометрии
|
|
ZGT
|
Контактная паста, тюбик 100г., -30°С - +250°С, для дефектоскопии и толщинометрии
|
|
ZGM
|
Контактная паста, тюбик 100г., +200°С - +600°С, для толщинометрии
|
|
PZ-EN
|
Сертификат на датчики в соответствии с EN 12668-2
|
|
VW
|
Ступенчатый калибровочный образец, 8 ступенек, сталь, 1-8 мм
|
|
ULMATE L
|
Базовая программа передачи данных в компьютер UltraMATE Lite
|
|
ULMATE
|
Стандартная программа обработки и передачи данных в компьютер UltraMATE
|
|
|
Кабель USB-DM 5E
|
