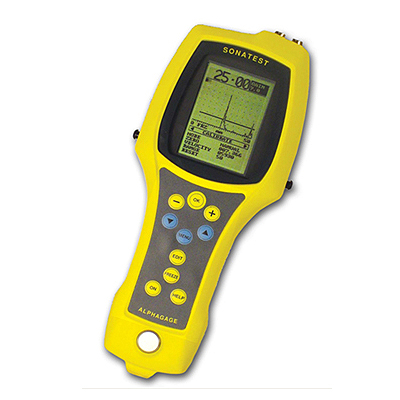

Описание ультразвукового толщиномера ALPHAGAGE
Тип оборудования: Толщиномер ультразвуковой, толщиномер металла, толщиномер пластика, толщиномер основного слоя материала, ультразвуковой измеритель толщины
Производитель: Sonatest (Сонатест), Великобритания
Серия: ALPHAGAGE
Модель: ALPHAGAGE
Гарантия: 2 года
Госреестр средств измерений РФ: Внесен
Поверка: Включена в стоимость
Особенности ультразвукового толщиномера ALPHAGAGE
- Надёжная конструкция, сертифицированная в ЕС.
- Водонепроницаемый корпус (степень защиты IP67) и герметичные разъёмы позволяющие работать с прибором во влажных и сухих условиях.
- Возможность подключения совмещенных или раздельно-совмещенных преобразователей предоставляющая оператору возможность выбора методики измерений.
- Возможность измерений в режимах импульс-эхо и эхо-эхо для решения разнообразных задач контроля.
- Флэш-память для удобства и быстроты передачи измеренных значений толщины, А-сканов и настроек.
- Простые и надёжные способы регистрации, хранения и поиска измеренных значений обеспечиваемые новейшей цифровой технологией.
- Возможность ввода текстовых комментариев к полученным данным.
- Возможность загрузки данных с ПК в память толщиномера для создания плана измерений.
- Возможность передачи данных из памяти толщиномера на ПК для последующей обработки с помощью программы электронных таблиц и размещения в базах данных.
- ИК-порт связи для удобства обмена данными с ПК, вывода на печать результатов измерений и исключения необходимости использования кабелей.
Области применения ультразвукового толщиномера ALPHAGAGE
Толщиномер ALPHAGAGE может применяться для измерения толщины стенок ёмкостей, труб, трубопроводов, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или изготовления на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.
Технические характеристики толщиномера ALPHAGAGE
| Дисплей | 128 х 192 точки ЖКИ с подсветкой, область просмотра 48 х 71 мм |
| А-развёртка | 128 х 96 точек с заполнением или контуром. Функция автоматической фиксации при потере сигнала. Детектирование положительной, отрицательной и полной волны. |
| Частота обновления, Гц | 5-10 |
| Разрешение, мм | 0,01 |
| Предел допускаемой основной абсолютной погрешности измерения толщины (h), мм | ±(0,03+0,0005h) |
| Режимы измерений | импульс-эхо эхо-эхо (через покрытие) измерение минимальной толщины поправка на V-схему хода лучей при использовании раздельно-совмещённых преобразователей |
| Минимальная толщина | менее 0,6 мм (в зависимости от типа ПЭП) |
| Излучатель | 20, 60 и 200 В, с варьируемой шириной импульса 50, 100 и 250 нс |
| ВРЧ | динамический диапазон 80 дБ, максимальная величина - 6 дБ/мкс |
| Диапазон измерений толщины по стали, мм | 0,5 ÷ 500 |
| Диапазон скоростей ультразвука в материале, мм/мкс | 2 000 ÷ 9 999 |
| Нуль ПЭП | 0-10 000 мкс |
| Коэффициент усиления | 0-80 дБ с шагом 0,5 дБ |
| Диапазон частоты следования зондирующего импульса, МГц | 1 ÷ 7,5 - 3 дБ 0,8 ÷ 9,5 - 6 дБ |
| Режимы калибровки | по базовой пластине автоматическая калибровка по двум точкам ручной ввод нуля и скорости ультразвука |
| Регистрация значений толщины | Встроенная память на 2 500 измерений с А-развёрткой и на 8 000 измерений одной толщины. Возможность вызова сохранённых значений и А-развёрток из памяти. Буквенно-цифровая идентификация измерений длиной до 48 символов. |
| Сохранение рабочих настроек | Встроенная память на 100 полных групп рабочих настроек. |
| Сохранение характеристик ПЭП | До 10 встроенных характеристик ПЭП; 5 характеристик ПЭП настраиваемых оператором. |
| Связь с ПК и принтером | ИК-порт связи для передачи данных. |
| Питание | 7,2 В никель-кадмиевый аккумулятор 1 А/ч |
| Время непрерывной работы от батарей или аккумулятора, час | 9 (с индикацией уровня заряда на дисплее) |
| Герметичность корпуса | IP67 (водонепроницаемый корпус) |
| Диапазон рабочих температур, °С | -10 ÷ 55°С |
| Габаритные размеры, мм | 285 x 120 х 25 |
| Масса, не более, кг | 0,88 |
| Универсальное зарядное устройство | 85-260 В перем. тока. Функция быстрой зарядки за 2 часа. Функция разрядки для технического обслуживания батареи. Диапазон рабочих температур: 0 ÷ 30°С. |
