Описание
Измерение остаточной толщины стенок металлических и неметаллических изделий при изготовлении, эксплуатации и ремонте.
Особенности
Серия А-01и А-02:
- призмы из износостойкой пластмассы;
- хороший акустический контакт на шероховатых и сильно корродированных поверхностях;
- серия А-02 и Б02 отличается более широким диапазоном измеряемых толщин.
Серия Б-01 и Б-02:
- призмы из кварцевого стекла;
- предпочтительно использовать для контроля изделий с малой шероховатостью.
Технические характеристики
| Серия 01 | Стандартные раздельно-совмещенные преобразователи |
| Серия 02 | Широкодиапазонные раздельно-совмещенные преобразователи |
| Серия Т | Высокотемпературные раздельно-совмещенные преобразователи |
| Серия 04 | Малогабаритные раздельно-совмещенные преобразователи |
| П111-Х | Контактные совмещенные прямые преобразователи |
| Серия ТМК | Преобразователи для толщиномертрии изделий под защитными покрытиями |

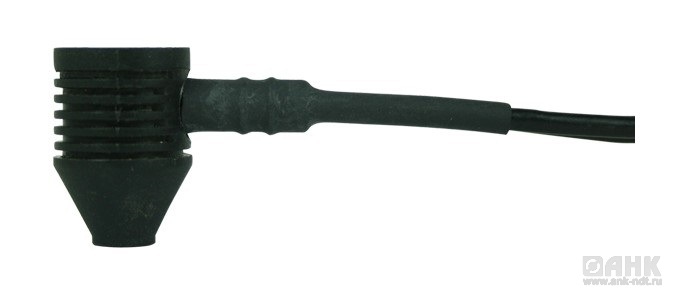

Раздельно - совмещенные преобразователи стандартные (Серия 01) и широкодиапазонные (Серия 02)
Преобразователи служат для измерения остаточной толщины стенок металлических и неметаллических изделий при изготовлении, эксплуатации и ремонте.
| Тип | Диапазон измеряемых толщин по КУСОТ-180, мм | Рабочая частота, МГц ±5% | Размер контактной поверхности не более, мм | Минимальный радиус R контролируемого изделия при толщине стенки S, мм | Макс. значение шероховатости со стороны установки преобразователя, мкм | Габариты, мм | |
| Серия 01 | Серия 02 | ||||||
| П112-10-6/2-А-01 П112-10-6/2-А-02 | 0,6-15 | 0,6-20 | 10 | Ø8 | R5 S1,2 | 40 | Ø17×25 |
| Серия 02 R5 S1,1 | Серия 02 80 | ||||||
| П112-5-10/2-А-01 П112-5-10/2-А-02 | 1,5-200 | 1,0-200 | 5 | Ø12 | R10 S2 | 120 | Ø12×25 |
| П112-2,5-10/2-А-01 | 2,0-75 | 2,5 | R10 S3 | 160 | |||
| П112-10-4×4-А-01 | 1,0-40 | 5 | 4×9 | R5 S1,3 | 120 | Ø18×26 | |
| П112-5-12/2-Б-01 | 1,5-200 | 1,0-300 | 5 | Ø15 | R10 S2 | 80 | Ø25×45 |
| П112-2,5-12/2-Б-01 | 2,0-200 | 2,0-300 | 2,5 | R10 S2 | 80 | ||
| П112-2,5-12/2-А-01 | 3,0-200 | 2,5 | R10 S3 | 80 | |||
