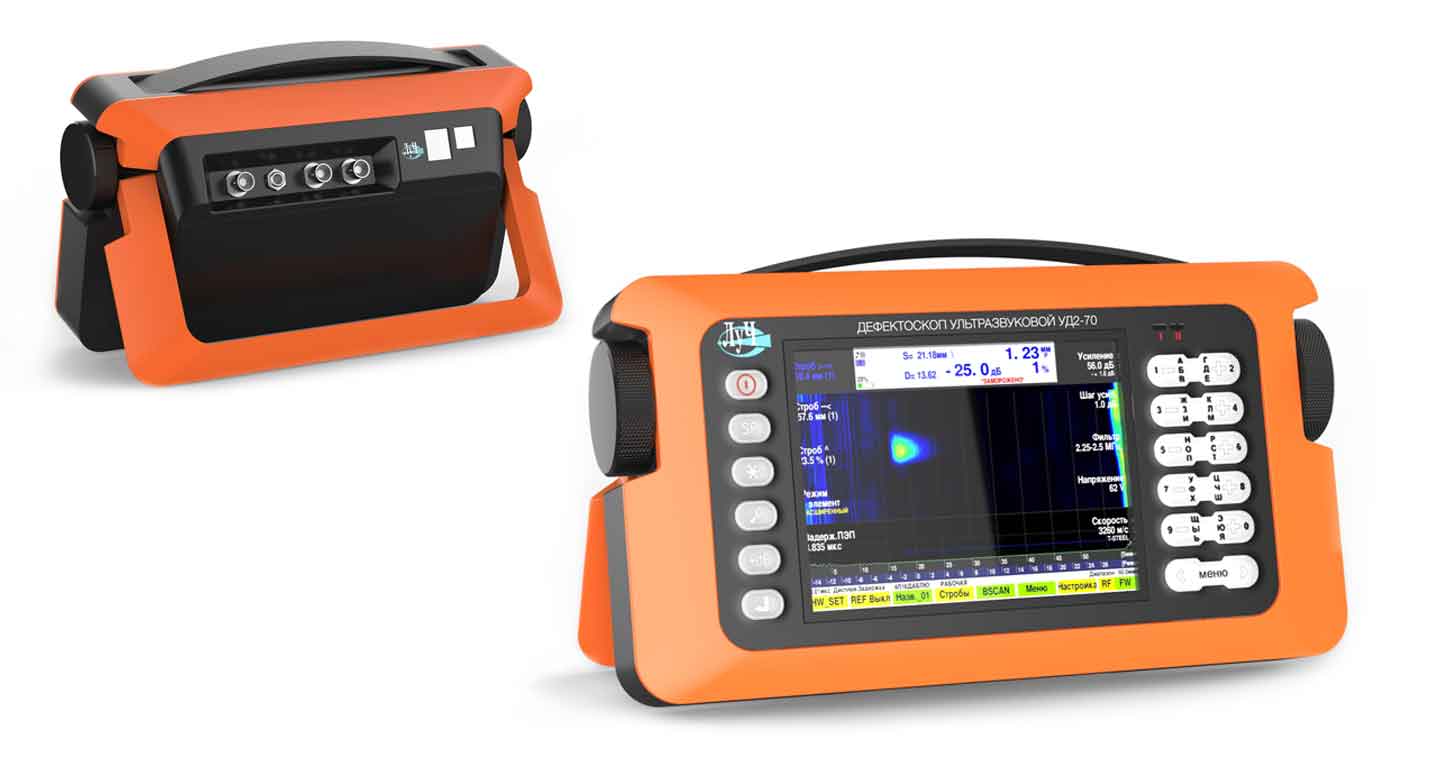

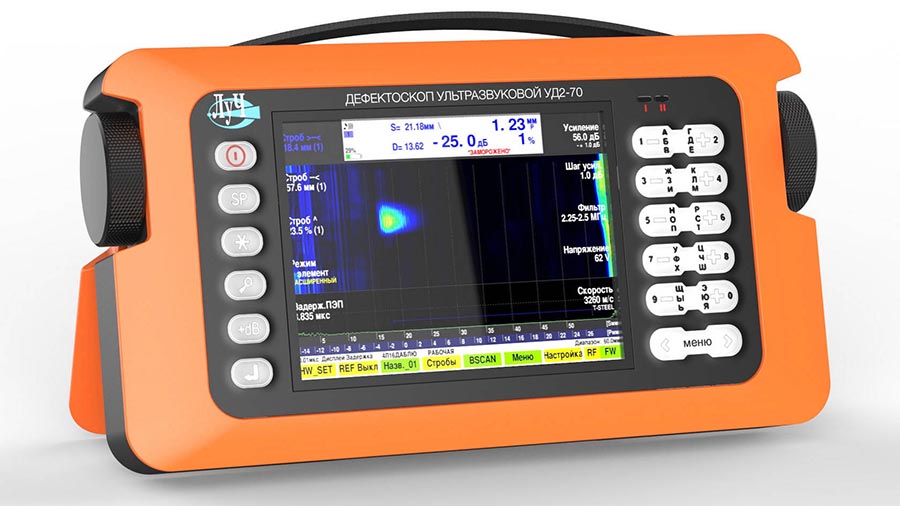

Описание ультразвукового дефектоскопа УД2-70

Ультразвуковой дефектоскоп УД2-70, использующийся для обнаружения дефектов в металле. Выявляет нарушения сплошности, неоднородности материалов, готовых изделий или полуфабрикатов, сварных соединений. Дефектоскоп УД2-70 с высокой точностью измеряет глубину и координаты дефектов.

Ультразвуковой дефектоскоп УД2-70 может выпускаться в железнодорожной версии, которая предназначена для обнаружения дефектов в деталях и узлах локомотивов, МВПС, в элементахколесных пар вагонов. Прибор имеет малые габариты и прочный алюминиевый корпус, что как нельзя лучше подходит для тяжелых условий эксплуатации.

Высокая контрастность и разрешающая способность большого цветного дисплея прибораделают работу с ним удобной и приятной. Дефектоскоп удобен и тем, что позволяет запоминать программы настроек.

Настраивая прибор в лаборатории легко можно вызвать готовую настройку на объекте. Количество запоминаемых УД 2-70 программ настроек, изображений достигает 700. Дефектоскоп имеет два независимых строба АСД, встроенный глубиномер, 4000 значений которого держаться в памяти прибора. Кроме того, УД2-70 имеет цифровую ВРЧ, порт RS 232 для соединения с ПК, встроенный календарь и часы.

Основные технические характеристики

• Диапазон толщин контролируемого материала (по стали) от 2 до 5000 мм.
• Рабочие частоты 0,4; 1.25; 1.8; 2.5; 5.0; 10.0 МГц
• Полярность зондирующего импульса отрицательная
• Амплитуда зондирующего импульса на нагрузке 50 Ом не менее 180 В.
• Длительность зондирующего импульса не более 80 нс.
• Диапазон регулировки усиления 0...100 дБ.
• Шаг регулировки усиления 0,5 или 1,0 дБ.
• Дискретность изменения усиления скачком "+дБ" 3 ... 30 дБ.
• Диапазон задержки развертки минус 2 ... 5000 мм.
• Диапазон измерения глубины залегания дефектов (по стали) 2 ... 5000 мм.
• Дискретность измерения глубины 0,1 мм.
• Погрешность измерения глубины ± (0,5 + 0,02 Н) мм.
• Диапазон установки угла ввода ПЭП 0...90°.
• Дискретность установки 1°.
• Количество стробов АСД 2.
• Диапазон установки скорости УЗК 1000...15000 мс.
• Глубина регулировки ВРЧ 80 дБ.
• Отсечка - линейная 0...100% высоты экрана.
• Размер рабочей части экрана не менее 320 х 240 точек.
• Диапазон рабочих температур -10...+50 °С.
• Электрическое питание: 1. аккумуляторное 2. сеть переменного тока 12 В; 220 В 50 Гц.
• Время непрерывной работы не менее 8 часов.
• Степень защиты корпуса IP 63.
• Габариты, не более 245х145х77 мм.
• Масса с аккумулятором не более - 3 кг.

Особенности ультразвукового дефектоскопа УД 2-70

• малые габариты;
• большой цветной дисплей с высокой разрешающей способностью (320х240точек)
• и высокой контрастностью;
• запоминание программ настроек, что позволяет настраивать прибор в лаборатории и вызывать программу на объекте;
• встроенные программы для контроля деталей подвижного состава локомотивов и МВПС  и деталей элементов колесных пар вагонов;
• общее количество запоминаемых программ настройки, изображений и развертки
• (А-Скан изображений) и специальных настроек дефектоскопа не менее 700;
• два независимых строба АСД;
• встроенный глубиномер, измеряющий расстояние до эхо-сигнала в первом и во втором стробе по лучу в координатах Х,У, а также расстояние между сигналами в двух стробах;
• запоминание 4000 значений глубиномера;
• цифровая ВРЧ;
• порт RS 232 для подсоединения компьютера;
• встроенные часы и календарь;
• прочный алюминиевый корпус для тяжелых условий эксплуатации.
