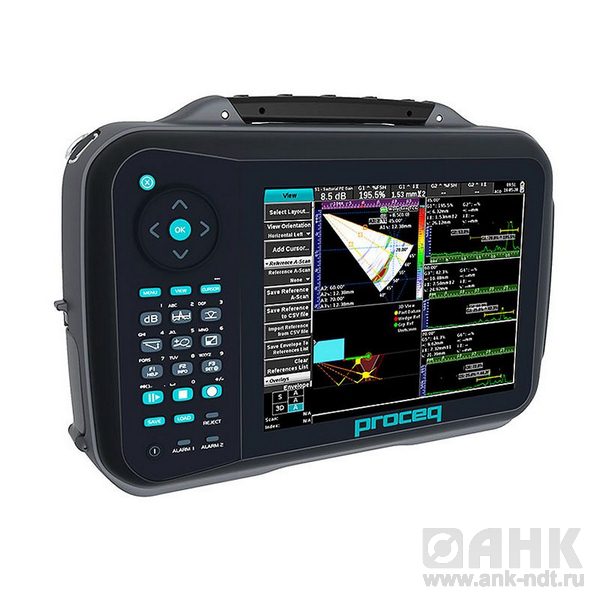

Ультразвуковой дефектоскоп Proceq Flaw Detector 100 TOFD в Кургане

Современные ультразвуковые дефектоскопы и толщиномеры Proceq — это интуитивные измерительные решения для обеспечения целостности деталей. Дефектоскоп Proceq Flaw Detector 100 — это универсальный высокотехнологичный ультразвуковой инспекционный прибор. Базовая модель для ультразвуковой дефектоскопии (UT) может быть в любой момент модернизирована до работы с дифракционно-временным методом (TOFD) и режимом фазированной дифракционной решетки (PA). Zonotip с ударопрочным корпусом и быстрым процессором обеспечивает надежное измерение толщины материалов, в т. ч. ферромагнитных и неферромагнитных металлов, полимеров, композиционных материалов, стекла, керамики и эпоксидных смол.

Описание

Модернизация до Proceq Flaw Detector 100 TOFD обеспечивает высочайшие эксплуатационные характеристики дифракционно-временного метода (TOFD). Два канала позволяют производить инспекцию деталей большой толщины за один проход. Высокочастотные датчики можно использовать для получения точных размеров дефектов.

Преимущества

• Вы платите только за нужные опции
• Новые возможности, такие как подавление и выпрямление боковых волн
• Одновременное двухканальное выполнение инспекций дифракционно-временным методом (TOFD)

Области применения

• Сварные швы трубопроводов
• Инспекция с картированием коррозии
• Толщина материалов
• Инспекция под покрытиями

Технические характеристики

Конфигурация:

• 2 канала ультразвуковой дефектоскопии (UT)

Разъем преобразователя:

• Разъем Lemo 1 и BNC-разъем

Модулирующее напряжение:

• от -100 до -450 В (шагами по 10 В)

 PRF:

• 1 – 1500 Гц

Диапазон усиления:

• 100 дБ (шаги 0,1 дБ)

Диапазон частот:

• 200 кГц – 22 МГц

Дисплей:

• TFT 8.4″

Выделение сигнала из шума:

• Цифровые фильтры, сглаживание, построение контура, отбраковка, определение средних значений

Архитектура:

• 1 канал, истинная частота выборки 200 МГц

Частота оцифровки:

• 50 МГц, 100 МГц, 200 МГц

Фокальные длины:

• —

Макс. длина A-скана:

• 8192

Поддерживаемые сканы:

• A-сканирование и дифракционно-временной метод (TOFD)

Число сканирований:

• 1 TOFD + 1 обычный UT

Число макетов:

• 18

Измерения:

• Глубина, длина

Размер файла:

• До 3 Гбайт

Создание отчетов:

• Индивидуализируемый pdf-отчет, снимок экрана в PNG, опция выходного файла в формате CSV

Кодер:

• 1 или 2 канала (квадратурный вход)

Языки:

• Английский, немецкий, французский, испанский, русский, китайский, венгерский, итальянский, португальский и японский

Срок службы аккумуляторной батареи:

• 7 часов

Стандарты:

• EN 12668-1
• ГОСТ 55724
• ГОСТ 14782
