Ультразвуковой дефектоскоп Proceq Flaw Detector 100 PA 16:64 в Кургане

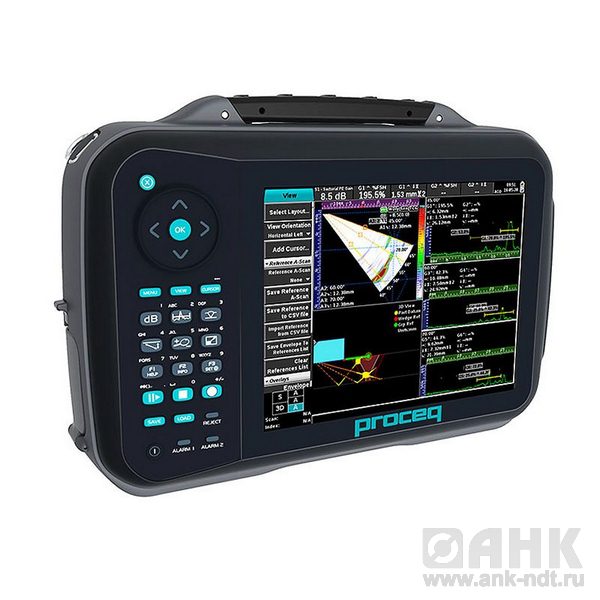

Современные ультразвуковые дефектоскопы и толщиномеры Proceq — это интуитивные измерительные решения для обеспечения целостности деталей. Дефектоскоп Proceq Flaw Detector 100 — это универсальный высокотехнологичный ультразвуковой инспекционный прибор. Базовая модель для ультразвуковой дефектоскопии (UT) может быть в любой момент модернизирована до работы с дифракционно-временным методом (TOFD) и режимом фазированной дифракционной решетки (PA). Zonotip с ударопрочным корпусом и быстрым процессором обеспечивает надежное измерение толщины материалов, в т. ч. ферромагнитных и неферромагнитных металлов, полимеров, композиционных материалов, стекла, керамики и эпоксидных смол.

Описание

Модернизация до Proceq Flaw Detector 100 PA 16:64 обеспечивает вашим настройкам еще большую гибкость. Дополнительное мультиплексирование обеспечивает преимущества при выполнении L-сканов для построения кары распределения коррозии, а также при оценке целостности крупных композитных панелей.

Преимущества

• Совместимость с любым 64-элементным датчиком фазированной дифракционной решетки
• Простое конфигурирование за 30 секунд
• C-сканы можно отображать в значениях амплитуды либо глубины. С совмещенными C-сканами данные отображаются для всех контрольных проходов в одном режиме отображения

Области применения

• Сварные швы трубопроводов
• Инспекция деталей широкого применения
• Сложные геометрические формы
• Литые и кованые детали
• Разделение слоев деталей из композиционных материалов для самолетов
• Инспекция с картированием коррозии
• Толщина материалов
• Инспекция под покрытиями

Технические характеристики

Конфигурация:

• 16:64 канала

Разъем преобразователя:

• UT/TOFD: Разъем Lemo 1 и BNC-разъем PA: I-PEX

Модулирующее напряжение:

• UT/TOFD: от -100 до -450 В (шагами по 10 В) PA: от -25 до -75 В (шагами по 5 В)

 PRF:

• UT/TOFD: 1 – 1500 Гц PA: 1 – 5000 Гц

Диапазон усиления:

• UT/TOFD: 100 дБ (шаги 0,1 дБ) PA: 76 дБ (шаги 0,1 дБ)

Диапазон частот:

• UT/TOFD: 200 кГц – 22 МГц PA: 200 кГц – 14 МГц

Дисплей:

• TFT 8.4″

Выделение сигнала из шума:

• Цифровые фильтры, сглаживание, построение контура, отбраковка

Архитектура:

• 16 активных каналов, мультиплексированных более 64

Частота оцифровки:

• 65 МГц

Фокальные длины:

• 128

Макс. длина A-скана:

• 4096

Поддерживаемые сканы:

• S-скан и L-скан

Число сканирований:

• 1 (до 3 извлеченных A-сканов)

Число макетов:

• 35

Измерения:

• Длина пути, глубина, расстояние до поверхности, DAC, AWS, DGS

Размер файла:

• До 3 Гбайт

Создание отчетов:

• Индивидуализируемый pdf-отчет, снимок экрана в PNG, опция выходного файла в формате CSV

Кодер:

• 1 или 2 канала (квадратурный вход)

Языки:

• Английский, немецкий, французский, испанский, русский, китайский, венгерский, итальянский, португальский и японский

Срок службы аккумуляторной батареи:

• 6 часов

Стандарты:

• EN 12668-1
• ISO 18563-1
• ГОСТ 14782
• ГОСТ 55724
