Описание стандартных образцов КМД 2-0
Целевое назначение стандартных образцов КМД2-0 в том, чтобы измерять параметры, свойственные ультразвуковым импульсным дефектоскопам. К таковым параметрам относится, в первую очередь, предельно допустимая погрешность при измерениях координат и чувствительность. Процедура контроля при этом соответствует ГОСТ 23667-85.
Стандартные образцы принимают на себя опорный сигнал от отражателей цилиндрической формы.

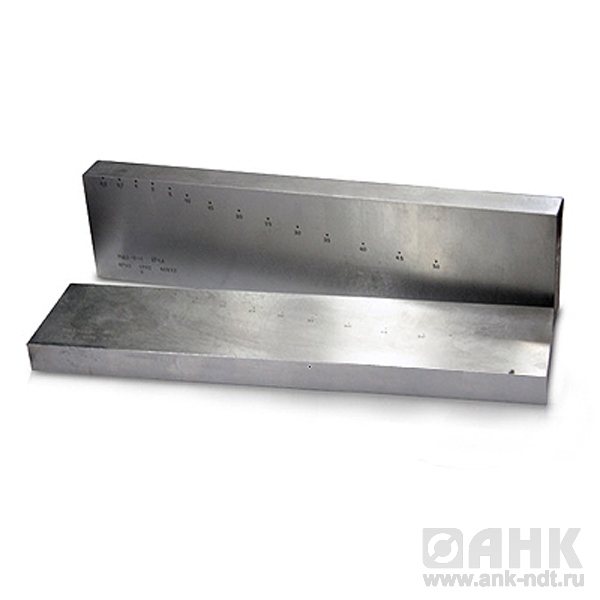

В основе стандартных образцов КМД2-0 лежит плита стали 40Х13 – прямоугольный параллелепипед, боковые стенки которого имеют отверстия, выполняющие роль сквозных отверстий.
Стандартные образцы КМД2-0 рассчитаны на работу с дефектоскопами, которые имеют наклонные пьезоэлектрические преобразователи и частоту в диапазоне от 1 до 10 МГц. К определяемым параметрам относятся:
- «мертвая зона»;
- диапазон чувствительности;
- дальность зоны контроля;
- степень отклонения условной чувствительности от номинальной.
Комплект состоит из двух образцов, каждый из которых имеет свою толщину и диаметр.
Технические характеристики
| Параметры | МД2-0-1 | МД2-0-2 |
| Залегание на глубине | 0,5−50 мм | |
| Динамический диапазон продольных УЗ-колебаний | 1,0 дБ (максимум), Δ = ±0,3 дБ | |
| Частота | 10,0 мГц | |
| Скорость прохождения продольных УЗ-колебаний | 6030 м/с, Δ = ± 30 м/с | |
| Цилиндрический отражатель имеет диаметр | 1,6 мм | 1,0 мм |
| Глубина залегания отражателя, мм | Расстояние до отражателя по направлению оси ОХ, мм | |
| Для образца МД2-0-1 | Для образца МД2-0-2 | |
| 0,5 0,7 1 2 5 10 15 20 25 30 35 40 45 50 | 19,2 34,2 49,2 64,2 79,2 94,2 114,2 139,2 164,2 189,2 214,2 244,2 274,2 304,2 | 19,5 34,5 49,5 64,5 79,5 94,5 114,5 139,5 164,5 189,5 214,5 244,5 274,5 304,5 |
