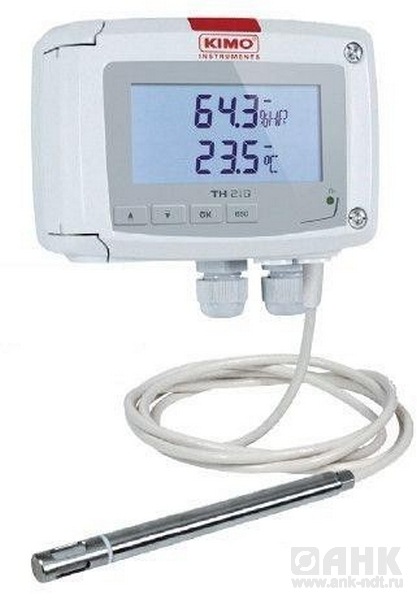

Описание TH210-HNSP — датчика влажности и температуры
Датчик влажности и температуры TH210-HNSP применяется для измерения температуры и влажности окружающей среды.
Основные свойства датчика влажности и температуры TH210-HNSP
- Конфигурируемые диапазоны измерений от 5 до 95% отн. влажн. и температуры от -40 до +50 °С
- Функции: относительная и абсолютная влажность, точка росы, сухая и влажная температура, энтальпия
- Зонд из поликарбоната
- 4-проводной аналоговый выход 0 - 5/10 В или 0/4 - 20 мА
- Источник питания напряжением 115 В перем.тока или 230 В перем. тока ±10%, 50-60 Гц
- Индикатор тенденции
- Корпус из пластика ABSV0, степень защиты МР 65, без дисплея
- Установка с помощью системы «1/4 оборота» с настенной пластиной
Технические характеристики датчика влажности и температуры TH210-HNSP
|
Характеристики корпуса
|
|
|
Материал
|
Пластик ABS V0 согласно UL94
|
|
Степень защиты
|
IP65
|
|
Дисплей
|
Нет
|
|
Высота символов значения
|
10 мм, единицы измерения: 5 мм
|
|
Кабельное уплотнение
|
С диаметром не более 8 мм
|
|
Масса
|
320 г
|
|
Функции
|
|
|
Датчики класса 210 имеют 2 аналоговых выхода, которые соответствуют обоим отображаемым параметрам. Можно активировать один или два выхода и задать для каждого выхода либо относительную влажность, либо температуру.
|
|
|
Абсолютная влажность
|
От 2 до 30 000 г/кг; единицы измерения: 1 г/кг
|
|
Точка росы
|
От -60 до +100 °Ctd; единицы измерения: 0,1 °Ctd / 0,1 °Ftd
|
|
Сухая температура
|
От -20 до+102 °С; единицы измерения: 0,1°C / 0,1°F
|
|
Энтальпия
|
От 0 до 15 000 кДж/кг; единицы измерения: 0,1 кДж/кг
|
|
*Диапазон настройки относительной влажности выхода 1 по умолчанию в гигрометрии составляет от 0 до 100%, а диапазон настройки температуры выхода 2 по умолчанию - от 0 до 50 °С.
|
|
|
Технические характеристики, измерение влажности
|
|
|
Диапазон измерения
|
От 5 до 95% отн. влажн.
|
|
Единицы измерения
|
% отн. влажн.
|
|
Погрешность* (Повторяемость, линейность, гистерезис)
|
±1,5% отн. влажн. (если 15 °C < T < 25 °C)
|
|
Смещение, связанное с температурой
|
±0,04 x (T -20)% отн.влажн. (если T <15 °C или T >25°C)
|
|
Разрешение
|
0,1% отн. влажн.
|
|
Неточность заводской калибровки
|
±0,88% отн. влажн.
|
|
Время отклика
|
<10 секунд (от 10 до 80% отн.влажн, V^ = 2 м/с)
|
|
Тип датчика
|
Емкостной
|
|
Окружающая среда
|
Воздух и нейтральные газы
|
|
* Все указанные в данном техническом паспорте величины погрешности были получены в лабораторных условиях и гарантированы для измерений, проводимых в таких же условиях, или для измерений, проводимых с требуемой компенсацией.
В соответствии с документами NFX15-113 и Charter2000/2001 HYGROMETERS, GAL (Гарантированный Предел Погрешности), который может быть рассчитан с коэффициентом запаса относительной влажности 2, составляет ±2,58% при температуре от 18 до 28°в диапазоне измерений относительной влажности от 3 до 98%. Смещение датчика составляет менее 1% отн. влажности/год. |
|
|
Технические характеристики
|
|
|
Источник питания
|
115 В перем.тока или 230 В перем. тока ±10%, 50-60 Гц
|
|
Выход
|
2 x 4 - 20 мА или 2 x 0 - 20 мА, или 2 x 0 - 5 В, или 2 x 0 - 10 В (4 провода)
Максимальная нагрузка: 500 Ом (4 - 20 мА) Минимальная нагрузка: 1 кОм (0 - 5/10 В) |
|
Гальваническая развязка
|
Входы и выходы (модели 115В/230 В перем. тока)
|
|
Потребляемая мощность
|
5 ВА
|
|
Электромагнитная совместимость
|
EN61326
|
|
Электрическое соединение
|
Винтовая клеммная колодка для кабеля с сечением от 0.05 до 2.5 мм2
|
|
Связь с ПК
|
Кабель типа mini-Din с разъемом USB от компании Kimo
|
|
Окружающая среда
|
Воздух и нейтральные газы
|
|
Условия эксплуатации
|
Воздух и нейтральные газы
|
|
Рабочая температура
|
От 0 до +50°С
|
|
Температура хранения
|
От -10 до +70°С
|
|
Технические характеристики, измерение температуры
|
|
|
Диапазон измерения
|
Негерметичная модель: от 0 до +50 °С
|
|
Единицы измерения
|
°C / °F
|
|
Погрешность*
|
±0,3% от показаний ±0,25 °С
|
|
Время отклика
|
Т90 = 0,9 секунды при V воздуха = 1 м/с
|
|
Разрешение
|
0,1°C / 0,1 °F
|
|
Тип датчика
|
Pt100 1/3 в соответствии со стандартом DIN IEC751
|
|
Окружающая среда
|
Воздух и нейтральные газы
|
|
*Все указанные в данном техническом паспорте величины погрешности были получены в лабораторных условиях и гарантированы для измерений, проводимых в таких же условиях, или для измерений, проводимых с требуемой компенсацией.
|
|
|
Технические характеристики зонда, зонд из белого поликарбоната
|
|
|
Диапазон измерения
|
от -20 до +80 °С
|
|
Длина стандартного зонда
|
100 мм
|
|
Кабель
|
Силиконовый кабель диаметра 4,8 мм, длина 2 м (другие по запросу)
|
|
Зонды из поликарбоната поставляются в комплекте с защитным проточным наконечником, изготовленным из поликарбоната и с фильтром из нержавеющей стали 25 мк (справ. № EPP2).
|
|
|
Тип наконечника
|
|
|
Номер элемента
|
EPP2
|
|
Материал наконечника
|
ПК (белый поликарбонат)
|
|
Материал фильтра
|
Нерж. сталь
|
|
Тип фильтра
|
Сетчатый
|
|
Максимальный размер частиц
|
25 мк
|
|
Максимальная скорость потока воздуха
|
25 м/с
|
|
Максимальная температура
|
120 °С
|
|
Максимальная относительная влажность
|
95%
|
|
Длина
|
30 мм
|
|
Применение
|
Система вентиляции, отопления и кондиционирования воздуха (HVAC)
|
|
Промышленность
|
|
|
Фармацевтические заводы / Микроэлектроника
|
|
|
Наконечник защищает от внешнего воздействия со стороны агрессивных сред
|
Капли воды
|
