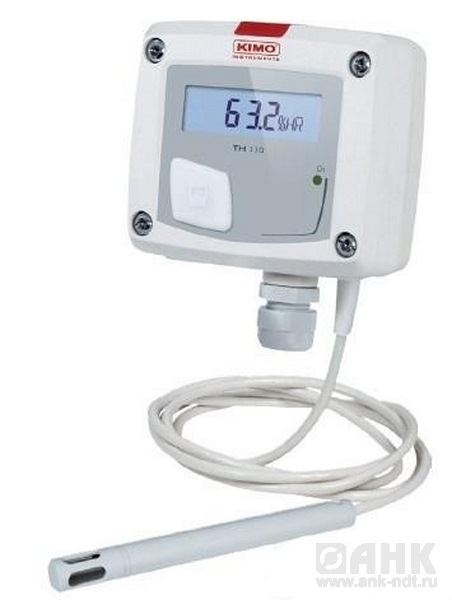

Описание TH110-AND — датчика влажности и температуры
Датчик влажности и температуры TH110-AND применяется для измерения влажности и температуры окружающей среды.
Основные свойства датчика влажности и температуры TH110-AND
- диапазон измерения: относительная влажность от 5 до 95%; от -20 до +80 °C (модель выносного типа);
- активный выход 0-10 В, напряжение питания 24 В пост./перем. тока (3- или 4-проводное подключение);
- корпус пластиковый ABS V0 со степенью защиты IP65 (модель выносного типа), без дисплея;
- поочередное отображение значения влажности и температуры;
- простая система монтажа методом «1/4 оборота» с настенной панелью;
- корпус с упрощенной системой монтажа.
Технические характеристики датчика влажности и температуры TH110-AND
|
Параметр
|
Значение
|
|
Канал измерения температуры
|
|
|
Единицы измерения
|
°C,°F
|
|
Диапазон измерения
|
Модель выносного типа: от -20 до 80°С
|
|
Погрешность**
|
NTC (с отрицательным температурным коэффициентом):
±0,3°С (от -40°С до 70 °С); ±0,5°С снаружи |
|
Тип датчика
|
Модель выносного типа: NTC
|
|
Быстродействие
|
1/e (63%) 5 с
|
|
Разрешение
|
0,1°C
|
|
Рабочая среда
|
Воздух и нейтральный газ
|
|
Канал измерения влажности
|
|
|
Диапазон измерения
|
От 5 до 95% отн. вл.
|
|
Погрешность**
|
±1,5% отн.вл. (при 15 °С < T < 25 °С) - модель выносного типа
|
|
Дрейф в зависимости от температуры
|
±0,04x 0"-20)% отн. вл. (при 15°С< T < 25 °С)
|
|
Единицы измерения
|
% отн. вл.
|
|
Быстродействие
|
1/e (63%) 4 с
|
|
Тип датчика
|
Модель выносного типа: NTC
|
|
Разрешение
|
0,1% отн. влажн.
|
|
Отклонение заводской настройки
|
±0,88% отн. вл.
|
|
Рабочая среда
|
Воздух и нейтральные газы
|
|
** Все указанные в данном техническом паспорте величины погрешности были получены в лабораторных условиях и гарантированы для измерений, проводимыхвтаких же условиях, илидляизмерений, проводимых с применением компенсации.
|
|
|
Диапазон рабочих температур
|
От 0 до + 50 °С
|
|
Температура хранения
|
От-10 до +70°C
|
|
Материал
|
Пластик ABS V0 согласно UL94
|
|
Степень защиты
|
1Р65 (модель выносного типа)
|
|
Дисплей
|
Нет
|
|
Высота символов значения
|
10 мм единицы измерения: 5 мм
|
|
Масса
|
135г (модель выносного типа)
|
|
Кабель выносного датчика
|
Длина 2 м, диаметр 4,8 мм в силиконовой изоляции
|
|
Выход/источник питания
|
- активный выход 0-10 В, напряжение питания 24 В пост./перем. тока (3- или 4-проводное подключение);
- максимальная нагрузка: 500Ом (4-20 мА); - минимальная нагрузка: 1 кОм (0-10 В) |
|
Потребляемая мощность
|
2 ВА (0-10 В)
|
|
Электромагнитная совместимость
|
EN61326
|
|
Электрическое соединение
|
Колодка с винтовыми клеммами для проводов с сечением от 0.05 до 2.5 мм2
|
|
Связь с ПК
|
Кабель типа mini-Din с разъемом USB от компании Kimo
|
|
Рабочая среда
|
Воздух и нейтральные газы
|
|
Рабочая температура корпуса
|
От 0 до +50°С
|
|
Рабочая температура датчика
|
От -20 до +80°С
|
|
Температура хранения
|
От -10 до +70°С
|
