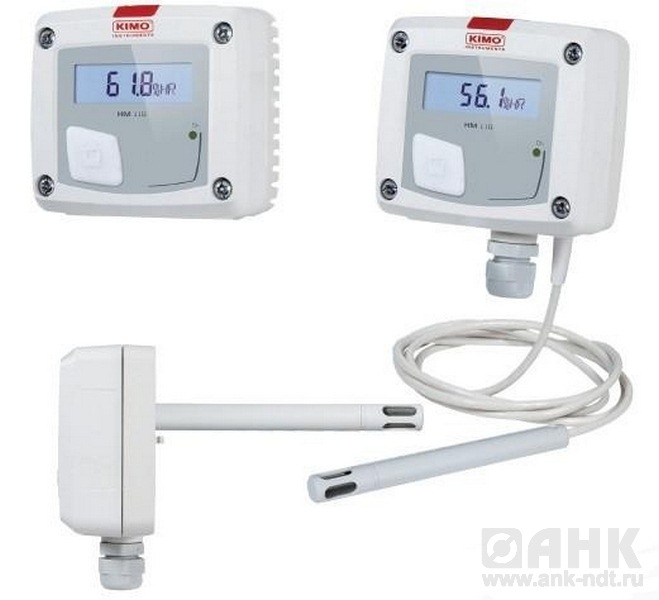

Описание HM110-POD — датчика влажности
Датчик влажности HM110-POD применяется для измерения влажности окружающей среды.
Основные свойства датчика влажности HM110-POD
- Диапазон измерения относительной влажности от 5 до 95%
- Пассивный выход 4-20 мА, напряжение питания от 16 до 30 В пост. тока (2-проводное подключение)
- Корпус пластиковый ABS V0 со степенью защиты IP65, с дисплеем
- Простая система монтажа методом «1/4 оборота» с настенной панелью
- Корпус с упрощенной системой монтажа
Технические характеристики датчика влажности HM110-POD
|
Параметр
|
Значение
|
|
Диапазон измерения
|
От 5 до 95% отн. вл.
|
|
Погрешность**
|
±1,5% отн. вл. (при 15 °C < T < 25 °C)
|
|
Дрейф в зависимости от температуры
|
±0,04 x (T-20) % отн. вл. (при 15 °C < T < 25 °C)
|
|
Единицы измерения
|
% отн. вл.
|
|
Быстродействие
|
1/e (63%) 4 с
|
|
Тип датчика
|
Емкостного типа - в выносных моделях
|
|
Разрешение
|
0,1% отн. влажн.
|
|
Рабочая среда
|
Воздух и нейтральные газы
|
|
Отклонение заводской настройки
|
0,88% отн. влажн.
|
|
Материал
|
Пластик ABS V0 согласно UL94
|
|
Степень защиты
|
IP65 (модели выносного типа)
|
|
Дисплей
|
10-разрядный ЖК-дисплей Размеры: 50 x 17 мм
|
|
Высота символов значения
|
10 мм единицы измерения: 5 мм
|
|
Кабельный сальник
|
Модели для монтажа в воздуховод
|
|
Масса
|
135 г (модели выносного типа)
|
|
Кабель выносного датчика
|
Длина 2 м, диаметр 4,8 мм в силиконовой изоляции. Источник питания/выход
|
|
Выход/источник питания
|
- Пассивный выход 4-20 мА (источник питания 16/30 В пост. тока), 2-проводное подключение;
- максимальная нагрузка: 500Ом (4-20 мА); - минимальная нагрузка: 1 кОм (0-10 В) |
|
Потребляемая мощность
|
Макс. 22 мA (4-20 мA)
|
|
Электромагнитная совместимость
|
EN61326
|
|
Электрическое соединение
|
Колодка с винтовыми клеммами для проводов с сечением от 0.05 до 2.5 мм2
|
|
Связь с ПК
|
Кабель типа mini-Din с разъемом USB от компании Kimo
|
|
Рабочая температура корпуса
|
От 0 до +50°С
|
|
Рабочая температура датчика
|
От -20 до +80°С
|
|
Температура хранения
|
От -10 до +70°С
|
