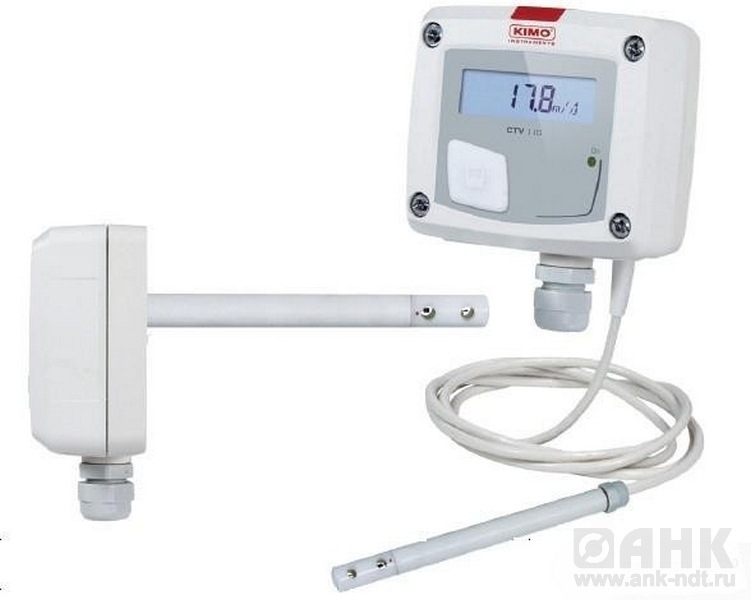

Описание CTV110-VOD300 — датчика температуры и скорости воздушного потока
Датчик температуры и скорости воздушного потока CTV110-VOD300 применяется для измерения температуры и скорости воздушного потока окружающей среды.
Основные свойства датчика температуры и скорости воздушного потока CTV110-VOD300
- диапазон измерения от 0 до 30 м/с и от 0 до 50°C;
- активный выход 0-10 В (3- или 4-проводное подключение);
- корпус из пластика ABS V0 со степенью защиты IP65 с дисплеем;
- поочередное отображение значений скорости воздушного потока и температуры;
- простая система монтажа методом "1/4 оборота" и настенная память;
- корпус с упрощенной системой монтажа.
Технические характеристики датчика температуры и скорости воздушного потока CTV110-VOD300
|
Параметр
|
Значение
|
|
Канал измерения температуры
|
|
|
Единицы измерения
|
°C,°F
|
|
Диапазон измерения
|
От 0 до 50 °C (предусмотрена возможность настройки выходного сигнала в диапазонах: от-20 до+80 °C)
|
|
Погрешность*
|
±0,3% от показаний ±0,25 °C
|
|
Быстродействие
|
1/e (63%) 5 с
|
|
Тип датчика
|
Pt100 1/3 DIN
|
|
Разрешение
|
0,1°C
|
|
Рабочая среда
|
Воздух и нейтральный газ
|
|
Канал измерения скорости воздушного потока
|
|
|
Параметры выхода
|
От 0 до 5 м/с,от 0 до 10м/с, от 0 до 15 м/с, от 0 до 20м/с и от 0 до 30 м/с
|
|
Погрешность*
|
От 0 до 3 м/с: ±3% от показаний ±0,05м/с; от 3 до 30 м/с: ±3% от показаний ±0,2 м/с
|
|
Единицы измерений
|
м/с и фут/мин
|
|
Быстродействие
|
1/e (63%) 2 с
|
|
Разрешение
|
От 0 до 3 м/с: 0,01м/с; от 3 до 30 м/с: 0,1 м/с
|
|
Рабочая среда
|
Воздух и нейтральные газы
|
|
Монтаж
|
Выносного типа, длина зонда 300 мм
|
|
Материал
|
Пластик ABS V0 согласно UL94
|
|
Степень защиты
|
IP65
|
|
Дисплей
|
10-разрядный ЖК-дисплей Размеры: 50 x 17 мм
|
|
Поочередное отображение значений
|
Скорости воздушного потока и температуры
|
|
Высота символов значения
|
10 мм единицы измерения: 5 мм
|
|
Кабельный ввод для кабелей
|
С диаметром не более 8 мм
|
|
Масса
|
164 г
|
|
Кабель выносного датчика
|
Длина 2 м, диаметр 4,8 мм в силиконовой изоляции
|
|
Выход/источник питания
|
- Активный 0-10 В, 3- или 4-проводное подключение;
- максимальная нагрузка: 500Ом (4-20 мА); - минимальная нагрузка: 1 кОм (0-10 В) |
|
Потребляемая мощность
|
Минимальная нагрузка:1 кОм (0-10 В) 40 мА (0-10 В)
|
|
Электромагнитная совместимость
|
EN61326
|
|
Электрическое соединение
|
Колодка с винтовыми клеммами для проводов с сечением от 0.05 до 2.5 мм2
|
|
Связь с ПК
|
Кабель типа mini-Din с разъемом USB от компании Kimo
|
|
Рабочая температура
|
От 0 до +50°С
|
|
Температура хранения
|
От -10 до +70°С
|
