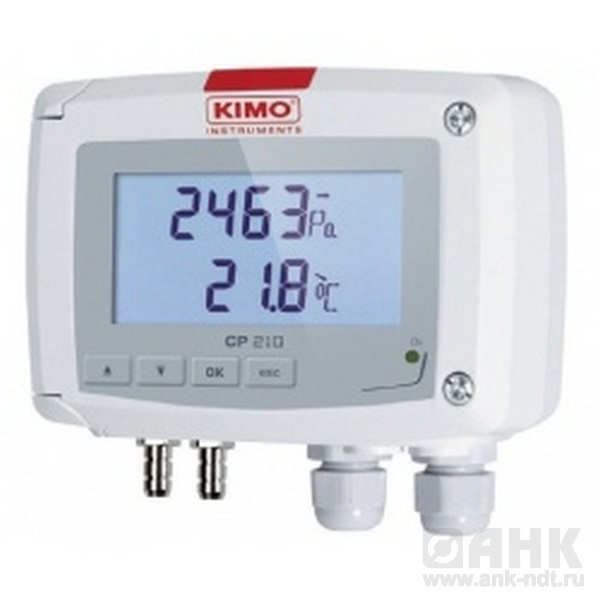

Описание CP212-BN — датчика температуры и дифференциального давления
Датчик температуры и дифференциального давления CP212-BN применяется для измерения температуры и дифференциального давления.
Основные свойства датчика температуры и дифференциального давления CP212-BN
- Диапазон измерений от -1000 до +1000 Па (с электромагнитным клапаном)
- Вход зонда Pt100 подключен к клеммной колодке для измерения температуры, диапазон измерений от -100 до +400° C (зонды как дополнительная опция)
- Конфигурируемые промежуточные диапазоны измерений
- 4-проводной аналоговый выход 05/10В или 0/4 - 20 мА
- Источник питания напряжением 24 В перем./пост. тока
- Индикатор тенденции
- Корпус из пластика ABSV0, степень защиты IP 65, без дисплея
- Установка с помощью системы “1/4 оборота” с настенной пластиной
- Электромагнитный клапан для автокалибровки
Технические характеристики датчика температуры и дифференциального давления CP212-BN
|
Параметр
|
Значение
|
|
Характеристики корпуса
|
|
|
Материал
|
Пластик ABS V0 согласно UL94
|
|
Степень защиты
|
IP65
|
|
Подключение
|
Ребристые разъемы диаметром 6,2 мм
|
|
Сквозные соединения
|
для кабеля максимальным диаметром 6 мм
|
|
Кабельное уплотнение
|
С диаметром не более 8 мм
|
|
Масса
|
320 г
|
|
Технические характеристики, измерение давления
|
|
|
Диапазон измерения
|
От -1000 до +1000 Па (с электромагнитным клапаном)
|
|
Единицы измерения
|
Па, ммН20, мбар, дюйм водяного столба, ммрт. ст., даПа, кПа, гПа
|
|
Погрешность*
|
±0,5% от показаний ±2 Па
|
|
Время отклика
|
1/е (63%) 0,3с
|
|
Разрешение
|
1 Па; 0,1 мм H2O; 0,01 мбар; 0,01 дюйм водяного столба; 0,01 мм рт. ст.; 0,1 даПа, 0,001 кПа; 0,01 гПа
|
|
Допустимое избыточное давление
|
21 000 Па
|
|
*Все указанные в данном техническом паспорте величины погрешности были получены в лабораторных условиях и гарантированы для измерений, проводимых в таких же условиях, или для измерений, проводимых с требуемой компенсацией.
|
|
|
Технические характеристики
|
|
|
Источник питания
|
24 В перем./пост. тока ±10%
|
|
Выход
|
2 x 4 - 20 мА или 2 x 0 - 20 мА, или 2 x 0 - 5 В, или 2 x 0 - 10 В (4 провода)
Максимальная нагрузка: 500 Ом (0/4 - 20 мА) Минимальная нагрузка: 1 кОм (0 - 5/10 В) |
|
Гальваническая развязка
|
Выходы (модели 24 В перем./пост. тока)
|
|
Потребляемая мощность
|
5 ВА
|
|
Электромагнитная совместимость
|
EN61326
|
|
Электрическое соединение
|
Винтовая клеммная колодка для кабеля с сечением до 2.5 мм2
|
|
Связь с ПК
|
Кабель типа mini-Din с разъемом USB от компании Kimo
|
|
Окружающая среда
|
Воздух и нейтральные газы
|
|
Условия эксплуатации
|
Воздух и нейтральные газы
|
|
Рабочая температура
|
От 0 до +50°С
|
|
Температура хранения
|
От -10 до +70°С
|
|
Автоматическая установка на ноль
|
Автоматически посредством электромагнитного клапана
|
|
Конфигурируемый промежуточные диапазоны и диапазоны с нулем по середине шкалы
|
|
|
Диапазон давления
|
-1000/+1000 Па
|
|
Диапазон скорости воздуха*
|
от 3 до 30 м/с
|
