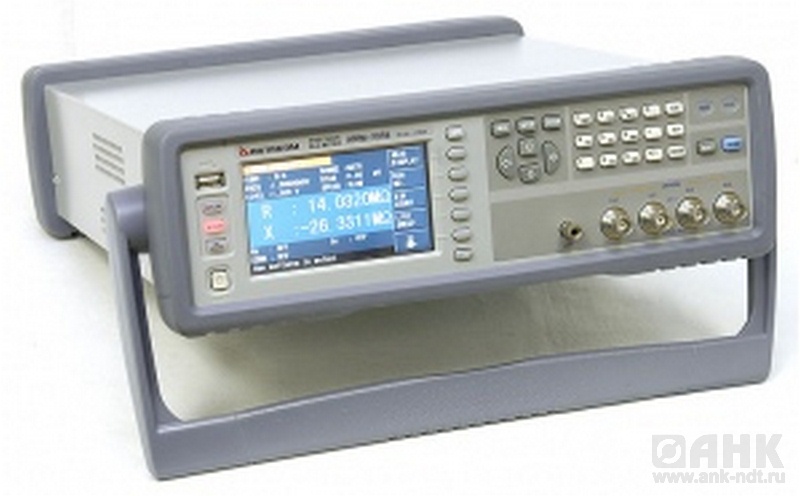

Описание АММ-3058 анализатора компонентов
Доставка во все регионы РФ
Краткие технические характеристики АММ-3058:
Цифровой RLC -метр .
Тестовая частота 20 Гц...1 МГц.
Базовая погрешность 0,05%. Скорость измерения 13 изм/сек.. Емкость (C) 0,00001пФ-10Ф, индуктивность (L) 0,00001мкГн-100кГн, сопротивление (Z, R, X, DCR) 0,00001Ом-100МОм, проводимость (Y, G, B) 0,00001мкСм-100См, добротности (Q) 0,00001-99999,9, тангенса угла потерь (D) 0,00001-10, фазовый угол, отклонение%. Посл. и параллельная схема замещения. Автомат. контроль уровня сигнала (V/I). Внутренний источник смещения (0V...±5V / 0mA...±50mA). Возможность подключения внешнего источника смещения (до 120 А). Свипирование по 10 точкам. Выбор внутр.импеданса (AC): 30 Ом, 50 Ом, 100 Ом.
Функция проверки трансформаторов. Компаратор. Внутр. память -100 установок.
Сохранение на USB.
Интерфейсы RS232C, USB, LAN, HANDLER, GPIB (опция), DCI(опция). ЖК-дисплей 4,3 TFT. Габариты 280х88х370мм, масса 5 кг
Подробные технические характеристики:
| Прецизионный LCR-метр обладающий высокой точностью измерения (0,05%) и функциональностью, позволяет проводить измерения на высокой тестовой частоте. Имеет небольшие габаритные размеры и вес. Два измеренных параметра и служебная информация отображается на цветном 4,3" ЖК дисплее. Приборы имеют встроенную функцию проверки трансформаторов, встроенный компаратор, возможность работы по списку и широкие возможности по подключению к ПК.
| Характеристика | Значение | | Измеряемые (тестируемые) параметры | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc | | Базовая точность измерения LCR параметров | 0,05% | | Частотные характеристики
тестового сигнала | Тестовая частота | 20 Гц...1 МГц | | Наилучшее разрешение | 10 мГц
Отображение 4 разряда | | Точность установки | 0,01% | | AC уровень | Напряжение тестового сигнала | 10 мВ...2 Вскз | | Наилучшее разрешение | 100 мкВ
Отображение 3 разряда | | Точность установки | 10%Uуст + 2 мВ (ALC ON)
6%Uуст + 2 мВ (ALC OFF) | | Ток тестового сигнала | 100 мкА...20 мА | | Наилучшее разрешение | 1 мкА
Отображение 3 разряда | | Ток тестового сигнала | 10%Iуст + 20 мкА (ALC ON)
6%Iуст + 20 мкА (ALC OFF) | | Источник смещения DC | Напряжение / ток | 0 В ...±5 В / 0 мА ...±50 мА | | Разрешение | 0,5 мВ / 5 мкА | | Точность установки | 1%Uуст + 5 мВ | | ISO ON | используется при тестировании
индуктивности и трансформаторов | | Выходной импеданс АС | ISO ON | 100 Ом | | ISO OFF | 30 Ом, 50 Ом, 100 Ом выбираемый | | Выходной импеданс DCR | 30 Ом, 50 Ом, 100 Ом выбираемый | | Тестируемые параметры трансформаторов | DCR1 (первичная обмотка), DCR 2 (вторичная обмотка), M (взаимная индуктивность), N, 1/N, фаза, Lk (индуктивность утечки), C (емкость первичной и вторичной обмоток), баланс | | Время измерения (без учета времени изменения значения на дисплее) | Быстрое: 13 мс
Среднее: 67 мс
Медленное: 187 мс | | Диапазон измерения LCR параметров | |Z|, X, R, DCR | 0,00001 Ом...99,9999 МОм | | |Y|, B, G | 0,00001 мкСм..99,9999 См | | C | 0,00001 пФ...9,99999 Ф | | L | 0,00001 мкГн...99,9999 кГн | | D | 0,00001...9,99999 | | Q | 0,00001...99999,9 | | θ (град) | -179,999°...179,999° | | θ (рад) | -3,14159...3,14159 | | Δ% | -999,999%...999,999% | | Базовая точность измерения LCR параметров | 0,05% | | Схема замещения | последовательная, параллельная | | Выбор диапазона | Ручной, автоматический | | Режим запуска | Внутренний, ручной, внешний, по шине | | Усреднение | 1...255 | | Калибровка | Открытая, закрытая, на нагрузке.
Уровень сигнала 0,3 Вскз...1 Вскз | | Математические операции | |
