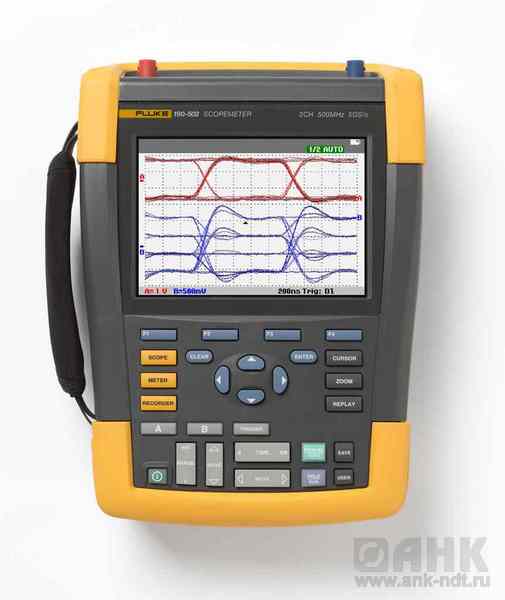

Описание осциллографа Fluke 190-204
- рехмерное тестирование промышленных систем
- Одновременное исследование входных сигналов, выходных сигналов в цепях обратной связи и защитных блокировок поможет устранить множество различных проблем, включая следующие:
- Перегрузка цепей по напряжению или току
- Измерения задержек при устранении проблем с синхронизацией
- Несоответствие понижающих схем или входного сопротивления
- Флуктуации и дрейф сигнала
Тестирование трехфазных цепей ЧРП, инверторов и преобразователей
- Проверка гармоник, переходных процессов и нагрузки во входных силовых цепях
- Поиск неисправностей IGBT и фильтров инверторов.
- [S][37]Проверка выходного сигнала ШИМ на наличие отражений, переходных процессов и несимметрии напряжений.
Технические характеристкки осциллографа Fluke 190-204
| Параметр | Значение |
| Характеристики осциллографа | |
| Частотный диапазон | 100 МГц |
| Количество каналов | 2 канала |
| Скорость выборки реального времени | 1,25 Гвыб/с |
| Входы | 4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ |
| Независимые «плавающие» изолированные входы | До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей |
| Диапазон временной шкалы | 5 нс — 2 мин/дел (модели 190-10X, 100 МГц) |
| Чувствительность входов | 2 мВ — 100 В/дел |
| Режимы синхронизации | Connect-and-View™, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл |
| Источник синхронизации | Любой входной канал осциллографа или внешний источник через вход мультиметра в двухканальных моделях 190-XX2 |
| Регистрация выбросов | 8 нс |
| Измерения осциллограмм | Курсор: 7 Автоматические: 30 |
| Максимальная длина записи | Режим ScopeRecord: 30 000 точек Режим осциллографа: 10 000 точек на входной канал |
| Послесвечение | Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы |
| Сравнение осциллограмм | Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия |
| Характеристики цифрового мультиметра | |
| Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа) | 4-мм разъемы типа «банан», полностью изолированные от входов и заземления осциллографа |
| Максимальное разрешение: | 5 000 отсчетов |
| Режимы измерений: | Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура °C или °F (с дополнительно приобретаемым преобразователем) |
| Память | Внутренняя память 2 каналов: Экран + настройки: 30 Запись: 10 |
| Дисплей | цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением |
| Условия хранения и эксплуатации | |
| Рабочая температура | от 0 до 40 °C (с аккумулятором) от 0 до 50 °C (без аккумулятора) |
| Температура хранения | от –20 до 60 °C |
| Рабочая высота | До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В |
| Характеристики безопасности | |
| Электробезопасность | 1000 В КАТ. III/600 В КАТ. IV (EN61010-1) |
| Общие данные | |
| Размер | 270x190x70 мм |
| Масса | 2,2 кг |
| Литий-ионный аккумулятор | В комплект входит аккумулятор BP290 2 400 мА∙ч (до 4 часов работы). До 8 часов работы от дополнительно приобретаемого аккумулятора BP291 |
