Описание источника питания АКИП-1135А-12,5-240
- 2 линейки (26 моделей): выходное напряжение до 600 В, выходной ток до 400 А, макс. мощность до 3000 Вт
- Режим стабилизации тока (СС) и напряжения (CV)
- Защита от перенапряжения, перегрузки по току, защита от перегрева и переполюсовки
- Встроенный источник звукового предупреждения, память настроек (профиль перед выключением)
- Управление с передней панели и удаленное
- Программируемый цифровой интерфейс
- Режим объединения источников: параллельно (до 5-ти), последовательно (до 2-х)
- Одновременная индикация режимов работы и выходных параметров
- СДИ-дисплей: 4 разряда (АКИП-1135), 5 разрядов (АКИП-1135А)
- Интерфейсы ДУ: RS-485, GPIB (для АКИП-1135 опция), аналоговый вход (программирование и мониторинг)
- Высокий КПД, высокая стабильность, малый дрейф
- Активный корректор коэффициента мощности
- Универсальное питание: ~ 190-240 В, частота 50/60 Гц
- Исполнение корпуса 2U, встраиваемый в стойку 19?

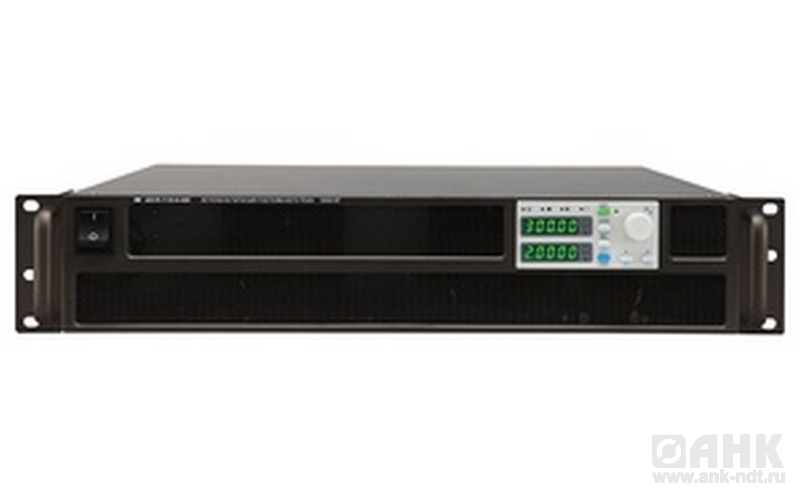

АКИП-1135А-12,5-240 – лабораторный программируемый импульсный источник питания постоянного тока мощностью до 3000 Вт
- 2 линейки (26 моделей): выходное напряжение до 600 В, выходной ток до 400 А, макс. мощность до 3000 Вт
- Режим стабилизации тока (СС) и напряжения (CV)
- Защита от перенапряжения, перегрузки по току, защита от перегрева и переполюсовки
- Встроенный источник звукового предупреждения, память настроек (профиль перед выключением)
- Управление с передней панели и удаленное
- Программируемый цифровой интерфейс
- Режим объединения источников: параллельно (до 5-ти), последовательно (до 2-х)
- Одновременная индикация режимов работы и выходных параметров
- СДИ-дисплей: 5 разрядов
- Интерфейсы ДУ: RS-485, GPIB, аналоговый вход (программирование и мониторинг)
- Высокий КПД, высокая стабильность, малый дрейф
- Активный корректор коэффициента мощности
- Универсальное питание: ~ 190-240 В, частота 50/60 Гц
- Исполнение корпуса 2U, встраиваемый в стойку 19’’
Технические характеристики источника питания АКИП-1135А-12,5-240
| Диапазоны измерений | |
| Выходное напряжение | 12,5 В |
| Выходной ток | 240 А |
| Установка выходных параметров | |
| Дискретность установки | 0,002% от полной шкалы |
| Погрешность установки | Напряжение: ± (0,1% ± 3 ед. мл. разр.)Ток: ± (0,5% ± 3 ед. мл. разр.) |
| Стабилизация напряжения (CV) | |
| Нестабильность | При изменении напряжения питания 0,05% + (2,8…62) мВПри изменении тока нагрузки 0,05% + (6,2…95) мВ |
| Уровень пульсаций | 23 мВ – 1170 мВ – в зависимости от модели |
| Уровень шумов | 50 – 70 дБ(А) |
| Время установления | ≤ 1,5 мс (до 20 В); ≤ 1 мс (30…100 В); ≤ 2 мс (150…600 В) |
| Стабилизация тока (CC) | |
| Нестабильность | При изменении напряжения питания: 0,1% + (2,55…42) мАПри изменении напряжения на нагрузке: 0,1% + (6,1…85) мА |
| Уровень пульсаций | 30 мА.- 1000 мА |
| Дистанционное управление | |
| Интерфейс | RS-485, GPIB |
| Интерфейс аналогового ДУ | 0…5В (программирование/ мониторинг) |
| Общие данные | |
| Напряжение питания | 1-фаза, 190~240 В, 47~63 Гц |
| Разрешение дисплея | 5 разрядов |
| Рабочие условия | 0…50 °C; влажность: ≤ 90 % |
| Условия хранения | -20…70 °С; влажность: ≤ 90 % |
| Габаритные размеры (ВхШхГ) | 88 × 430 × 460 мм |
| Масса | ≤15,8 кг |
