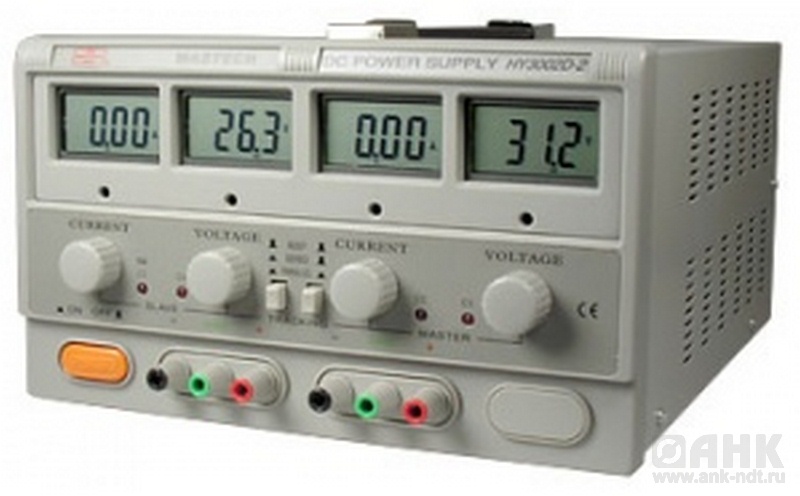

Описание HY3002D-2 — лабораторного блока питания
Лабораторный блок питания HY3002D-2 обеспечивает питание постоянным током электронные устройства и схемы.
В данном блоке питания HY3002D-2 используются два независимых источника питания (канала) напряжением от 0 до 30 Вольт и током нагрузки от 0 до 2 Ампер каждый. При необходимости можно соединять каналы последовательно или параллельно для удвоения выходного напряжения или тока соответственно.
Контроль за выходными значениями тока и напряжения производится с помощью жидкокристаллических индикаторов.
В каждом канале блока питания предусмотрены свои раздельные для тока и напряжения индикаторы.
Погрешность измерений при измерении выходного напряжения составляет не более 1 % ± 2 единицы, а при измерении тока - не более 2% ± 2 единицы.
Регулировка значений тока и напряжения осуществляется потенциометрами раздельно для тока и напряжения в каждом канале.
В нижней части лицевой панели блока питания HY3002D-2 находятся раздельные выходные клеммы, с которых снимаются напряжение и клеммы заземления. Для каждого канала предусмотрены свои клеммы.
В источнике питания HY3002D-2 применена защита от перегрузки по току и по напряжению по каждому каналу. При срабатывании какой-либо защиты загорается соответствующий индикатор перегрузки. Для предотвращения выхода из строя прибора защита отключает вторичное напряжение канала, где сработала защита, до устранения возникшей неисправности.
Питание блока HY3002D-2 осуществляется от сети переменного тока 220 Вольт.
Включение и выключения источника питания HY3002D-2 производится с помощью большого кнопочного выключателя с надежной фиксацией положения.
Особенности лабораторного блока питания HY3002D-2
- Выходное напряжение/выходной ток: 2×0 – 30 В / 2×0 – 2 А
- Дисплей: 4 × LCD (31/2 разр.)
- Точность: напряжение ±1% + 2 един. ток ±1.5% + 2 един.
- Размеры: 365 × 265 × 164 мм
- Вес: 8 кг
Технические харакетристики лабораторного блока питания HY3002D-2
| Параметр | Значение | |
| Выходное напряжение, В | 2 x 0...30 | |
| Выходной ток, А | 2 x 0...2 | |
| Уровень пульсаций | по току, мА | ≤ 3 |
| по напряжению, мВ | ≤ 0,5 | |
| Коэффициент влияния нагрузки, % | по току | ≤0,2 + 5мА |
| по напряжению | ≤0.01 + 5 мВ | |
| Коэффициент влияния напряжения питания, % | по току | ≤ 0.2 + 1 мА |
| по напряжению | ≤0.01 + 1 мВ | |
| Индикация значений выходного тока и напряжения | Четыре 3 1/2-разрядных ЖК-индикатора | |
| Габаритные размеры, мм | 365 х 265 х 164 | |
| Питание, В | ~ 220 / 110 В ± 10 % | |
