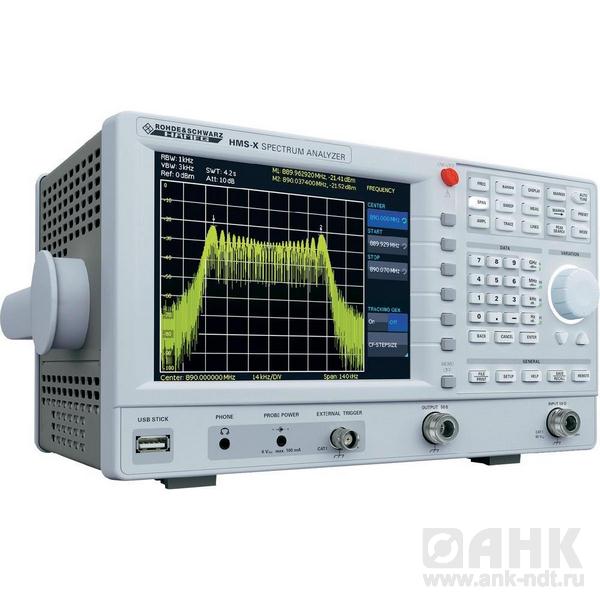

Описание HMS 3010 — анализатора спектра
Назначение анализатора спектра HMS 3010
Анализатор спектра HMS 3010 предназначен для измерений и визуального наблюдения составляющих спектра периодически повторяющихся сигналов и стационарных шумов, и применяются для разработки, настройки, обслуживания различных радиотехнических устройств, а также в учебных целях.
Конструктивно анализатор спектра HMS 3010 выполнен в виде настольного моноблока, объединяющего в своем составе высокочастотную, низкочастотную части и управляющий микропроцессор. Анализатор спектра HMS 3010 обеспечивает управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB и опционально GPIB, LAN.
Особенности анализатора спектра HMS 3010:
- Диапазон частот 100 кГц… 3 ГГц.
- Следящий генератор-20…0 дБм.
- Диапазон измерения амплитуды -114…+20 дБм .
- Средний уровень собственных шумов (DANL) -135 дБм с опцией предусилителя HO3011 .
- Время развертки 20 мс…1000 с .
- Полоса разрешения 100 Гц…1 МГц с шагом 1–3, 200 кГц (-3 дБ); доп. 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ) .
- Спектральная чистота <-100 дБн/Гц (при 100 кГц) .
- Полоса видеофильтра 10 Гц…1 МГц с шагом 1–3 .
- Встроенный АМ- и ЧМ-демодулятор (наушники и встроенный громкоговоритель) .
- Детекторы: авто-, минимально-, максимально-пиковый, отсчетов, среднеквадратического значения, квазипиковый .
- 8 маркеров с дельта-маркером, различные пиковые функции .
- ЖК-дисплей (TFT), 16,5 см (6,5 дюймов), разрешение VGA, выход DVI .
- 3 x USB-выхода для съемного носителя данных, принтера и дистанционного управления по IEEE-488 (GPIB) или Ethernet/USB.
Технические характеристики анализатора спектра HMS 3010:
| Параметр | Значение | |
| Диапазон частот | от 100 кГц до 3 ГГц | |
| Номинальное значение частоты опорного генератора | 10 MГц | |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±2×10-6 | |
| Диапазон полос обзора | 0 Гц; от 100 Гц до полного диапазона частот | |
| Уровень фазовых шумов на частоте 0,5 ГГц относительно уровня несущей, приведенный к полосе 1 Гц, при отстройке от несущей, не более | 30 кГц | минус 85 дБ |
| 100 кГц | минус 100 дБ | |
| 1 МГц | минус 110 дБ | |
| Диапазон перестройки фильтров полосы пропускания ПЧ по уровню минус 3 дБ, RBW | от 100 Гц до 1 МГц (с шагом 1-3), 200 кГц | |
| Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 3 дБ, при RBW | от 100 Гц до 300 кГц | ± 5 % |
| свыше 300 кГц | ± 10 % | |
| Диапазон перестройки полос видеофильтра | от 10 Гц до 1 МГц (с шагом 1-3) | |
| Диапазон измеряемых уровней | от среднего уровня шумов до 100 мВт | |
| Пределы допускаемой абсолютной погрешности измерения уровня минус 10 дБ относительно 1 мВт | ± 1,5 дБ | |
| Средний уровень собственных шумов при RBW 100 Гц в диапазоне частот свыше 10 МГц, дБ относительно 1 мВт с выключенным предусилителем, не более | минус 115 дБ | |
| Интермодуляционные искажения 3-го порядка относительно уровня несущей при уровне сигналов на смесителе минус 20 дБ относительно 1 мВт, не более | минус 60 дБ | |
| Гармонические искажения 2-го порядка относительно уровня несущей при уровне сигнала на смесителе минус 40 дБ относительно 1 мВт, не более | минус 60 дБ | |
| Уровень зеркальных каналов, промежуточных частот и комбинационных помех относительно уровня несущей при уровне сигнала на смесителе минус 40 дБ относительно 1 мВт в диапазоне частот, не более | от 10 МГц до 2 ГГц | минус 70 дБ |
| от 2 ГГц до 3 ГГц | минус 55 дБ | |
| Уровень остаточных паразитных сигналов относительно 1 мВт, не более | вход заглушен, частота не менее 30 МГц, RBW не более 100 кГц | минус 80 дБ |
| Входное сопротивление анализатора | 50 Ом | |
| КСВН входа в диапазоне частот от 10 МГц, не более | 1,5 | |
| Разъем СВЧ входа | N-тип «розетка» | |
| Диапазон частот сигнала | от 5 МГц до 3 ГГц | |
| Диапазон установки выходного уровня относительно 1 мВт | от минус 20 дБ до 0 дБ с шагом 1 дБ | |
| Разъем СВЧ выхода | N-тип «розетка» | |
| Температура окружающего воздуха | (от +5 до +40) °С | |
| Относительная влажность воздуха | (от 30 до 80) % | |
| Габаритные размеры (ширина × высота × длина), мм, не более | 285 × 175 × 220 | |
| Масса, кг, не более | 3,6 | |
| Питание от сети переменного тока | (от 100 до 240) В; (от 50 до 60) Гц | |
| Потребляемая мощность | 40 Вт | |
| Время прогрева | 30 мин | |
