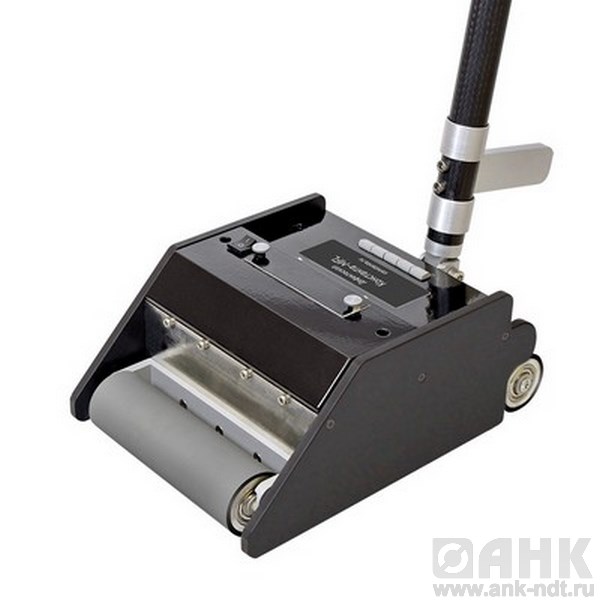

Описание магнитного дефектоскопа Константа MFL
Предназначен для обнаружения коррозионных повреждений, расположенных на наружной и внутренней поверхностях днищ цилиндрических резервуаров, без удаления защитного покрытия, с использованием метода эффекта Холла для анализа магнитного поля рассеяния дефекта в соответствии с ГОСТ 24450.
Обнаружение дефекта сопровождается световой сигнализацией, позволяющей оценить его глубину и координаты. При подключении дефектоскопа по каналу USB к компьютеру с использованием программы MFL Client возможно анализировать обнаруженные дефекты в режиме реального времени. Габариты дефектоскопа позволяют проводить сканирование труднодоступных участков резервуаров.
Типы выявляемых на наружной и внутренней поверхностях
- контролируемой зоны дефектов материала днища
- питинговая коррозия;
- поверхностные раковины и углубления с острыми кромками;
- утонения.
Минимальные геометрические размеры выявляемых дефектов
- ширина (раскрытие) — 3 мм;
- глубина — 0,4 мм;
- длина — 3 мм;
- поверхностные раковины и вмятины с острыми кромками
- диаметром более 3 мм и глубиной более 0,4 мм.
Отличительные особенности
- диапазон контролируемых толщин 4–12 мм;
- постоянные магниты последнего поколения;
- автономное питание от Li-ion аккумуляторной батареи;
- простое и экономичное средство диагностики;
- контроль без удаления защитного покрытия;
- высокая производительность контроля.
Технические характеристики
|
Принцип работы по ГОСТ 24450
|
Метод эффекта Холла для анализа магнитного поля рассеяния дефекта
|
|
Диапазон толщины стенки
|
4-12 мм
|
|
Максимальная толщина покрытия
|
6 мм
|
|
Чувствительные элементы
|
42 датчика Холла
|
|
Ширина сканирования
|
160 мм
|
|
Скорость сканирования
|
0,5 м/с
|
|
Питание
|
Аккумулятор Li-Ion, напряжение 3,75 В
|
|
Время непрерывной работы
|
10 часов
|
