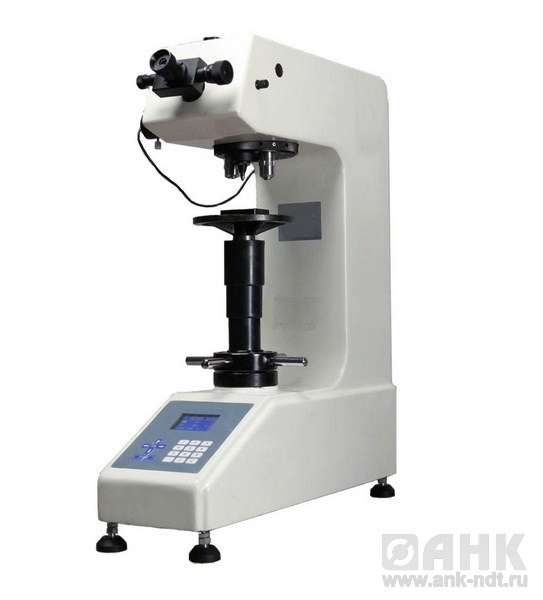

Описание стационарного твердомера ИТВ-10-А
Тип оборудования: Твердомер стационарный, лабораторный измеритель твердости, твердомер металлов по методу Виккерса, прибор для измерения твердости деталей по шкале Виккерса
Производитель: Россия
Серия: ИТВ
Модель: ИТВ-10-А
Гарантия: 1 год
Госреестр средств измерений РФ: Внесен
Поверка (калибровка): Включена в стоимость
Твердомер модификации ИТВ-10-А предназначен для определения твердости образцов черных и цветных металлов, литья и сплавов, мелких, тонких образцов или деталей после нанесения покрытия (азотирование, цементация, наплавка, закаленный слой), полудрагоценных и драгоценных камней, стекла и керамических материалов по методу Виккерса.
Особенности твердомера ИТВ-10-А
- эргономичный дизайн и каркас с большим запасом прочности;
- встроенная оптическая система измерения отпечатка;
- быстрый переход с индентора на объектив;
- автоматическое переключение револьверного устройства;
- автоматическое проведение испытания с заданной нагрузкой и временем выдержки;
- наличие системы переключения оптического изображения на адаптер для цифровой камеры;
- встроенный порт RS-232 для вывода на печать через микропринтер данных испытания.
Технические характеристики твердомера ИТВ-10А
|
Модификация
|
ИТВ-10-А
|
|
|
Шкалы твердости
|
HV0,5, HV1, HV2, HV3, HV5, HV10
|
|
|
Нагрузка
|
0,5кгс (4,9Н); 1кгс (9,8Н); 2кгс (19,6Н); 3кгс (29,4Н)
5кгс (49Н); 10кгс (98Н) |
|
|
Предел допускаемой относительной погрешности нагрузок
|
±1,0 %
|
|
|
Пределы допускаемой погрешности твердомера
|
||
|
Нагрузка, Н
|
Значение твердости эталонной меры твердости 2-го разряда, в единицах твердости
|
Пределы допускаемой относительной погрешности твердомера, % от числа твердости
|
|
9,8
|
450 ± 75; 800 ± 50
|
± 3
|
|
19,6
|
450 ± 75; 800 ± 50
|
± 3
|
|
49÷490
|
450 ± 75; 800 ± 50
|
± 3
|
|
Диапазон измерений твердости
|
375÷2000 HV
|
|
|
Общее увеличение
|
100X (наблюдаемое), 200X (измерительные) (с возможностью расширения до 400Х)
|
|
|
Точность измерения отпечатка
|
0,5 мкм
|
|
|
Источник освещения
|
Светодиодный источник холодного света (до 100000 часов)
|
|
|
Максимальная высота образца
|
220 мм
|
|
|
Максимальное расстояние от центра индентора до стенки твердомера
|
150 мм
|
|
|
Габаритные размеры, (ДхШхВ)
|
560х186х635 мм
|
|
|
Источник питания
|
~220В, 50Гц
|
|
|
Вес прибора
|
55 кг.
|
|
Комплект поставки твердомера ИТВ-10-А
|
Наименование и условное обозначение
|
Количество, шт
|
|
Твердомер ИТВ-10-А
|
1
|
|
Окулярный микрометр Omron 10х
|
1
|
|
Объектив 10х
|
1
|
|
Объектив 20х
|
1
|
|
Алмазный индентор НП по ГОСТ 9377-81
|
1
|
|
Регулируемые по высоте ножки
|
4
|
|
Шнур питания
|
1
|
|
Стол большой плоский
|
1
|
|
Стол плоский
|
1
|
|
Стол V – образный
|
1
|
|
Эталонные меры твердости 2-го разряда
|
2
|
|
Руководство по эксплуатации
|
1
|
