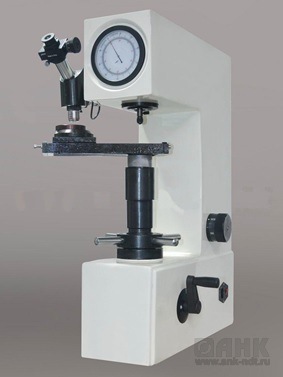

Описание стационарного твердомера ИТБРВ-187,5-М
Твердомер модификации ИТБРВ-187,5-М предназначен для измерения твердости твердых сплавов, а также закаленных и не закаленных сталей, литья, графитизированных твердых сплавов, подшипниковые стали, алюминиевые сплавы, тонких плит твердых сплавов, закаленных и не закаленных сталей, меди, цинкованные, хромированные и луженые покрытия поверхностей, подшипниковые стали, алюминиевые сплавы по методам Бринелля, Роквелла и Виккерса.
Преимущества твердомера по Роквеллу, Бринеллю и Виккерсу ИТБРВ-187,5-М
- эргономичный дизайн и каркас с большим запасом прочности;
 - минимальное энергопотребление;
 - оснащен специальным приспособлением для перемещения образца из зоны испытания в зону измерения отпечатка;
 - автоматическое проведение процесса испытания;
 - для плавности нагружения применяется электропривод;
 - задание времени выдержки, автоматическое определение твердости и автоматическое преобразование единиц твердости с помощью микропроцессорного блока обработки и сбора данных испытания;
 - наличие порта связи с внешними устройствами - RS-232;
 - конструкция твердомера позволяет осуществлять испытания по методам Бринелля, Роквелла и Виккерса.

Технические характеристики стационарного твердомера ИТБРВ-187,5-М
|
 Модификация
 |
 ИТБРВ-187,5-М
 |
||
|
 Шкалы твердости
 |
 HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRH, HRK,
HBW2.5/31.25, HBW2.5/62.5, HBW5/62.5, HBW2.5/187.5,
HV30, HV100
 |
||
|
 Предварительная нагрузка
 |
 10 кгс (98Н)
 |
||
|
 Нагрузка
 |
 60кгс (588Н), 100кгс (980Н), 150кгс (1471Н),
31,25кгс(306,5Н), 62,5кгс (612,9Н), 187,5кгс (1839Н),
30кгс(294,2Н)
 |
||
|
 Пределы допускаемой относительной погрешности предварительной (основной) нагрузок, %
 |
 ± 1,0 (±1,0)
 |
||
|
 Диапазоны измерений твердости
 |
 HRA:70~85, HRB:30~100, HRC:20~67, HB:4~450, HV:14~1000
 |
||
|
 Пределы допускаемой погрешности в единицах твердости
 |
|||
|
 Метод измерений
 |
 Вид индентора
 |
 Значение твердости эталонной меры твердости 2-го разряда, в единицах твердости
 |
 Пределы допускаемой погрешности измерений твердости, в единицах твердости
 |
|
 метод Роквелла:
 |
 Алмазный конус
 |
 83 ± 3
45 ± 5
65 ± 5
 |
 ± 1,2
± 1,5
± 1,0
 |
|
 |
 Шарик
D=1,588 мм
 |
 90 ± 10
 |
 ± 2,0
 |
|
 метод Супер-Роквелла
 |
 Алмазный конус
 |
 80 ± 4
45 ± 5
 |
 ± 1,0
± 2,0
 |
|
 |
 Шарик
D=1,588 мм
 |
 76 ± 6
 |
 ± 2,0
 |
|
 метод Бринелля
 |
 Шарики диаметрами (2,5 ± 0,0025),
(5 ± 0,004)
(10 ± 0,005) мм
по ГОСТ 3722-81, степень точности 20
 |
 200 ± 50
400 ± 50 600 ± 50  |
 ± 3,0
± 3,0 ± 3,0  |
|
 метод Виккерса
 |
 наконечник НП по ГОСТ 9377-81
 |
 450 ± 75; 800 ± 50
 |
 ± 3
 |
|
 Максимальная высота образца, мм
 |
 170 (для метода Роквелла)
140 (для методов Бринелля, Виккерса)
 |
||
|
 Максимальное расстояние от центра индентора до стенки твердомера, мм
 |
 135
 |
||
|
 Рабочие условия эксплуатации:
- температура окружающего воздуха, °С;
-относительная влажность, %;
- атмосферное давление, кПа
 |
 15~25
45~80
84,0~106,7
 |
||
|
 Источник питания
 |
 ~220 В, 50 Гц
 |
||
|
 Габаритные размеры, мм, не более
 |
 465×180×655
 |
||
|
 Масс прибора, кг, не более
 |
 85
 |
||
Комплект поставки твердомера ИТБРВ-187,5-М
|
 Наименование и условное обозначение
 |
 Количество, шт
 |
|
 Твердомер ИТБРВ-187,5-М
 |
 1
 |
|
 Измерительный микроскоп с оптическим микрометром Omron
 |
 1
 |
|
 Алмазный индентор, конус с углом 120° при вершине
 |
 1
 |
|
 Алмазный индентор пирамидальной формы с углом 136о при вершине
 |
 1
 |
|
 Шаровой индентор, Ø1,588 мм
 |
 1
 |
|
 Шаровой индентор, Ø2,5 мм
 |
 1
 |
|
 Шаровой индентор, Ø5,0 мм
 |
 1
 |
|
 Стол большой плоский
 |
 1
 |
|
 Стол плоский
 |
 1
 |
|
 Стол V – образный
 |
 1
 |
|
 Эталонные меры твердости 2-го разряда
 |
 5
 |
|
 Кабель питания
 |
 1
 |
|
 Руководство по эксплуатации и паспорт
 |
 1
 |
