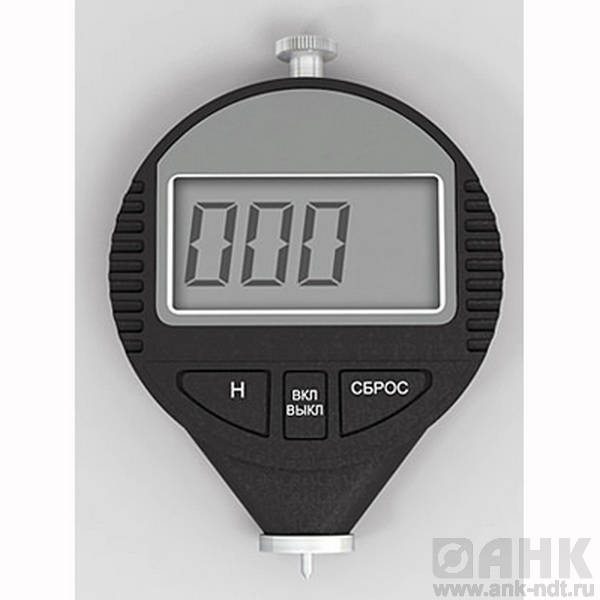

Описание твердомера ТПШ-ПСЦ
Переносные твердомеры по методу Шора типа ТПШ служат для определения твердости резины и пластмасс, строительных утеплителей, ПВХ, продуктов из натурального каучука, твердых смол, полиэстера, печатных пластин и полиграфических валов.
Принцип работы твердомеров ТПШ заключается во вдавливании стального закаленного индентора (наконечника определенной формы) под действием стандартной нагрузки в поверхность исследуемого образца в соответствии с ГОСТ 263-75, ГОСТ 24621-91 (ISO 868-85), ASTM D2240. Достоинством твердомеров по методу Шора типа ТПШ является простота в использовании для определения твердости, небольшая масса и габариты. Значение твердости образца определяется по аналоговому циферблату или по LCD-дисплею.
Портативные твердомеры ТПШ выпускаются в нескольких модификациях, используемых в зависимости от цели исследований и отличающихся друг от друга испытательной нагрузкой, формой стального индентора и механизмом индикации (аналоговый и цифровой).
Технические характеристикик твердомера ТПШ-ПСЦ
|
Модификация
|
ТПШ-ПСЦ
|
|
Диапазон измерения значений твердости
|
0~100HС
|
|
Исследуемые образцы
|
резиновые микропористые материалы, губчатые материалы
|
|
Испытательная нагрузка
|
44,5Н (4,54кгс)
|
|
Предел допускаемой погрешности определения твердости, не более
|
±1HC
|
|
Индентор
|
Закаленный стальной стержень диаметром 1,25 мм, заканчивающийся усеченным конусом с углом при вершине 35° и диаметром вершины 0,79 мм
|
|
Толщина образца испытания, не менее
|
6 мм
|
|
Минимальное расстояние между:
- соседними точками измерений (отпечатками) - соседними точками измерений для пористых материалов - центром точки измерения и краем поверхности изделия |
6 мм 15 мм 12 мм |
|
Минимально необходимый диаметр подготовленной поверхности для проведения измерений
|
25 мм
|
|
Габаритные размеры (ДхШхВ)
|
74х28х90 мм
|
|
Максимальный вес
|
0,2 кг
|
