Описание трассоискателя Сталкер 75-14

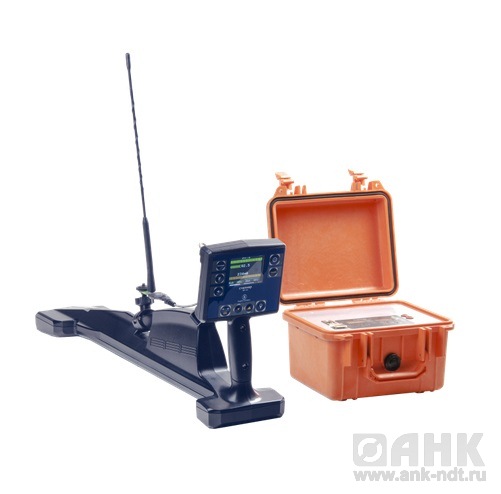

Трассопоисковый комплекс Сталкер 75-14 предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.
В комплект поставки «Сталкер 75-14» входит генератор ГТ-75 и приемник ПТ-14.
Особенности
- функция «Компас» — схематическое отображение коммуникаций на дисплее приемника;
- трассировка и координирование местоположения во всемирной системе координат;
- связь с компьютером по Bluetooth , память на 10000 измерений;
- для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
- трассоискатель Сталкер 75-14 автоматически отображет глубину и силу тока (даже в пассивных режимах);
- поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
- наличие четырех рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 75-14, 75-04, 75-02М.
Приемник ПТ-14
Облегченная конструкция (вес 1,7 кг).
Непрерывное отображение на дисплее всех необходимых параметров:
- Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию;
- Шкалы максимума и минимума;
- Глубины залегания и силы тока коммуникации на всех активных частотах;
- Шкала зонд — для определения мест повреждений;
- Полярность сигнала — в месте повреждения изоляции происходит смена знака «+» на «-»;
- Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
- Режим острый максимум.
В память приемника ПТ-14 записываются следующие типы данных:
- уровни сигналов с магнитных антенн и по входу ЗОНД;
- направления к коммуникации;
- показания глубины залегания коммуникации и величины тока в ней;
- направления поискового тока;
- относительная полярность разности потенциалов по входу «ЗОНД»;
- фазы сигнала по входу «ТРАССА»;
- рабочие частоты;
- местные дата и время в момент снятия показаний по информации GPS;
- координаты места снятия показаний по информации GPS.
Генератор ГТ-75
- Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;
- Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала;
- Высокая выходная мощность для работы в сложных условиях;
- Автоматическое согласование с нагрузкой для простоты использования;
- Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
- Влагозащищенный, ударопрочный корпус (IP 44).
Технические характеристики
| Приемник ПТ-14 | |
| Активные частоты | 273, 526, 1024,8928, 32768 Гц |
| Пассивные частоты | 50 (POWER), 100, 300, 550, 1450 Гц «РАДИО», «Эфир» |
| Полоса пропускания для режима «РАДИО» | от 10 кГц до 36 кГц |
| Полоса пропускания для режима «Эфир» | от 48 Гц до 10 кГц |
| Погрешность показаний глубины залегания трассы | Не более 5% |
| Память | 10 000 точек |
| Габаритные размеры | Не более 700x300x140 мм |
| Масса | Не более 1.7 кг |
| Диапазон рабочих температур | от -20 до +55°С |
| Генератор ГТ-75 | |
| Рабочие частоты | 273, 526, 1024,8928 Гц |
| Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом | от 10 до 75 Вт |
| Габаритные размеры | Не более 275x250x180 мм |
| Вес со встроенными аккумуляторами | 8.5 кг |
| Диапазон рабочих температур | от -30 до +55°С |
Комплект поставки Сталкер 75-14
- Приемник ПТ-14;
- Головные телефоны;
- Блок питания БПН-А-12-0,5;
- Чехол солнцезащитный;
- Руководство по эксплуатации на приемник ПТ-14;
- Bluetooth-USB адаптер;
- Сумка приемника;
- Генератор ГТ-75;
- Рамка передающая РП-02 РАПМ.468151.001;
- Блок питания БПН-12-3;
- Кабель питания «12 В» РАПМ.685613.001;
- Катушка с красным проводом 10 м РЛПА.685442.004;
- Катушка с синим проводом 10 м РЛПА.685442.004-01;
- Штырь заземления РЛПА.305177.004-01;
- Зажим типа «крокодил»;
- Руководство по эксплуатации на генераторы ГТ-75, ГТ-15;
- Сумка для принадлежностей генератора ГТ-75;
- Сумка генератора ГТ-75;
- Паспорт на трассопоисковый комплекс 464334.001ПС;
- Упаковка РАПМ.323229.003.
