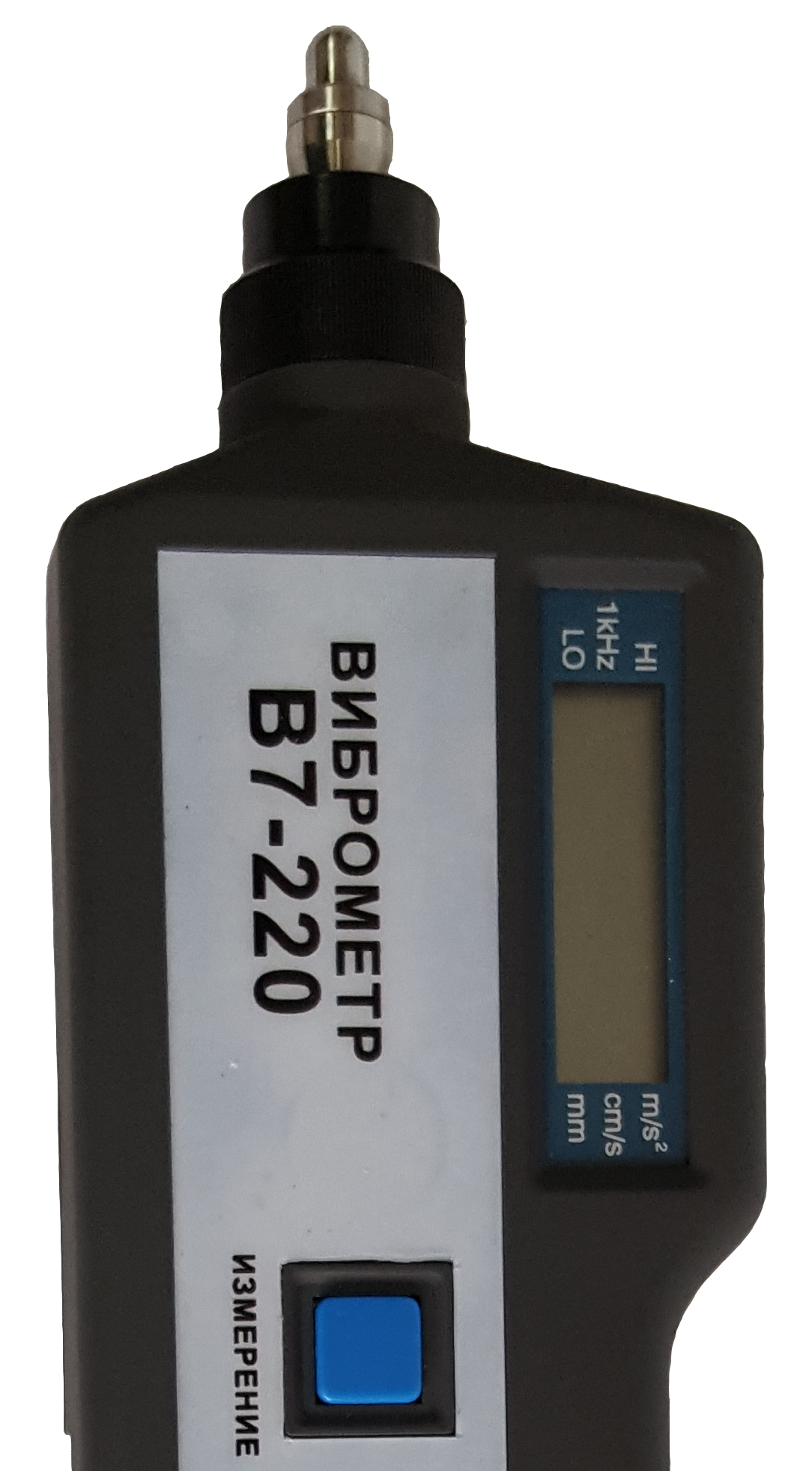

Виброметр В7-220 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, а также имеет возможность замера температуры объекта тестирования (диапазон -20…+400 0С) и наушников-стетоскопа к прибору для прослушивания звука вибрации с переключением селектора диапазона на высокую и низкую частоту. Прибор оснащён внутренним датчиком с возможностью подключения дополнительного выносного датчика (поставляется только вместе с заказанным измерительным блоком), имеется короткий щуп для измерений на высоких частотах и дополнительно можно заказать длинный щуп для измерений в диапазоне низких частот от 10 Гц до 1 кГц.
Принцип действия виброметров основан на преобразовании механических колебаний в электрический сигнал с помощью пьезоэлектрического датчика ускорений, с последующей обработкой полученных данных. Виброметры состоят из выносного датчика ускорений, соединённого с измерительным блоком с помощью кабеля. Измерительный блок принимает и обрабатывает электрический сигнал, поступающий от датчика, соответствующий величине виброускорений, и производит одинарное или двойное интегрирование для измерений виброскорости и виброперемещений.
Виброметр позволяет измерять амплитудное значение виброускорения, среднее квадратическое значение (СКЗ) виброскорости и размах виброперемещений.
Описание функционала моделей виброметров В7 для облегчения выбора:
Виброметр В7-317 измеряет среднее квадратическое значение виброскорости при контроле двигателей, электрических вентиляторов, насосов, воздушных компрессоров, станков и т. п. Датчик прибора совмещён в едином корпусе с измерительным блоком, дисплей тип LCD 1,5”. Питание от батареек, прибор без встроенной памяти. Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.
Виброметр В7-327 измеряет измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения и размах виброперемещений при контроле двигателей, электрических вентиляторов, насосов, воздушных компрессоров, станков и т. п. Датчик прибора совмещён в едином корпусе с измерительным блоком, дисплей тип LCD 1,5”. Питание от батареек, прибор без встроенной памяти. Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.
Виброметр В7-337 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения и размах виброперемещений при контроле различного механического оборудования, особенно поршневого оборудования – прибор использует метод оптимизированной фильтрации для обеспечения стабильной и точной индикации измерений в условиях множественных помех (установка фильтра низких частот), измеряет пиковые данные виброускорения и пиковые значения виброперемещений, оснащён подсветкой дисплея LCD 2” для работы в темноте, памятью и режимом контроля качества (предупреждения о превышении предела заданных параметров). Питание от встроенного аккумулятора и от сети. Выносной датчик прибора соединён кабелем с измерительным блоком для проведения замеров в труднодоступных местах, имеется дополнительная насадка со щупом для работы на частотах вибрации ниже 1 кГц при малых уровнях энергии.
Виброметр В7-357 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, отображает на ярком цветном дисплее TFT 3.5” и распечатывает на принтере спектральные диаграммы в реальном времени при контроле дисбаланса и несоосности подшипников качения и зубчатых передач, а также индицирует в реальном времени частоту вращения при контроле вибрации вращающихся и возвратно-поступательных механизмов. Прибор оснащён памятью и режимом контроля качества (предупреждения о превышении предела заданных параметров). Питание от встроенного аккумулятора и от сети. Выносной датчик прибора соединён кабелем с измерительным блоком для проведения замеров в труднодоступных местах, имеется дополнительная насадка со щупом для работы на частотах вибрации ниже 1 кГц при малых уровнях энергии, ПО для обработки данных и связи с ПК.
Виброметр В7-220 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, а также имеет возможность замера температуры объекта тестирования (диапазон -20…+400 0С) и подключения наушников-стетоскопа к прибору для прослушивания звука вибрации с переключением селектора диапазона на высокую и низкую частоту. Питание от батареек, прибор без встроенной памяти, дисплей тип LCD 1,5”. Прибор оснащён внутренним датчиком с возможностью подключения дополнительного выносного датчика (поставляется только вместе с заказанным измерительным блоком), имеется короткий щуп для измерений на высоких частотах и дополнительно можно заказать длинный щуп для измерений в диапазоне низких частот от 10 Гц до 1 кГц.
Метрологические характеристики виброметров модификаций В7-357, В7-220:
|
Наименование характеристики |
Значение |
|
|
В7-357 |
В7-220 |
|
|
Диапазон измерений СКЗ виброскорости, мм/с |
от 0,1 до 800 |
от 0,1 до 199,9 |
|
Диапазон измерений размаха виброперемещений, мм |
от 0,001 до 10 |
от 0,001 до 1,999 |
|
Диапазон измерений амплитуд виброускорений, м/с2 |
от 0,1 до 392 |
от 0,1 до 199,9 |
|
Диапазон частот при измерениях: -виброскорости, Гц -виброперемещений, Гц -виброускорений, Гц |
от 10 до 1000 от 10 до 500 от 10 до 10000 |
от 5 до 1000 от 5 до 500 от 5 до 15000 |
|
Пределы допускаемой относительной погрешности измерений СКЗ виброскорости, % |
±10 (в диапазоне частот от 10 до 20 Гц) ±5 (в диапазоне частот св. 20 до 1000 Гц) |
±10 (в диапазоне частот от 5 до 20 Гц) ±5 (в диапазоне частот св. 20 до 1000 Гц) |
|
Пределы допускаемой относительной погрешности измерений амплитуды виброускорений, % |
±10 (в диапазоне частот от 10 до 20 Гц) ±5 (в диапазоне частот св. 20 до 10000 Гц) |
±10 (в диапазоне частот от 5до 20 Гц) ±5 (в диапазоне частот св. 20 до 15000 Гц) |
|
Пределы допускаемой относительной погрешности измерений размаха виброперемещений, % |
±10 (в диапазоне частот от 10 до 20 Гц) ±5 (в диапазоне частот св. 20 до 500 Гц) |
±10 (в диапазоне частот от 5 до 20 Гц) ±5 (в диапазоне частот св. 20 до 500 Гц) |
Основные технические характеристики:
|
Наименование характеристики |
Значение |
|||
|
В7-317/В7-327 |
В7-337 |
В7-357 |
В7-220 |
|
|
Диапазон индицируемых скоростей вращения, об/мин |
- |
- |
от 30 до 300000 |
- |
|
Диапазон индицируемых собственных частот, Гц |
- |
- |
от 0,5 до 5000 |
- |
|
Дисплей |
1.5” |
3.5 |
3.5” |
1.5” |
|
Память |
- |
+ |
+ |
- |
|
Возможность использования щупа |
- |
+ |
+ |
+ |
|
Возможность использования датчика температуры и стетоскопа (погрешность 1%, дискретность 1 0С) |
- |
- |
- |
+ |
|
Напряжение питания от источника постоянного тока, В |
12 |
|||
|
Потребляемая мощность, Вт, не более |
1 |
|||
|
Габаритные размеры, мм, не более: длина; ширина; высота |
150 23 18 |
178 78,5 28 |
185 68 30 |
|
|
Масса, г, не более |
56 |
230 |
200 |
|
|
Условия эксплуатации: температура окружающей среды, ºС относительная влажность, %, не более |
от +15 до +35
98 |
|||
|
Время наработки на отказ, ч, не менее |
10000 |
|||
|
Средний срок службы, лет |
10 |
|||
