Анализатор данных вибрации DCA-31 в Кургане

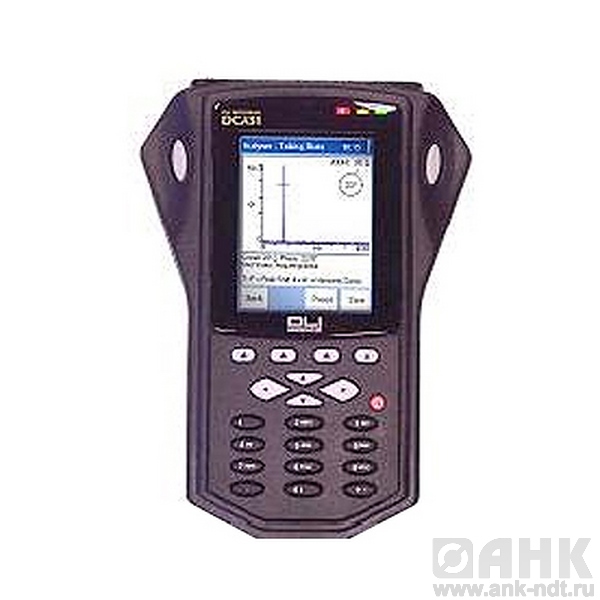

Описание анализатора данных вибрации DCA-31

Тип оборудования: виброметр, измеритель вибрации, анализатор параметров вибрации, виброанализатор, вибросборщик

Производитель виброметров: AZIMA DLI

Серия: DCA

Модель: DCA-31

Описание: прибор для проведения вибродиагностики

Гарантия на виброметр DCA-31: 12 месяцев.

Назначение анализатора вибрации DCA-31 AZIMA DLI:

Портативный прибор сбора и анализа вибрационных сигналов DLI Watchman® DCA-31^TM производства компании DLI - ведущего мирового изготовителя вибродиагностического оборудования. Увеличенный размер цветного ЖК-дисплея, самые современные быстродействующие процессоры с флэш-памятью обеспечивают дополнительное удобство оператора по сравнению с предыду-щей моделью данного прибора - DCA-31. Мо-дель DCA-31B представляет собой портативный, в прочном корпусе, анализатор данных о вибрации и технологическом режиме для контроля за состоянием машин, выявления неисправностей подшипников и слежения за технологическим режимом.

Виброанализатор DCA-31B имеет следующие конструктивные особенности:

• Встроенная справочная система
• Измерение спектра, формы сигнала, спектра огибающей.
• Синхронное накопление и усреднение сигналов.
• Курсор для выделения гармонических спектров и анализа собранных данных на месте эксплуатации.
• Индикация спектров быстрого преобразования Фурье объёмом до 12 800 линий для точного поиска неисправностей.
• Работа с программным обеспечением ALERT.

При эксплуатации вместе с программным обеспечением StandardALERT^TM, AdvancedALERT® и ExpertALERT^TM, анализатор DCA-31B обеспечивает реализацию программы полного контроля состояния механического оборудования включающей: руководство выполнением плана работ, сбор данных о вибрации, их анализ и составление протоколов. Небольшая масса и размеры обеспечивают удобство в работе. Анализатор DCA-31B укомплектован цветным ЖКИ размером ¼ дюйма с подсветкой обеспечивающей удобство считывания измерений, перемещения по маршруту, а также подробного представления и интерпретирования полученных данных. Анализатор DCA-31B поставляется с достаточным объёмом оперативной памяти для загрузки больших маршрутов включающих сотни единиц механического оборудования.

Анализатор выпускается в прочном корпусе, соответствующем степени за-щиты IP65 (пригодном для работы в жёстких условиях промышленности и флота).

Новейшие технологии

Анализатор DCA-31B создан на базе самых современных аппаратных и программных технологий. В нём использован быстродействующий процессор X-Scale и процессор цифровой обработки сигналов производства Motorola, которые обеспечивают точность и скорость работы двух 20-разрядных АЦП Sigma-Delta. Анализатор DCA-31B выпускается в одно- и двухканальном исполнении. При необ-ходимости последующей модернизации анализатора DCA-31B до двухканальной системы требуется лишь обновление встроенного программного обеспечения. Данная модернизация обеспечивает ускорение сбора данных, измерение фазового кросспектра и анализ орбит.

Конструктивные особенности

• Операционная система Windows CE^TM.
• Пошаговый сбор данных в маршрутном и инициативном режимах
• Измерение и анализ вибрации в реальном времени.
• Измерение спектра огибающей для диагностики состояния подшипников.
• Герметичность корпуса по IP 65 (полная защита от проникновения пыли и воды).
• Модульная конструкция с дополнительными опциями для анализа данных.

Дополнительные функции

• Балансировка в одной и двух плоскостях.
• Модуль контроля ударных процессов для изучения резонансной вибрации.
• Использование двух каналов для ускоренного сбора данных, измерения фазового кросспектра и анализа орбит.
• Взрывозащищённое исполнение по стан-дарту CSA (класс 1, категория 2, группы A, B, C, D) для эксплуатации на опасных объектах.
• Дополнительные принадлежности: стробоскоп или тахометр для анализа виброперемещения / виброскорости, токовые клещи для балансировки двигателей, датчики для измерения температуры, давления и других процессов.

Технические характеристики анализатора вибрации DCA-31:

Типы входных сигналов:

• Пьезоакселерометры
• Тахометры
• Датчики виброперемещения
• ИК-датчики температуры
• Фотоэлектрические преобразователи
• Датчики пространственного перемещения
• Датчики измерения виброускорения / виброскорости
• Входы постоянного тока
• Кнопочная панель

Входные сигналы:

• От 3-х пьезоакселерометров, сигналы переменного, постоянного тока
• От тахометра через пускатель
• Электронный паспорт преобразователя (TEDS)
• Уровень заряда аккумуляторной батареи
• Выход отправки сигнала пускателя
• Вход пускателя

Входные каналы:

• 1 канал: пространственные пьезоакселерометры / тахометры, сигналы переменного, постоянного тока
• 2 синхронных канала (обновление встроенного ПО); канал 1 - пространственные пьезоакселерометры / тахометры, сигналы переменного, постоянного тока, канал 2 - пьезоакселерометры / тахометры, сигналы переменного, постоянного тока.

Диапазон входного сигнала макс. ±40 В Измерение параметров вибрации

• CКЗ/Пик (амплитуда)/Пик-пик (размах)/дБ

Измеряемые параметры:

• Виброускорение, виброскорость, вибропереме-щение, демодуляция, температура, фаза, напряжение, по выбору оператора.

Виды измерений:

• Общий уровень вибрации, спектр виброскорости, временная диаграмма, фаза, нормализованная последовательность, сигнализация по полосе спектра.

Функция проверки датчиков:

• Постоянство напряжения смещения

Функция автоматического выбора диапазона:

Динамический диапазон: >90 дБ Рабочий диапазон частот: пост. ток макс. до 40 кГц Частота пьезоакселерометра

• Не более 0,16 Гц

Собственная частота

• Не более 0,24 Гц

Фильтры

• Верхних частот: 2, 10, 70 Гц
• Демодулированной вибрации: 0.6-1.25, 1.25-2.5, 2.5-5, 5-10,10-20 кГц

Рабочая частота в реальном времени

• 40 кГц на один канал

Окна Ханна, Хемминга, прямоугольное Разрешение БПФ

• 100-12 800 линий на один канал

Длина временного блока

• 256-32 768 выборок на один канал
• Усреднение по времени и спектру

Источник питания

• Перезаряжаемая литиево-ионная аккумуляторная батарея

Операционная система Windows CE^TM Процессоры

• Центральный процессор - xScale PXA255 400 МГц
• Цифровой процессор: Motorola DSP56L307

Встроенная оперативная память 64 Мб Флэш-диск объёмом >40 Мб (до 50 Мб) PCMCIA Type I и Type II Связь с ПК

• Последовательный порт: 9-контактный разъём тип D и ИК-порт IrDA 1.1

Информация по механическому оборудованию

• Предприятие, цех, агрегат, местонахождение, описание точки маршрута, размерность измерений, уровни сигнализации, предыдущие измерения и типы сигнализации.

Сигнализация: общая и по спектру

Физические данные:

• Дисплей: ¼ дюйма VGA, 240 x 320 точек, ЖКИ 3,5 дюйма с задней подсветкой
• Индикаторы: СИД красный-жёлтый-зелёный
• Габаритные размеры: 200 x 130 x 50 мм
• Сертификат взрывозащиты CSA (взрывоопасные среды) - класс 1, категория 2, группы A, B, C, D.
• Испытание на падение: 2 м (стандарт Mil Std 810)
• Степень защиты корпуса: IP 65
• Масса: 700 г
• Рабочая температура: от -10°C до + 50°C
• Температура хранения: от -20°C до + 60°C

Разъёмы:

• Входные: 6-контактный разъём Fisher (2 разъёма)
• Питание/пускатель: 7-контактный разъём Fisher
• RS232: 9-контактный разъём тип D

Дополнительные принадлежности:

• Укладочный чемодан
• Защитный футляр
• Шейный ремень
• Клипса для крепления к поясу
• Кабель к пьезоакселерометру
• Контур питания датчиков
• Сигнальный кабель пускателя
• Рабочий пояс
• Запасная аккумуляторная батарея
• Внешнее зарядное устройство
• Карта памяти SRAM
• Карта флэш-памяти

Дополнительные модули, расширяющие функциональность прибора:

• Балансировка (в одной или двух плоскостях)
• Проверка состояния (индикация годно/негодно)
• Модуль контроля ударных процессов
• Регистратор данных (запись длинных сигналов)
