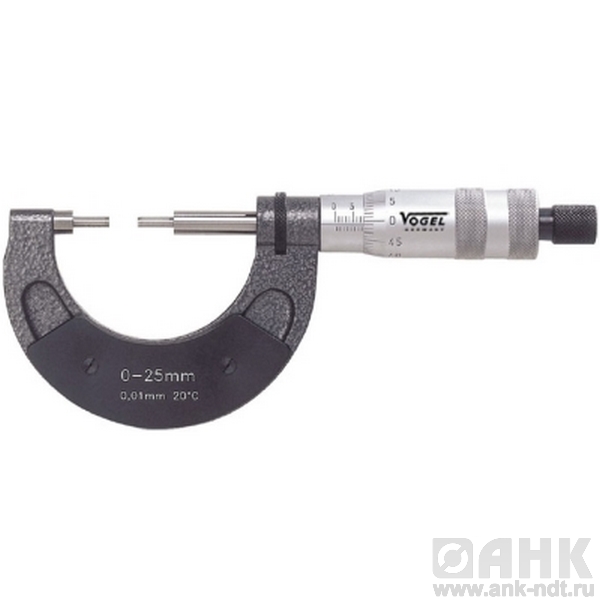

Описание микрометров Vogel гладких со ступенчатыми колками прецизионных
Тип оборудования: Микрометры
Производитель: Vogel
Описание: Прибор для высокоточного определения линейных размеров
Гарантия на микрометры Vogel гладкие со ступенчатыми колками прецизионные: 12 месяцев
Назначение прибора:
Микрометры Vogel гладкие со ступенчатыми колками прецизионные диапазон измерений от 0-25х0,01 мм до 175-200х0,01 мм, длина ступени 10 мм, качество Silver-Line, предназначены для высокоточного определения линейных размеров. Измерение производится абсолютным или относительным контактным способом. Основным преимуществом инструмента является низкая погрешность, которая колеблется в промежутке значений от 2 до 50 мкм и зависит от класса точности микрометра, а также от измеряемого диапазона. В качестве преобразовательного механизма выступает так называемая микропара – винт и гайка.
Принцип работы микрометра заключается в передвижении винта вдоль оси во время его вращения в гайке, которая остается неподвижной. Причем перемещение пропорционально углу поворота самого винта вокруг оси. На стебель микрометра нанесена шкала для отсчета полных оборотов, а для определения долей оборота используется круговая шкала, расположенная на барабане прибора. В целях ограничения измерительного усилия приборы снабжаются специальным механизмом – трещоткой.
Для того чтобы вычислить размеры детали, ее необходимо зажать между измерительными плоскостями инструмента. Как правило, шаг винта составляет 0,5 – 1 мм, а на барабане нанесены от 50 до 100 делений для того, чтобы можно было получить отсчет в 0,01 мм. Это наиболее распространенный тип приборов. В нашем каталоге вы можете выбрать микрометр и с другими величинами отсчета (к примеру, 0,0001, 0,002 или 0,005 мм).
По конструкции, под чем подразумевается форма скобы для микропары или корпуса и форма поверхностей измерения, и назначению можно выделить несколько типов микрометров:
-рычажные
-гладкие
-листовые
-проволочные
-трубные
-резьбомерные
-универсальные и другие разновидности.
Обычно производятся ручные и настольные микрометры. В последнее время широкое распространение получили цифровые микрометры в силу удобства в эксплуатации и дополнительных возможностей: например, одним нажатием кнопки можно отправить полученные показания на компьютер или переключаться между доступными метрическими системами.
Особенности:
- Со ступенчатыми измерительными колками
- Шкала барабана и гильза с матовой хромировкой
- Скоба от окалины защищена серым лаком
- С изоляционными накладками от тепла рук
- Длина ступени 10 мм, диаметр 3 мм ,измерительные поверхности параллельны
- Измерительные поверхности с твердым сплавом, прекрасно отшлифованы, доведены
- Круглая клемма для быстрой и достоверной установки
- Постоянное усилие измерения посредством фрикционной муфты
- Заводской сертификат калибровки (СС) заказывается дополнительно
Технические характеристики:
| Предел измерений мм | Цена деления мм | Шаг резьбы мм | Диаметр барабана мм | Диаметр штока мм | Вес кг |
| 0-25 | 0,01 | 0,5 | 20 | 6,5 | 0,54 |
| 25-50 | 0,01 | 0,5 | 20 | 6,5 | 0,66 |
| 50-75 | 0,01 | 0,5 | 20 | 6,5 | 0,8 |
| 75-100 | 0,01 | 0,5 | 20 | 6,5 | 0,94 |
| 100-125 | 0,01 | 0,5 | 20 | 6,5 | 1,06 |
| 125-150 | 0,01 | 0,5 | 20 | 6,5 | 1,23 |
| 150-175 | 0,01 | 0,5 | 20 | 6,5 | 1,41 |
| 175-200 | 0,01 | 0,5 | 20 | 6,5 | 1,55 |
