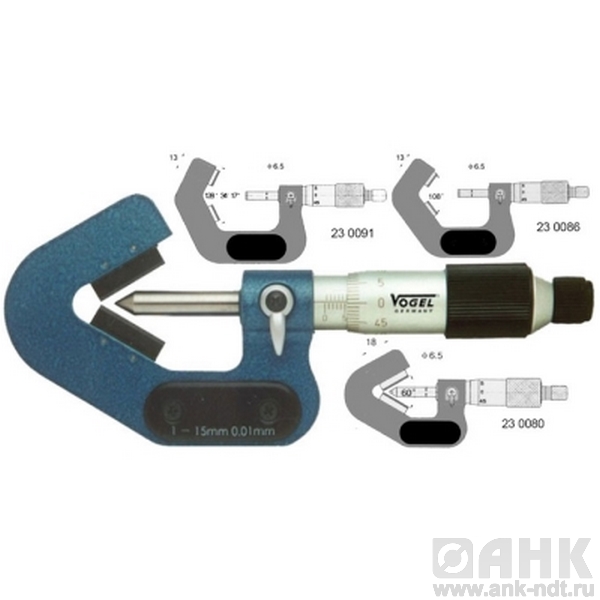

Описание микрометров Vogel гладких с V-контактом
Тип оборудования: Микрометры
Производитель: Vogel
Описание: Прибор для высокоточного определения линейных размеров
Гарантия на микрометры Vogel гладкие с V-контактом: 12 месяцев
Назначение прибора:
Микрометры Vogel гладкие с V-контактом диапазон от 1-15х0,01 мм до 85-105х0,01 мм, для измерения 3, 5,7-ми лезвийных инструментов, предназначены для высокоточного определения линейных размеров. Измерение производится абсолютным или относительным контактным способом. Основным преимуществом инструмента является низкая погрешность, которая колеблется в промежутке значений от 2 до 50 мкм и зависит от класса точности микрометра, а также от измеряемого диапазона. В качестве преобразовательного механизма выступает так называемая микропара – винт и гайка.
Принцип работы микрометра заключается в передвижении винта вдоль оси во время его вращения в гайке, которая остается неподвижной. Причем перемещение пропорционально углу поворота самого винта вокруг оси. На стебель микрометра нанесена шкала для отсчета полных оборотов, а для определения долей оборота используется круговая шкала, расположенная на барабане прибора. В целях ограничения измерительного усилия приборы снабжаются специальным механизмом – трещоткой.
Для того чтобы вычислить размеры детали, ее необходимо зажать между измерительными плоскостями инструмента. Как правило, шаг винта составляет 0,5 – 1 мм, а на барабане нанесены от 50 до 100 делений для того, чтобы можно было получить отсчет в 0,01 мм. Это наиболее распространенный тип приборов. В нашем каталоге вы можете выбрать микрометр и с другими величинами отсчета (к примеру, 0,0001, 0,002 или 0,005 мм).
По конструкции, под чем подразумевается форма скобы для микропары или корпуса и форма поверхностей измерения, и назначению можно выделить несколько типов микрометров:
-рычажные
-гладкие
-листовые
-проволочные
-трубные
-резьбомерные
-универсальные и другие разновидности.
Обычно производятся ручные и настольные микрометры. В последнее время широкое распространение получили цифровые микрометры в силу удобства в эксплуатации и дополнительных возможностей: например, одним нажатием кнопки можно отправить полученные показания на компьютер или переключаться между доступными метрическими системами.
Особенности:
- Микрометр с V-неподвижным контактом DIN 863
- Для измерения многолезвийного инструмента
- Шкала барабана и гильза с матовой хромировкой
- Измерительные поверхности оснащены твердым сплавом
- Неподвижный контакт в форме призмы
- Скоба лакирована
- С изоляционными накладками
- Круглая клемма для быстрой и достоверной установки
- Постоянное усилие измерения посредством скользящей муфты
- Заводской сертификат калибровки (СС) заказывается дополнительно
Технические характеристики:
| Тип | Предел измерений мм | Цена деления мм | Точность ±мкм | Ход штока мм | Диаметр барабана мм | Вес кг |
| 3 лезвия 60гр | 1-15 | 0,01 | 4 | 0,5 | 18 | 0,5 |
| 3 лезвия 60гр | 5-20 | 0,01 | 4 | 0,5 | 18 | 0,64 |
| 3 лезвия 60гр | 20-35 | 0,01 | 5 | 0,5 | 18 | 0,8 |
| 3 лезвия 60гр | 35-50 | 0,01 | 5 | 0,5 | 18 | 0,95 |
| 3 лезвия 60гр | 50-65 | 0,01 | 6 | 0,5 | 18 | 1,06 |
| 3 лезвия 60гр | 65-80 | 0,01 | 6 | 0,5 | 18 | 1,24 |
| 5 лезвий 108гр | 5-25 | 0,01 | 4 | 0,5 | 18 | 0,52 |
| 5 лезвий 108гр | 25-45 | 0,01 | 5 | 0,5 | 18 | 0,64 |
| 5 лезвий 108гр | 45-65 | 0,01 | 6 | 0,5 | 18 | 0,83 |
| 5 лезвий 108гр | 65-85 | 0,01 | 7 | 0,5 | 18 | 1,04 |
| 5 лезвий 108гр | 85-105 | 0,01 | 8 | 0,5 | 18 | 1,23 |
| 7 лезвий 128гр | 5-25 | 0,01 | 4 | 0,5 | 18 | 0,52 |
| 7 лезвий 128гр | 25-45 | 0,01 | 5 | 0,5 | 18 | 0,64 |
| 7 лезвий 128гр | 45-65 | 0,01 | 6 | 0,5 | 18 | 0,83 |
| 7 лезвий 128гр | 65-85 | 0,01 | 7 | 0,5 | 18 | 1,04 |
