Описание микрометров Vogel гладких с острыми и круглыми колками
Тип оборудования: Микрометры
Производитель: Vogel
Описание: Прибор для высокоточного определения линейных размеров
Гарантия на микрометры Vogel гладкие с острыми и круглыми колками: 12 месяцев
Назначение прибора:

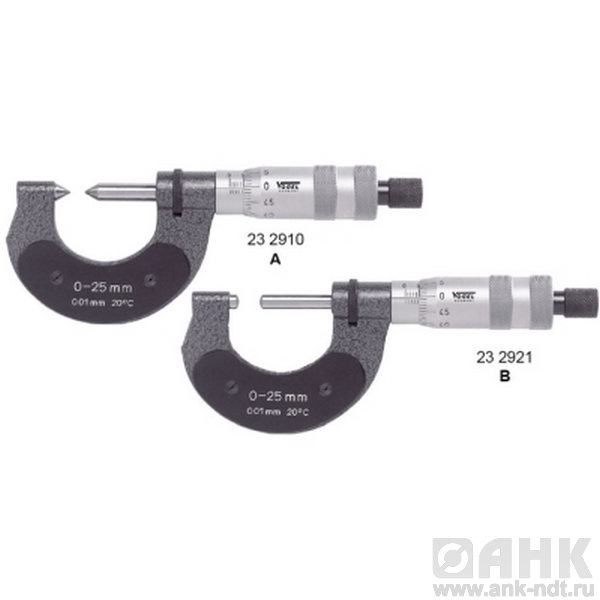

Микрометры Vogel гладкие с острыми и круглыми колками диапазон измерений от 0-25х0,01 мм до 25-50х0,01 мм, колки 60 град и R=0,4 мм, колки R=7 мм, предназначены для высокоточного определения линейных размеров. Измерение производится абсолютным или относительным контактным способом, при этом основным преимуществом инструмента является низкая погрешность, которая колеблется в промежутке значений от 2 до 50 мкм и зависит от класса точности микрометра, а также от измеряемого диапазона. В качестве преобразовательного механизма выступает так называемая микропара – винт и гайка.
Принцип работы микрометра заключается в передвижении винта вдоль оси во время его вращения в гайке, которая остается неподвижной. Причем перемещение пропорционально углу поворота самого винта вокруг оси. На стебель микрометра нанесена шкала для отсчета полных оборотов, а для определения долей оборота используется круговая шкала, расположенная на барабане прибора. В целях ограничения измерительного усилия приборы снабжаются специальным механизмом – трещоткой.
Для того чтобы вычислить размеры детали, ее необходимо зажать между измерительными плоскостями инструмента. Как правило, шаг винта составляет 0,5 – 1 мм, а на барабане нанесены от 50 до 100 делений для того, чтобы можно было получить отсчет в 0,01 мм. Это наиболее распространенный тип приборов. В нашем каталоге вы можете выбрать микрометр и с другими величинами отсчета (к примеру, 0,0001, 0,002 или 0,005 мм).
По конструкции, под чем подразумевается форма скобы для микропары или корпуса и форма поверхностей измерения, и назначению можно выделить несколько типов микрометров:
-рычажные
-гладкие
-листовые
-проволочные
-трубные
-резьбомерные
-универсальные и другие разновидности.
Обычно производятся ручные и настольные микрометры. В последнее время широкое распространение получили цифровые микрометры в силу удобства в эксплуатации и дополнительных возможностей: например, одним нажатием кнопки можно отправить полученные показания на компьютер или переключаться между доступными метрическими системами.
Особенности:
- Микрометр для специальных измерений DIN 863
- Шкала барабана и гильза с матовой хромировкой, 100 масштабных делений
- Скоба от окалины защищена серым лаком
- С изоляционными накладками от тепла рук
- Измерительные поверхности с твердым сплавом, прекрасно отшлифованы
- Круглая клемма для быстрой и достоверной установки
- Постоянное усилие измерения посредством фрикционной муфты
- Заводской сертификат калибровки (СС) заказывается дополнительно
Технические характеристики:
| Тип | Предел измерений мм | Цена деления мм | Шаг резьбы мм | Точность ±мкм | Диаметр барабана мм | Угол колка и радиус мм | Диаметр штока мм | Вес кг |
| A | 0-25 | 0,01 | 0,5 | 3 | 20 | 60гр/R=0,4 | 6,5 | 0,42 |
| A | 25-50 | 0,01 | 0,5 | 3 | 20 | 60гр/R=0,4 | 6,5 | 0,53 |
| B | 0-25 | 0,01 | 0,5 | 3 | 20 | R= 7 | 6,5 | 0,42 |
| B | 25-50 | 0,01 | 0,5 | 3 | 20 | R=7 | 6,5 | 0,53 |
