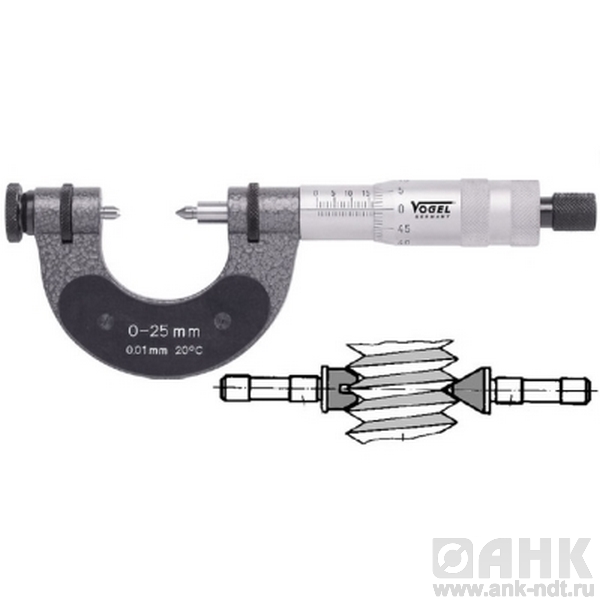

Описание микрометров Vogel для контроля наружной резьбы
Тип оборудования: Микрометры
Производитель: Vogel
Описание: Прибор для высокоточного определения линейных размеров
Гарантия на микрометры Vogel для контроля наружной резьбы: 12 месяцев
Назначение прибора:
Микрометры Vogel для контроля наружной резьбы диапазон измерений от 0-25х0,01 мм до 250-300х0,01 мм, измерение D ср резьб M 60град и W 55 град, предназначены для высокоточного определения линейных размеров. Измерение производится абсолютным или относительным контактным способом. Основным преимуществом инструмента является низкая погрешность, которая колеблется в промежутке значений от 2 до 50 мкм и зависит от класса точности микрометра, а также от измеряемого диапазона. В качестве преобразовательного механизма выступает так называемая микропара – винт и гайка.
Принцип работы микрометра заключается в передвижении винта вдоль оси во время его вращения в гайке, которая остается неподвижной. Причем перемещение пропорционально углу поворота самого винта вокруг оси. На стебель микрометра нанесена шкала для отсчета полных оборотов, а для определения долей оборота используется круговая шкала, расположенная на барабане прибора. В целях ограничения измерительного усилия приборы снабжаются специальным механизмом – трещоткой.
Для того чтобы вычислить размеры детали, ее необходимо зажать между измерительными плоскостями инструмента. Как правило, шаг винта составляет 0,5 – 1 мм, а на барабане нанесены от 50 до 100 делений для того, чтобы можно было получить отсчет в 0,01 мм. Это наиболее распространенный тип приборов. В нашем каталоге вы можете выбрать микрометр и с другими величинами отсчета (к примеру, 0,0001, 0,002 или 0,005 мм).
По конструкции, под чем подразумевается форма скобы для микропары или корпуса и форма поверхностей измерения, и назначению можно выделить несколько типов микрометров:
-рычажные
-гладкие
-листовые
-проволочные
-трубные
-резьбомерные
-универсальные и другие разновидности.
Обычно производятся ручные и настольные микрометры. В последнее время широкое распространение получили цифровые микрометры в силу удобства в эксплуатации и дополнительных возможностей: например, одним нажатием кнопки можно отправить полученные показания на компьютер или переключаться между доступными метрическими системами.
Особенности:
- Микрометр для контроля наружной резьбы DIN 863 и измерения среднего диаметра резьбы
- Шкала барабана и гильза с матовой хромировкой
- Скоба от коррозии защищена серым лаком
- С изоляционными накладками от тепла рук
- В таблице в колонке Тип указываются , какие колки размером Диаметр D х длина используются для данного артикула
- Круговая клемма для быстрой и достоверной установки
- Заводской сертификат калибровки (СС) заказывается дополнительно
Технические характеристики:
| Тип | Предел измерений мм | Цена деления мм | L мм | Шаг резьбы мм | Точность ±мкм | Вес кг |
| D4x15,5 мм | 0-25 | 0,01 | 25 | 0,5 | 3 | 0,59 |
| D4x15,5 мм | 25-50 | 0,01 | 25 | 0,5 | 3 | 0,66 |
| D4x15,5 мм | 50-75 | 0,01 | 25 | 0,5 | 4 | 0,78 |
| D4x15,5 мм | 75-100 | 0,01 | 25 | 0,5 | 4 | 0,92 |
| D4x15,5 мм | 100-125 | 0,01 | 25 | 0,5 | 4 | 1,06 |
| D4x15,5 мм | 125-150 | 0,01 | 25 | 0,5 | 4 | 1,180 |
| D4x15,5 мм | 150-200 | 0,01 | 50 | 0,5 | 5 | 1,6 |
| D4x15,5 мм | 200-250 | 0,01 | 50 | 0,5 | 5 | 1,94 |
| D4x15,5 мм | 250-300 | 0,01 | 50 | 0,5 | 5 | 2,21 |
| D3,5x13,5 мм | 0-25 | 0,01 | 25 | 0,5 | 3 | 0,59 |
| D3,5x13,5 мм | 25-50 | 0,01 | 25 | 0,5 | 3 | 0,66 |
| D3,5x13,5 мм | 50-75 | 0,01 | 25 | 0,5 | 4 | 0,78 |
| D3,5x13,5 мм | 75-100 | 0,01 | 25 | 0,5 | 4 | 0,92 |
| D3,5x13,5 мм | 100-125 | 0,01 | 25 | 0,5 | 4 | 1,06 |
| D3,5x13,5 мм | 125-150 | 0,01 | 25 | 0,5 | 4 | 1,18 |
| D3,5x13,5 мм | 150-200 | 0,01 | 50 | 0,5 | 5 | 1,6 |
| D3,5x13,5 мм | 200-250 | 0,01 | 50 | 0,5 | 5 | 1,94 |
| D3,5x13,5 мм | 250-300 | 0,01 | 50 | 0,5 | 5 | 125.00 |
