Описание микрометров Vogel для измерения внутреннего диаметра зубчатых колес
Тип оборудования: Микрометры
Производитель: Vogel
Описание: Прибор для высокоточного определения линейных размеров
Гарантия на микрометры Vogel для измерения внутреннего диаметра зубчатых колес: 12 месяцев
Назначение прибора:
Микрометры Vogel для измерения внутреннего диаметра зубчатых колес диапазон измерений от 25-50х0,01 мм до 75-1475х0,01 мм, диаметр ступени под держатель шарика 3 мм, предназначены для высокоточного определения линейных размеров. Измерение производится абсолютным или относительным контактным способом. Основным преимуществом инструмента является низкая погрешность, которая колеблется в промежутке значений от 2 до 50 мкм и зависит от класса точности микрометра, а также от измеряемого диапазона. В качестве преобразовательного механизма выступает так называемая микропара – винт и гайка.
Принцип работы микрометра заключается в передвижении винта вдоль оси во время его вращения в гайке, которая остается неподвижной. Причем перемещение пропорционально углу поворота самого винта вокруг оси. На стебель микрометра нанесена шкала для отсчета полных оборотов, а для определения долей оборота используется круговая шкала, расположенная на барабане прибора. В целях ограничения измерительного усилия приборы снабжаются специальным механизмом – трещоткой.
Для того чтобы вычислить размеры детали, ее необходимо зажать между измерительными плоскостями инструмента. Как правило, шаг винта составляет 0,5 – 1 мм, а на барабане нанесены от 50 до 100 делений для того, чтобы можно было получить отсчет в 0,01 мм. Это наиболее распространенный тип приборов. В нашем каталоге вы можете выбрать микрометр и с другими величинами отсчета (к примеру, 0,0001, 0,002 или 0,005 мм).
По конструкции, под чем подразумевается форма скобы для микропары или корпуса и форма поверхностей измерения, и назначению можно выделить несколько типов микрометров:
-рычажные
-гладкие
-листовые
-проволочные
-трубные
-резьбомерные
-универсальные и другие разновидности.
Обычно производятся ручные и настольные микрометры. В последнее время широкое распространение получили цифровые микрометры в силу удобства в эксплуатации и дополнительных возможностей: например, одним нажатием кнопки можно отправить полученные показания на компьютер или переключаться между доступными метрическими системами.
Особенности:
- Микрометры для измерения внутренних диаметров зубчатых колес DIN 863
- Шкала барабана и гильза с матовой хромировкой
- Диаметр ступени под держатель шарика 3 мм
- С изоляционными накладками
- Постоянное усилие измерения посредством фрикционной муфты
- Заводской сертификат калибровки (СС) заказывается дополнительно
- Сменные держатели шариков диаметром 1,5-15 мм см.
Технические характеристики:

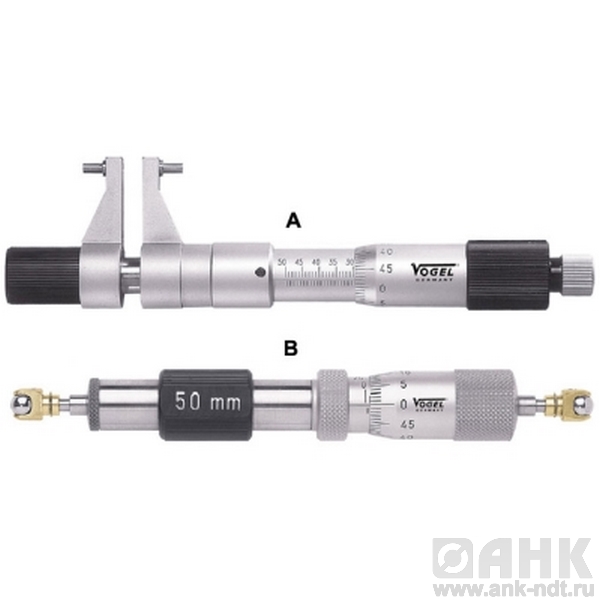

| Тип | Вставки мм | Предел измерений мм | Цена деления мм | Точность ±мкм | Ход штока мм | Диаметр барабана мм | Вес кг |
| А | | 25-50 | 0,01 | 3 | 0,5 | 21 | 0,48 |
| A | | 50-75 | 0,01 | 3 | 0,5 | 21 | 0,48 |
| B | без вставок | 75-100 | 0,01 | 3 | 0,5 | 17 | 0,25 |
| B | 25/50 | 75-175 | 0,01 | 6 | 0,5 | 17 | 0,34 |
| B | 25/50/100 | 75-275 | 0,01 | 8 | 0,5 | 17 | 0,49 |
| B | 25/50/100/200 | 75-475 | 0,01 | 10 | 0,5 | 17 | 0,79 |
| B | 25/50/100/200/400 | 75-875 | 0,01 | 12 | 0,5 | 17 | 1,3 |
| B | 25/50/100/200/ 400/600 | 75-1475 | 0,01 | 15 | 0,5 | 17 | 2,03 |
