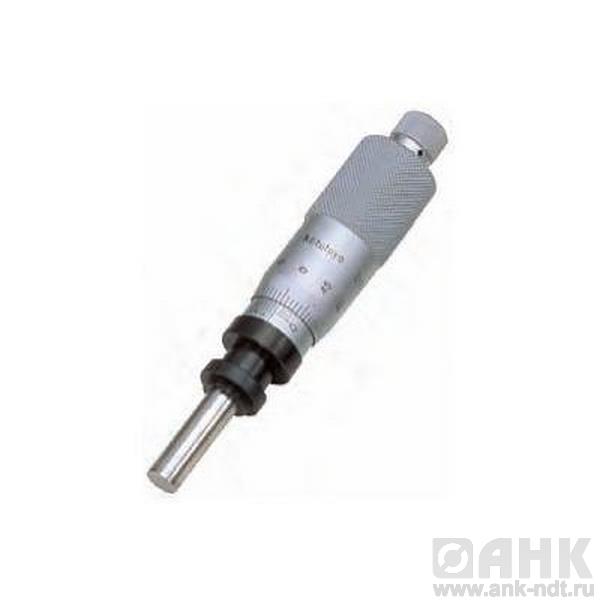

Описание микрометрических головок 110-102 с невращающимся микровинтом
Эти микрометрические головки с дифференциальным микровинтом и микроподачей имеют следующие особенности:
- Микрометрические головки с ультратонкой подачей.
- С невращающимся микровинтом, особенно подходит для точной настройки.
- Механизм дифференциального движения с двойным микровинтом обеспечивает крайне чувствительную подачу.
Технические характеристики:
Метрические
| Диапазон [мм] | Цена деления | Наконечник микровинта | Диаметр гильзы | Стержень | Толщина для стопорной гайки [мм] | Масса [г] |
| 0-1 | 0,001 мм | Плоский (твердосплавный) | 12 мм | со стопорной гайкой | 9,5 | 150 |
| 0-1 | 0,0001 мм | Плоский (твердосплавный) | 12 мм | со аопорной гайкой | 9,5 | 150 |
| 0-1 | 0,001 мм | Сферический (SR10) | 12 мм | со аопорной гайкой | 9,5 | 150 |
| 0-1 | 0,0001 мм | Сферический (SR10) | 12 мм | со стопорной гайкой | 9,5 | 150 |
| 0-2,5 | 0,001 мм | Плоский (твердосплавный) | 12 мм | со стопорной гайкой | 9,5 | 150 |
| 0-2,5 | 0,0001 мм | Плоский (твердосплавный) | 12 мм | со стопорной гайкой | 9,5 | 150 |
| А: 0-13 В: 0-0,2 | А: 0,01 мм В: 0,0005мм | Сферический (SR3) | 9,5 мм | со стопорной гайкой | 11,5 | 100 |
| Погрешность | ±3 мкм (1 мм) ±5 мкм (2,5 мм) ±3 мкм (13 мм) |
| Шкала | Барабан и стебель с матовым хромовым покрытием |
| Измерительные поверхности | Твердосплавные |
