Описание нутромеров Vogel с индикатором для измерения отверстий
Тип оборудования: Нутромеры
Производитель: Vogel
Описание: Прибор для определения диаметра отверстия и внутреннего размера деталей
Гарантия на нутромеры Vogel с индикатором для измерения отверстий: 12 месяцев
Нутромеры Vogel с индикатором для измерения отверстий включены в ГосРеестр средств измерений РФ
Назначение прибора:
Нутромеры Vogel с индикатором для измерения отверстий, диапазон от 10-18х0,01 мм до 160-250х0,01 мм, с закаленными колками, предназначены для определения диаметра отверстия, также внутреннего размера деталей с высокой точностью. Выбор того или иного типа нутромера зависит от вида выполняемой при его помощи работы.

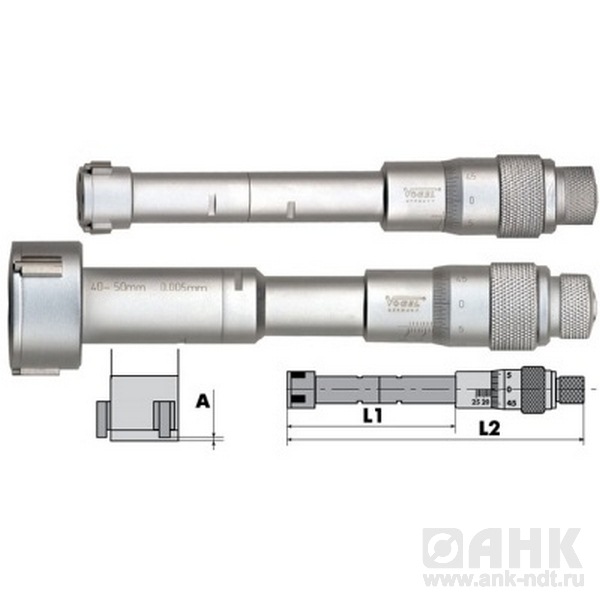

Нутромеры представляют собой прибор, состоящий из головки и наконечников сферической формы, которые располагаются на плоскости – под углом 180 градусов относительно друг друга. При помощи сменных наконечников можно увеличивать предел измерения. Кроме того, могут присутствовать и дополнительные механизмы для центрирования измерительной линии и передачи на специальное устройство вычисления передвижений наконечников.
Существуют различные виды нутромеров, или, как их еще называют, штихмасов, однако какой-либо систематизированной классификации этих устройств в литературе не имеется.
По способу измерения выделяют нутромеры:
- микрометрические, с абсолютным методом измерения,
- индикаторные, с относительным методом измерения.
Также при выборе данного прибора учитываются и такие характеристики как конструкция, тип передачи, вид контакта с поверхностью измерения. В последние годы большую популярность приобретают цифровые нутромеры, оснащенные, как правило, жидкокристаллическим дисплеем с отличным считыванием показаний, что заметно облегчает работу с ними.
Особенности:
Индикаторные нутромеры с индикатором для быстрого и точного измерения отверстий
Высокая точность измерения
Для применения в цехах
Барабан и цилиндр с матовой хромировкой
Измерительный стержень закален
Заводской сертификат (СС) по запросу
Включены в Госреестр средств измерений
Технические характеристики:
| Предел измерения мм | Цена деления мм | Точность ±мм | L мм | Количество контактных точек | Вес кг |
| 12,0-18,0 | 0,01 | 0,012 | 45 | 9 | 0,45 |
| 18-35 | 0,01 | 0,015 | 75 | 9 | 0,7 |
| 35-50 | 0,01 | 0,15 | 80 | 5 | 0,8 |
| 50-100 | 0,01 | 0,018 | 200 | 6 | 2,95 |
| 50-160 | 0,01 | 0,018 | 200 | 8 | 3,5 |
| 100-160 | 0,01 | 0,018 | 200 | 8 | 3,1 |
| 160-250 | 0,01 | 0,018 | 200 | 8 | 3,545 |
