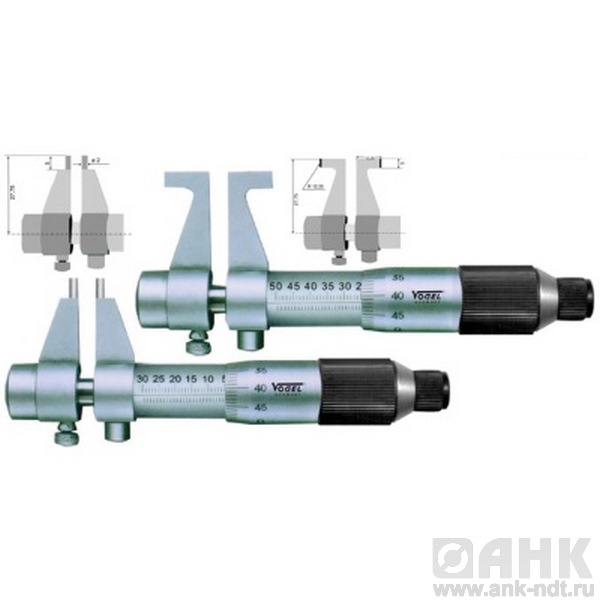

Описание нутромеров Vogel микрометрических для простых измерений
Тип оборудования: Нутромер
Производитель: Vogel
Описание: Прибор для определения диаметра отверстия и внутреннего размера деталей
Гарантия на нутромеры Vogel микрометрические для простых измерений: 12 месяцев
Назначение прибора:
Нутромеры Vogel микрометрические для простых измерений, диапазон от 5-30х0,01 мм до 75-100х0,01 мм, предназначены для определения диаметра отверстия, также внутреннего размера деталей с высокой точностью. Выбор того или иного типа нутромера зависит от вида выполняемой при его помощи работы.
Нутромеры представляют собой прибор, состоящий из головки и наконечников сферической формы, которые располагаются на плоскости – под углом 180 градусов относительно друг друга. При помощи сменных наконечников можно увеличивать предел измерения. Кроме того, могут присутствовать и дополнительные механизмы для центрирования измерительной линии и передачи на специальное устройство вычисления передвижений наконечников.
Существуют различные виды нутромеров, или, как их еще называют, штихмасов, однако какой-либо систематизированной классификации этих устройств в литературе не имеется.
По способу измерения выделяют нутромеры:
- микрометрические, с абсолютным методом измерения,
- индикаторные, с относительным методом измерения.
Также при выборе данного прибора учитываются и такие характеристики как конструкция, тип передачи, вид контакта с поверхностью измерения. В последние годы большую популярность приобретают цифровые нутромеры, оснащенные, как правило, жидкокристаллическим дисплеем с отличным считыванием показаний, что заметно облегчает работу с ними.
Особенности:
- Внутренний нутромер для простых измерений DIN 863
- Шкала барабана и гильза с матовой хромировкой
- Измерительные поверхности из твердых сплавов, цилиндрические, отшлифованы
- Круглая клемма для быстрой и достоверной установки
- Постоянное усилие измерения посредством скользящей муфты
- Поставка с ключом для установки
- Заводской сертификат (СС) по запросу
Технические характеристики:
| Предел измерения мм | Цена деления мм | Шаг резьбы мм | Макс ошибка ±мкм | Диаметр барабана мм | Установочное кольцо мм | Вес кг |
| 5-30мм | 0,01 | 0,5 | 5 | 18 | 5 | 0,27 |
| 25-50 | 0,01 | 0,5 | 6 | 18 | 25 | 0,36 |
| 50-75 | 0,01 | 0,5 | 7 | 18 | | 0,31 |
| 75-100 | 0,01 | 0,5 | 8 | 18 | | 0,345 |
| 5-100 | 0,01 | 0,5 | 5/6/7/8 | 18 | 5+25 | 1,29 |
