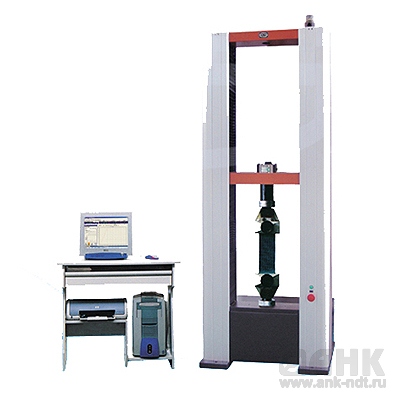

Описание разрывной машины WDW-10E
Электромеханическая универсальная испытательная машина WDW-10E применяется для проведения статических испытаний на растяжение, сжатие и изгиб неметаллических материалов, а также испытания цветных металлов имеющих небольшие значения параметров прочности.
Электромеханическая универсальная испытательная машина WDW-10E испоьзуется в лабораториях контроля качества на предприятиях связанных с производством неметаллических материалов или их применяющих, например, при производстве резино-технических изделий, в научно-исследовательских институтах легкой промышленности, при производстве автомобильных комплектующих, а также в других смежных областях производства.
Программное обеспечение WinWDW, предназначенное для управления электромеханическими универсальными испытательными машинами серии WDW, разработанное специалистами компании TIME Group Inc. позволяеет настраивать параметры в соответствии с основными международными, европейскими, американскими стандартами: ISO 6892-84, ASTM E8, DIN 50125, EN 10002,а также можно применять для испытаний по ГОСТ 1497-84 цилиндрических образцов тип VI, VII и пропорциональных плоских образцов тип I, II, для испытаний на сжатие: ГОСТ 25.503, для испытаний на изгиб: ISO 7438-85, ГОСТ 14019.
Основные преимущества испытательной машины WDW-10E:
- Большая рабочая зона для испытаний на растяжение, сжатие и изгиб.
- Высокая жесткость конструкции силовой рамы для точного перемещения траверсы.
- Высокая точность позиционирования траверсы при пуске и останове теста, и контроль скорости при испытании.
- Датчик силы установлен на подвижной траверсе.
- Концевые выключатели для защиты оператора и узлов испытательной машины.
- Программная защита от перегруза датчика силы, и кнопка аварийного останова.
- Выносной пульт для ручного управления траверсой при установке образца в зоне испытания.
Возможности программного обеспечения WinWDW
Позволяет автоматически определять следующие характеристики механических свойств материала в соответствии с ISO 6892:
- ReH (σтв) - верхний предел текучести
- ReL (σтн) - нижний предел текучести
- Rm (σв) - временное сопротивление
- Rp (σ0,2) - условный предел текучести
- A (δ) - относительное удлинение
- Agt (δp) - относительное равномерное удлинение
- E - модуль упругости
- Z (Ψ) - относительное сужение.
Построение диаграмм нагружения в координатах:
- Нагрузка-Время
- Перемещение-Время
- Нагрузка-Перемещение
- Нагрузка-Деформация
- Деформация-Время
Технические характеристики испытательной машины WDW-10Е
| Максимальная нагрузка | 10 кН |
| Жесткость силовой рамы | 80 кН/мм |
| Точность нагрузки | ±1%(±0,5% по заказу) |
| Диапазон нагрузки | 0,4-100% |
| Диапазон деформации | 2-100% |
| Точность деформации | ±1%(±0,5% по заказу) |
| Разрешение перемещения | 0,001 мм |
| Точность перемещения | ±1% |
| Диапазон скоростей нагружения | 0,005-500 мм/мин, плавная настройка |
| Максимальное перемещение траверсы при растяжении | 800 мм |
| Максимальное перемещение траверсы при сжатии | 800 мм |
| Ширина рабочего пространства для испытаний | 370 мм |
| Захваты | Клиновые для плоских и круглых образцов и другие по заказу клиента |
| Габаритные размеры | 775х500х1717 мм |
| Вес силовой рамы | 250 кг |
| Мощность | 0,5 кВт |
| Параметры электропитания | 220В±10%, 50 Гц, 1 фаза |
| Система привода | MINAS A4 Panasonic Co. Ltd (Япония), цифровая система измерений и управления |
Базовый комплект поставки WDW-10E
| № | Наименование | Краткая характеристика | Количество | Примечание |
| 1 | AC серво мотор и система | Мощность 0.75 кВт | 1 комплект | Panasonic Co. Ltd. of Japan |
| 2 | Программное обеспечение и система измерения | WinWDW | 1 комплект | TIME Group Inc. |
| 3 | Ходовые винты | - | 2 шт. | Jining Bote |
| 4 | Трансформатор | - | 1 шт. | - |
| 5 | Датчик нагрузки(тензодатчик) | 10 кН | 1 шт. | Transcell PSD-1TSJTH (USA) |
| 6 | Экстензометр | YYU-10/50 измерительная база 50 мм измеряемая деформация 25 мм | 1 шт. | - |
| 7 | Фотоэлектрический энкодер | Omron 2000 | 1 шт. | - |
| 8 | Персональный компьютер | P4/256MDDR/80G | 1 шт. | Lenovo |
| 9 | Принтер | HP 1368(A4, inkjet) | 1 шт. | HP |
| 10 | Губки для растяжения плоских образцов | 0-7 мм 7-14 мм | 1 набор | - |
| 11 | Губки для растяжения круглых образцов | Ø4-9 мм Ø9-14 мм | 1 набор | - |
| 12 | Компрессионные пластины | Ø100 мм | 1 набор | - |
| 13 | Приспособления для изгиба | Ширина между двух опор 280, Диаметр оправки Ø10 мм | 1 набор | - |
| 14 | Инструменты | - | 1 набор | - |
| 15 | Техническая документация | - | 1 комплект | - |
