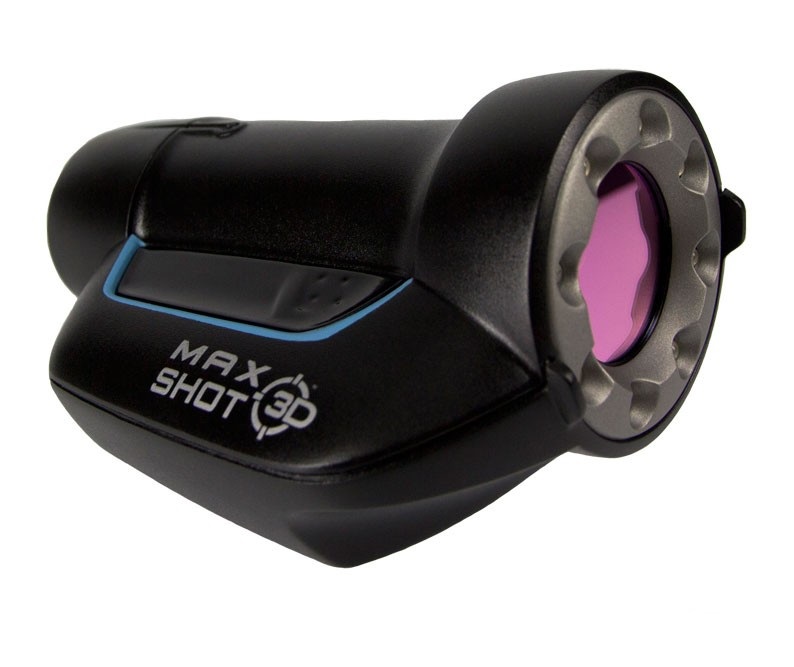

Описание оптической координатно-измерительной системы для фотограмметрии Creaform MaxSHOT 3D
Это новое изделие, работающее совместно со сканерами, позволяет дополнительно увеличить точность и скорость фотограмметрии для широкого спектра применений, уже доступных для технологий компании Creaform, особенно, при контроле больших деталей.
Разработала эту систему компания Creaform, известная своими технологиями создания портативных, надежных и очень простых в использовании средств контроля размеров изделий. Более конкретно, эта система, объединяющая фотограмметрическую видеокамеру MaxSHOT 3D и программное обеспечение для обработки данных VXshot, выгодно отличается от других систем, благодаря простоте использования. Ее удобный дизайн позволяет легко и быстро создавать высокоточные карты-модели координат объекта на основе серии фотоснимков, даже тем, кто впервые сталкивается с фотограмметрией.
Преимущества системы
- Точность измерения размеров становится еще выше
- Повышенная точность технологий компании Creaform благодаря фотограмметрии
- Исключительная простота использования
- Визуализация и проверка полученных данных в реальном масштабе времени
- Пошаговая работа, полностью направляемая программным модулем VXshot
- Эргономичный дизайн
- Сокращение времени измерений на больших деталях
- Ускоренное позиционирование на объекте сканера компании Creaform или оптической КИМ (координатно-измерительной машины)
- Легкость и портативность
С помощью камеры MaxSHOT 3D все, что вы должны сделать — это просто разместить несколько кодированных меток либо на измеряемом объекте или на его оборудовании, получить несколько блоков собирающих фотоснимков и запустить процесс поблочного уравнивания (триангуляция изображения). Во время этого процесса метки-отражатели, размещенные на объекте, могут быть легко восстановлены в 3D, а отсчетные линейки в зоне измерений обеспечат масштабирование карты-модели. После завершения расчетов 3D-сканер компании Creaform или оптическая КИМ автоматически используют высокоточную карту-модель координат, созданную в модуле VXelements, для определения положения сканера в зоне измерений.
Программный модуль VXshot
В отличие от других систем на рынке, где точность отчасти связана с опытом оператора и методикой выполнения измерений, модуль VXshot характеризуется исключительно простым процессом получения данных с подсказкой операторам на каждом шаге этого процесса. Благодаря простому и понятному интерфейсу, программа четко и быстро указывает операторам на необходимость выполнения дополнительных снимков для повышения точности измерений. Например, различные опции визуализации и проверки в реальном масштабе времени карты координат обеспечивают возможность видеть восстановленную зону и все определенные точки с очень высокой точностью. Кроме того, каждый раз при получении изображения все идентифицированные точки измеряются и пересчитываются снова. Модуль VXshot может использоваться с камерой MaxSHOT 3D или сканером MAXscan 3D.
Области применения
Контроль, обследование, осмотр
- Анализ параметров деталей для автоматизированного проектирования
- Контроль качества опытных образцов и изделий поставщиков
- Контроль и настройка крупномасштабной технологической оснастки
- Контроль больших отливок
- Конструирование или контроль больших литейных форм/пресс-форм
- Оценка соответствия 3D-моделей исходным деталям / технологической оснастке
- Оценка соответствия произведенных деталей оригиналам
- Юстировка больших деталей
- Полный контроль изделий произвольной формы и создание цветных карт высокой плотности
Реинжиниринг
- Восстановление геометрических объектов (сфер, цилиндров, плоскостей)
- Позволяет быстро и более точно восстановить сложные детали (простой или произвольной геометрической формы)
Отрасли промышленности
- Аэрокосмическая
- Образование
- Металлургия и металлообработка
- Станкостроение
- Автомобилестроение и транспорт
- Производство товаров широкого потребления
- Формовка, штамповка, литье, обработка и сборка
Система MaxSHOT 3D создает карты-модели координат объекта, которые могут использоваться с изделиями HandyPROBE и MetraSCAN 3D для определения их изменения на сканируемом или измеряемом объекте. При этом Вы получаете высокоточные данные, и что особенно важно — при измерении больших деталей.
Технические характеристики MaxSHOT 3D
| | | ||
| Масса | 435 г | ||
| Размеры | 76×136×153 мм | ||
| Объемная точность | 0,025 мм/м | ||
| Объемная точность (с использованием MaxSHOT 3D) | 0,085 мм, если L* ≤ 1,2 м | ||
| 0,055 мм + 0,025 мм/м, если L > 1,2 м | |||
| Объемная точность (с использованием MaxSHOT 3D) | HandyPROBE 380 | HandyPROBE 780 | HandyPROBE 1480 |
| 0,075 мм, если L* ≤ 1,2 м | 0,085 мм, если L* ≤ 1,2 м | 0,170 мм, если L* ≤ 3,0 м | |
| 0,045 мм + 0,025 мм/м, если L > 1,2 м | 0,055 мм + 0,025 мм/м, если L > 1,2 м | 0,095 мм + 0,025 мм/м, если L ≤ 3,0 м | |
