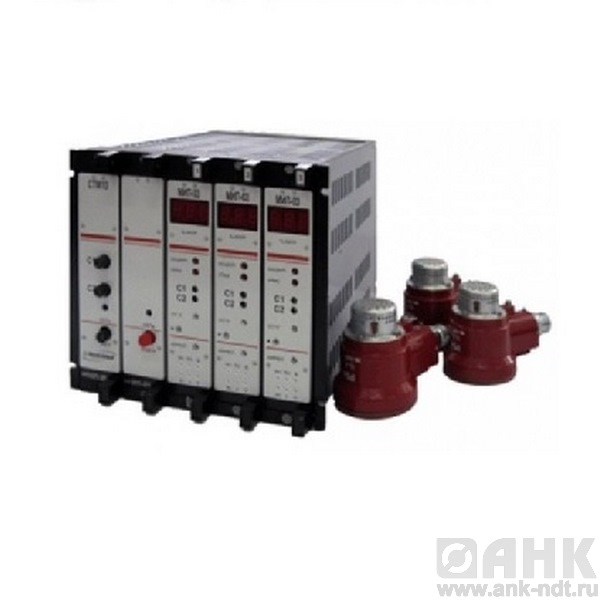

Описание сигнализатора горючих газов СТМ-10
Сигнализатор горючих газов СТМ-10 предназначен для автоматического непрерывного контроля довзрывоопасных концентраций многокомпонентных воздушных смесей горючих газов и паров.
Область применения: в процессе добычи, переработки, транспортировки газа, нефти и нефтепродуктов; ТЭК (ТЭЦ, ГРЭС и т.д.), на объектах газовых и автомобильных хозяйств, на заправках; на промышленных предприятиях (окрасочные участки, канализационные участки, котельные); на производствах лаков и красок; на складах ГСМ (в портах, на ж/д, нефтебазах и т.д.); на танкерах и других судах речных и морских пароходств.
- Тип газоанализатора — стационарный.
 - Принцип работы — термохимический.

Исполнения сигнализаторов — СТМ-10-000N (Р) Д(П) Ц(Б) (Н) (Г) (М), где
- N — количество каналов от 1 до 10;
 - (Р) — наличие резервного блока питания для нечетного количества каналов;
 - Д(П) — диффузионный (принудительный) забор пробы;
 - Ц(Б) — наличие (отсутствие) цифровой индикации на лицевой панели канала;
 - (Н) — наличие низкотемпературного блока питания и сигнализации без цифровой индикации;
 - (Г) — исполнение с поверочным компонентом гексаном;
 - (М) — с резервным Р блоком питания соответствуют Правилам Морского и Речного Регистров для использования на судах морского и речного транспорта.

Датчики сигнализаторов СТМ-10 выполнены во взрывобезопасном исполнении с маркировкой по взрывозащите 1ЕxdIICT4.
Сигнализаторы имеют световую сигнализацию на лицевой панели по каждому каналу при достижении пороговых концентраций горючих газов или неисправности датчика.
Технические характеристики СТМ-10:
|   Характеристики   |    Значения   |    Примечание   |  |
|   Диапазон измерения,% НКПР   |    0 — 50   |    |  |
|   Диапазон сигнальных концентраций, % НКПР   |    5 — 50   |    |  |
|   Стандартная установка порогов СТМ 10,   |    1-й   |    2-й   |    пороги регулируемые   |
|   % НКПР   |    7   |    11   |  |
|   Основная абсолютная погрешность, % НКПР не более:   |    |    |  |
|   — для измерения   |    ± 5   |    |  |
|   — для срабатывания сигнализации   |    ± 1   |    |  |
|   Время срабатывания сигнализации, с, не более   |    10   |    |  |
|   Время прогрева сигнализатора СТМ-10, мин, не более   |    5   |    |  |
|   Время непрерывной работы без технического обслуживания и ручного корректирования, ч   |    1080   |    |  |
|   Срабатывание «сухих» контактов реле при срабатывании сигнализации:   |    |    |  |
|   — предварительной   |    одна группа   |    на каждом канале   |  |
|   — аварийной   |    две группы   |    на каждом канале   |  |
|   — неисправности   |    две группы   |    на блоке питания   |  |
|   Выходной унифицированный сигнал, В   |    0 — 1   |    устанавливается конечным потребителем с помощью перемычки   |  |
|   Токовый выходной сигнал, мА   |    4 — 20   |  ||
|   Температура окружающей среды, °С:   |    |    |  |
|   — для блока питания и сигнализации   |    от 0 до +50   |    для климатических исполнений УХЛ4.2, ТВ4.2, ОМ4.2   |  |
|   от -45 до +50   |    климатика УХЛ3.1, модификация с Н   |  ||
|   — для выносного датчика (ВД)   |    от -60 до +50   |    УХЛ1, ОМ4   |  |
|   от 0 до +50   |    ТВ3   |  ||
|   — для блока датчика   |    от 0 до +50   |    принудительная подача пробы, климатика УХЛ4, ТВ3   |  |
|   Степень защиты от воздействия пыли и влаги:   |    |    |  |
|   — корпус датчика   |    IP54   |    |  |
|   — газопроницаемый стакан датчика   |    IP21   |    |  |
|   — блок сигнализации и питания   |    IP20   |    |  |
|   Маркировка взрывозащиты блока датчика   |    IExdIICT4   |    по ГОСТ Р. 51330.0-99   |  |
|   Устойчивость к механическим воздействиям   |    Группа L3   |    по ГОСТ 12997-84   |  |
|   Линия связи:   |    |    |  |
|   — сечении жилы, мм2, не менее   |    1,5   |    для связи датчиков с блоком питания   |  |
|   — сопротивление жилы, Ом, не более   |    10   |  ||
|   Число проводников линии связи   |    4   |    |  |
|   Питание СТМ-10, В:   |    |    |  |
|   — переменное   |    220   |    |  |
|   — резервное постоянное   |    24   |    для модификаций Р   |  |
|   Потребляемая мощность на один канал, Вт, не более   |    10   |    |  |
|   Средняя наработка на отказ по каждому каналу, ч   |    30000   |    |  |
|   Интервал между калибровками СТМ-10, дней   |    45   |    |  |
|   Межповерочный интервал, лет   |    1   |    |  |
|   Средний срок службы, лет, не менее   |    10   |    |  |
|   Гарантия, мес.   |    12   |    исчисляется с момента даты отгрузки Заказчику   |  |
Дополнительные технические характеристики:
|   Варианты исполнения   |    Количество каналов   |    Потребляемая мощность СТМ 10, В·А (Вт)   |    Габаритные размеры, мм   |    Масса, кг   |
|   СТМ-10-0001 Д(П) Ц(Б) (Н), (Г)-0201ДЦ   |    1   |    10   |    100×202×282   |    2,1   |
|   СТМ-10-0001(Р)Д(П)Ц(Б)(Н)(М)(Г)   |    1   |    10 (10)   |    140×202×282   |    3,2   |
|   СТМ-10-0002 Д(П)Ц(Б)(Г)   |    2   |    15   |    140×202×282   |    3   |
|   СТМ-10-0003 (Р)Д(П)Ц(Б)(М)(Г)   |    3   |    20 (20)   |    220×202×282   |    4,7   |
|   СТМ-10-0004 Д(П)Ц(Б)(Н)(Г)   |    4   |    25   |    220×202×282   |    4,5   |
|   СТМ-10-0005 (Р)Д(П)Ц(Б)(М)(Г)   |    5   |    30 (28)   |    300×202×282   |    5,5   |
|   СТМ-10-0006 Д(П)Ц(Б)(Г)   |    6   |    36   |    300×202×282   |    5,3   |
|   СТМ-10-0007 (Р)Д(П)Ц(Б)(М)(Г)   |    7   |    42 (40)   |    380×202×282   |    9,2   |
|   СТМ-10-0008 Д(П)Ц(Б)(Г)   |    8   |    48   |    380×202×282   |    9   |
|   СТМ-10-0009 (Р)Д(П)Ц(Б)(М)(Г)   |    9   |    54 (50)   |    460×202×282   |    12,2   |
|   СТМ-10-0010 Д(П)Ц(Б)(Г)   |    10   |    60   |    460×202×282   |    12   |
|   Датчик (для модификации Д)   |    —   |    —   |    137×72×71   |    0,6   |
|   Блок датчика (для модификации П)   |    —   |    —   |    290×160×260   |    2,95   |
