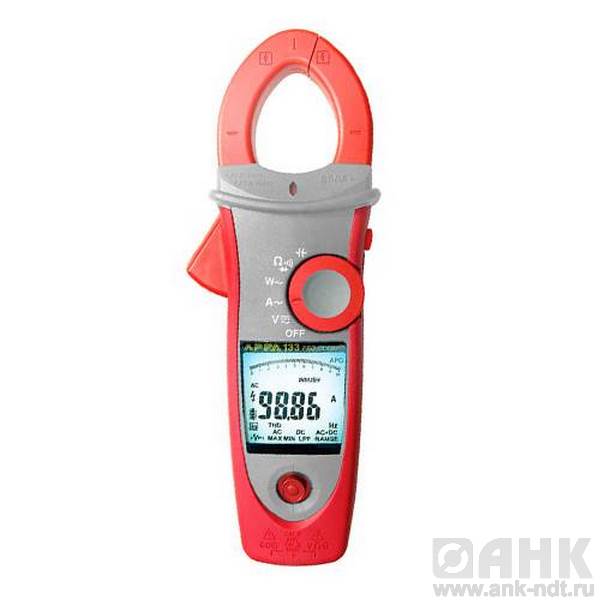

Опсинаие токовых клещей APPA 133
Особенности токоизмерительных клещей APPA133
- Измерение переменного (TRMS) тока: до 600 А
- Измерение постоянного и переменного (TRMS) напряжения (до 1000 В)
- Измерение: активная мощн. до 600 кВт, коэф. мощн. (PF), частота (ток/напряж.)
- Регистрация бросков пускового тока (Inrush current)
- Регистрация макс / мин / сред значений тока и напряжения
- Измерение гармоник напряжения и тока (до 25-й)
- Измерение сопротивления (до 100 кОм), прозвонка, тест диодов
- Бесконтактный детектор фазного напряжения (VoltSense), определение порядка чередования фаз
- ЖК-дисплей с автоподсветкой, графическая шкала, автовыкл.
- Противоударное исполнение (допускает падение с высоты до 1,3 м)
- Высокая степень безопасности (кат. IV 600 В/ кат. III 1000 В)
Технические характеристики:
| Измерение напряжения (автовыбор AC/DC) | |
| Диапазон измерений (AC/DC) | 0,01 … 100 … 1000 В |
| Разрешение | 0,01В |
| Погрешность измерения (DCV) | ± 0,7% + 2 ед. счёта |
| Погрешность измерения (ACV) | ± 1,0% + 5 ед. счёта |
| Полоса частот | 50 Гц … 500 Гц |
| Измерение силы тока (автовыбор AC/DC) | |
| Диапазон измерений (ACA) | 0,1 …100A… 600 А |
| Разрешение | 0,01 А |
| Погрешность измерения (AC/DC) | ± 1,5% + 5 ед. счёта |
| Полоса частот | 50 Гц … 500 Гц |
| Измерение бросков тока (INRUSH) | |
| Предел измерений (50 / 60Гц) | 600 А |
| Погрешность измерения | ± (2,5% + 5 ед. счёта) |
| Чувствительность | 10 В / 10 А (скз) |
| Период интегрирования | 100 мс |
| Активная мощность (W) | |
| Пределы измерений | 10 кВт … 600 кВт |
| Макс. разрешение | 1 Вт |
| Погрешность измерения | ± 2,5% + 5 ед. счёта |
| Коэфф. мощности (PF) | |
| Диапазон измерений | - 1,00 … +1,00 |
| Разрешение | 0,01 |
| Погрешность измерения | ± 3° |
| Коэффициент гармоник (THD) | |
| Диапазон измерений | 0,1 % … 100 % |
| Разрешение | 0,1 |
| Погрешность измерения | ± (3,0% + 10 ед. счёта) |
| Чувствительность | 10 В / 10 А (скз) |
| Полоса частот | 45 Гц … 65 Гц |
| Гармоники (ток/напряжение) | |
| Диапазон измерений (№) | 01 … 12 |
| Чувствительность | 10 В / 10 А (скз) |
| Погрешность измерения | ± (5,0% + 10 ед. счёта) |
| Частота (HZ) | |
| Основная гармоника | 20 Гц … 10 кГц |
| Разрешение | 0,1 Гц |
| Погрешность измерения | ± (0,5% + 3 ед. счёта) |
| Чувствительность | 10 В/ 10 А (скз) |
| Сопротивление и целостность цепи | |
| Пределы измерений | 1 кОм/ 10 кОм/ 100 кОм |
| Макс. разрешение | 0,01 Ом |
| Погрешность измерения | ± (1,0% + 3 ед. счёта ) |
| Прозвонка цепи | до 30 Ом (зв. сигнал частотой 2 кГц) |
| Испытание P-N перехода | |
| Диапазон измерений | 0,4…0,8 В |
| Погрешность измерения | ± (1,5% + 5 ед. счёта ) |
| Тестовое напряжение ХХ | 3 В |
| Общие данные | |
| Тип преобразователя | Датчик Холла |
| Макс. индицируемое число | 10 |
| Скорость измерения | 3 изм./с |
| Макс. диаметр провода | 37 мм |
| Источник питания | 9 В х 1 (тип Крона) |
| Ресурс источника питания | 300 ч |
| Автовыключение | 15 мин |
| Условия эксплуатации | 0 °С … 50 °С, отн. влажность не более 80 % |
| Габаритные размеры | 87 х 239 х 51 мм |
| Масса | 380 г |
